BMW E38/39 加裝室內燈(腳底燈):

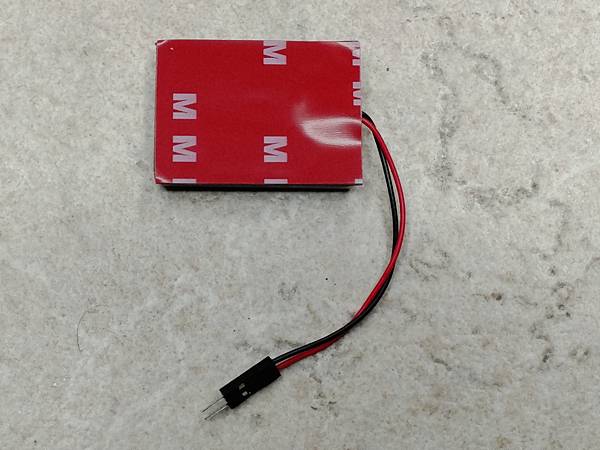

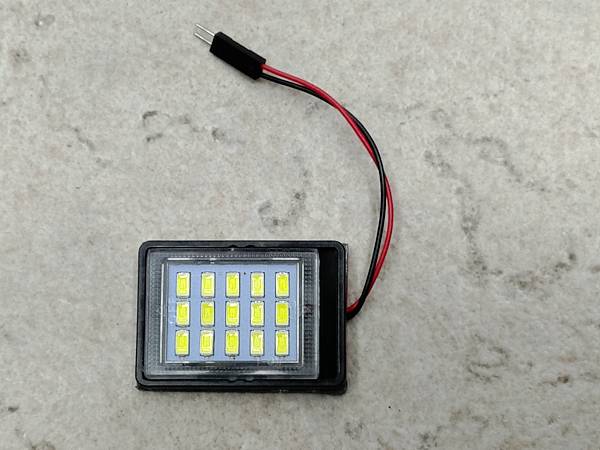

原本日常用車是BMW E38/B12，最近因為車輛進廠維修所以這幾周大多開BMW E39，這幾天發現B12 & E39在車室內的照明有個明顯的差異是B12有多了四個室內燈，分別在前面中控台的下方，還有後座椅靠小腿的區域，因為這四個燈照明的區域主要集中在腳部，也有人說這個是所謂的腳底燈，這四個燈基本上與車門照地燈還有天篷前面中央的室內燈連動，所以車輛遙控解鎖或是開車門就會亮起，感覺很不錯，既然E39原本沒有這個配備，我們就來加裝一下，其實比較低階的E38 也沒有這個配備，如果沒記錯應該是750 才有這四個室內燈，所以這篇文章可以適用在 E38 & E39，下面以E39為主舉例，不過線路的部分會把38 & 39 分開說明，首先要選合適的燈具，因為我們是加裝，所以燈具除了夠亮之外厚度也要盡量越薄越好，這樣安裝好之後比較不影響腳部的空間，所以我們選了這個燈具，有15顆LED，亮度足夠，而且厚度也只有5mm左右，即使直接貼在車內也不太佔空間，所以就選這款，美中不足的是這款只有白光的，如果有暖白光就更完美了，聯結如下:

https://www.ruten.com.tw/item/show?21827298062423

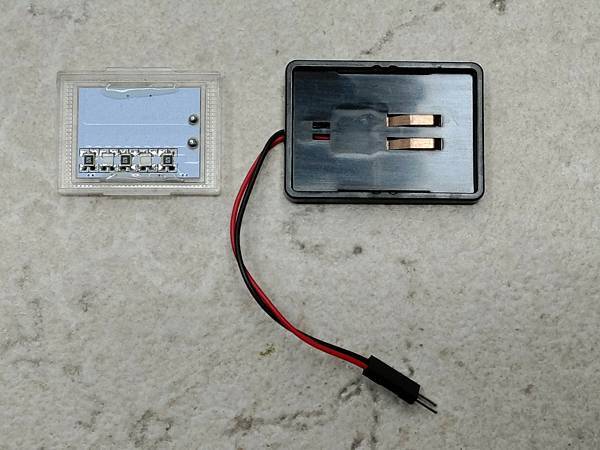

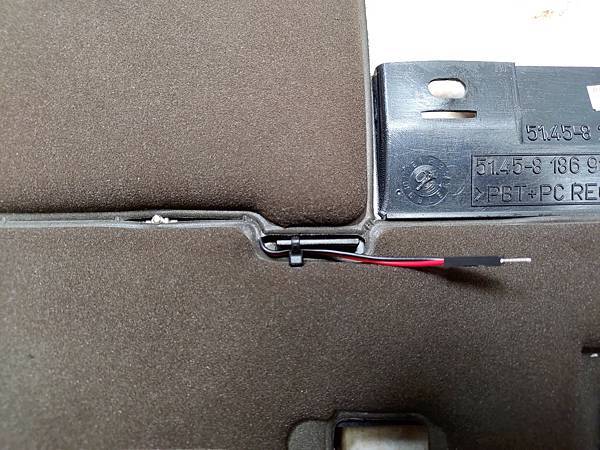

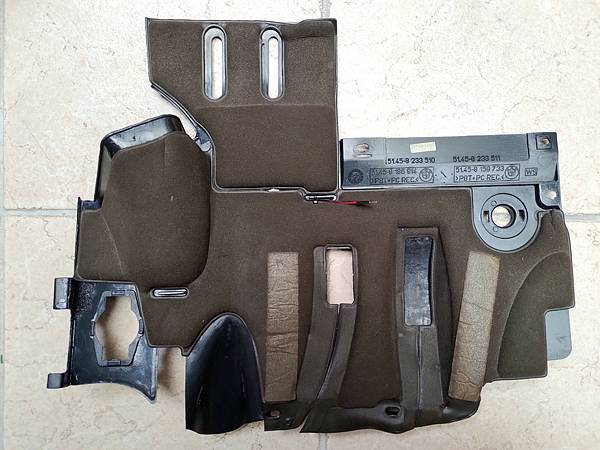

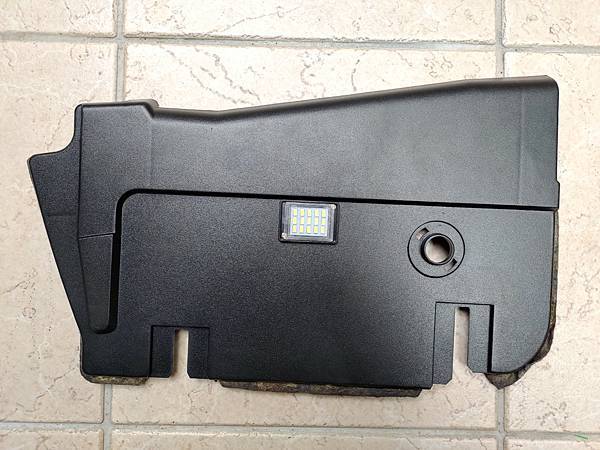

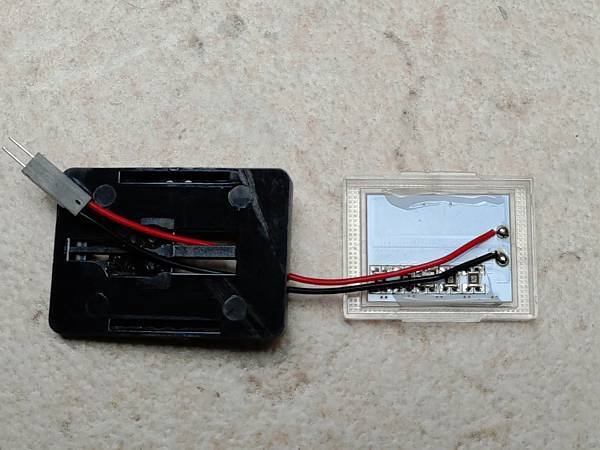

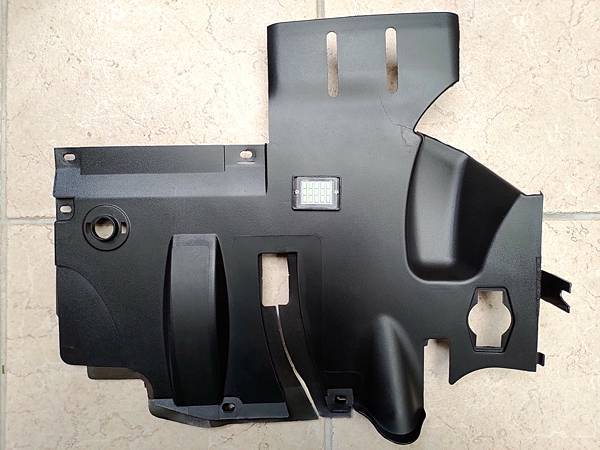

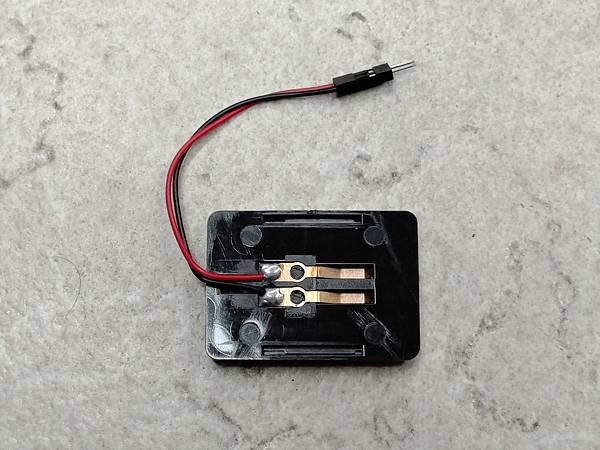

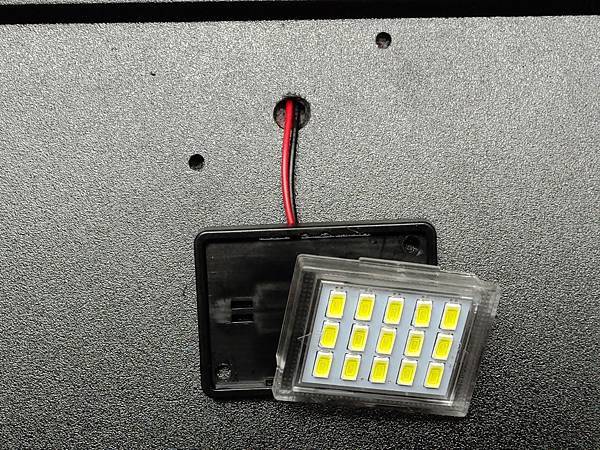

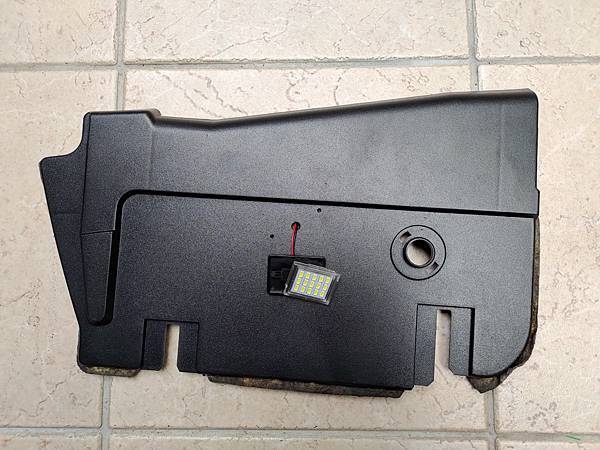

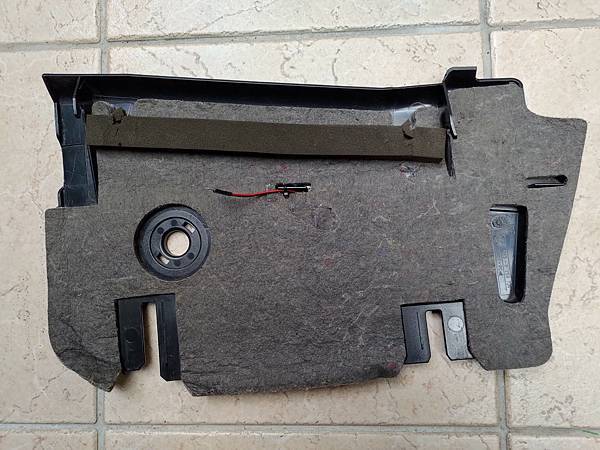

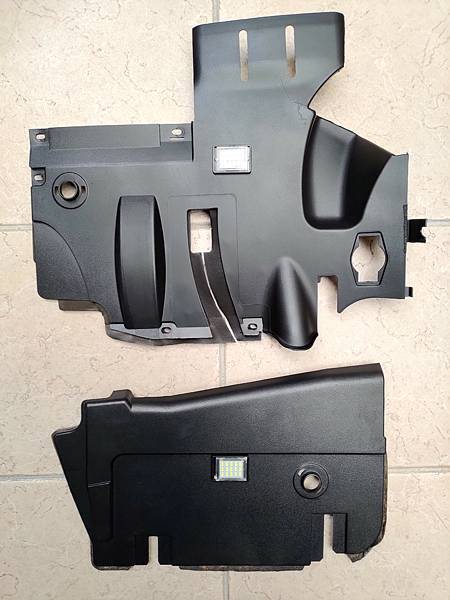

再來把中控台下方左右兩塊飾板拆下來，前面的室內燈要裝在這上面，因為原本的燈具有開關的功能不過我們用不到，所以要先處理這個部分，把3M背膠拆掉，線組解焊，兩個彈片先挖掉，再把線組直接焊到LED的電路板上，焊完之後左右個鑽兩個孔，用小螺絲把燈具固定到飾板上面，照片如下:

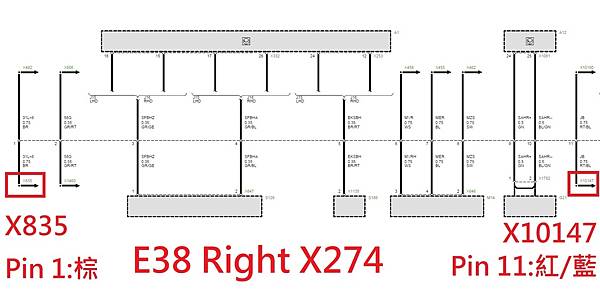

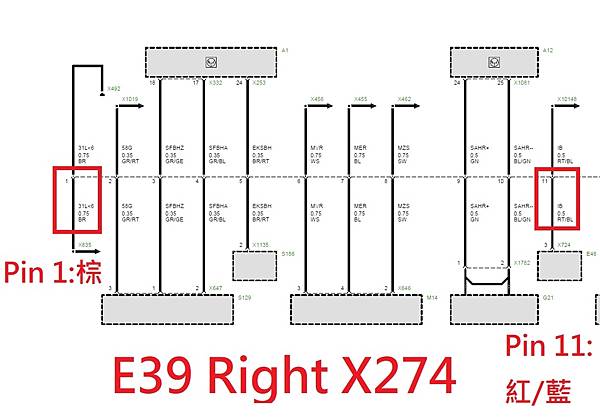

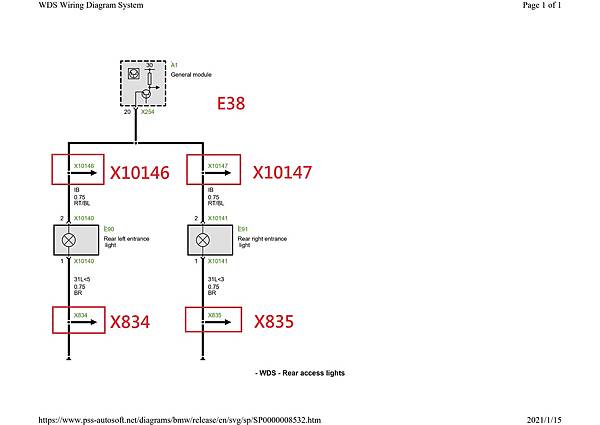

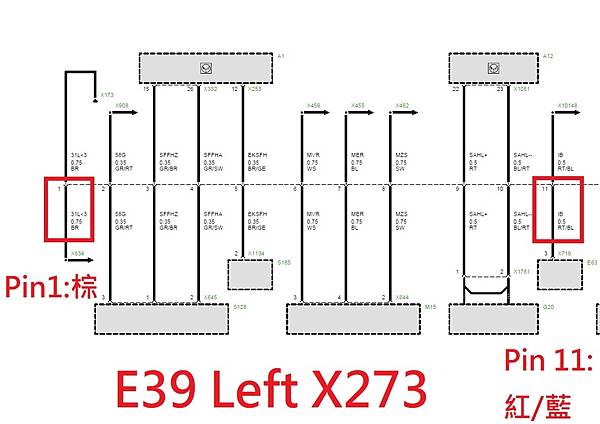

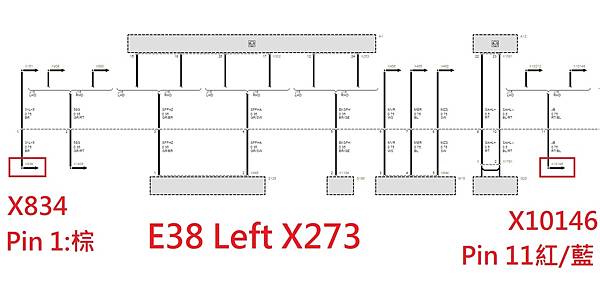

再下來就是接線，車門照地燈的線路是我們要接的地方，最容易就手的地方是在B柱，請看下面的線路圖，基本上38 & 39 都是在後車們線組的Pin 1 & Pin 11，其中Pin 1是GND(棕色)，Pin 11是車們照地燈的訊號(紅色/藍色)，線路圖如下，前三張是E38, 後兩張是E39:

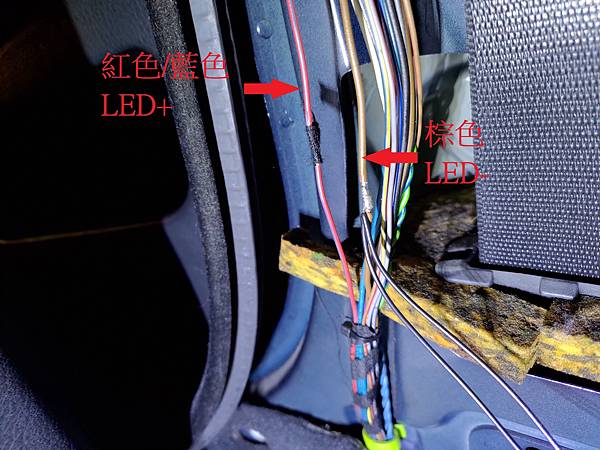

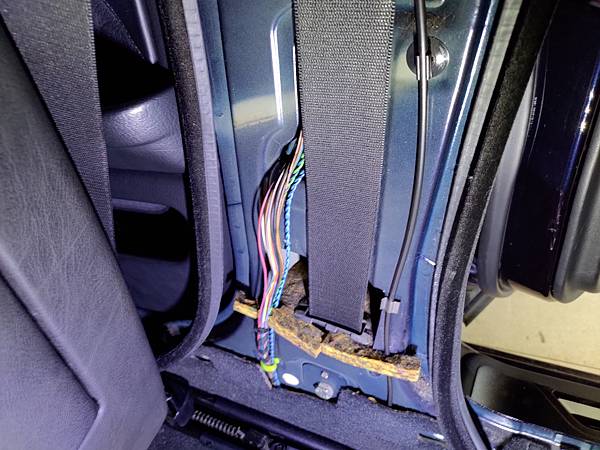

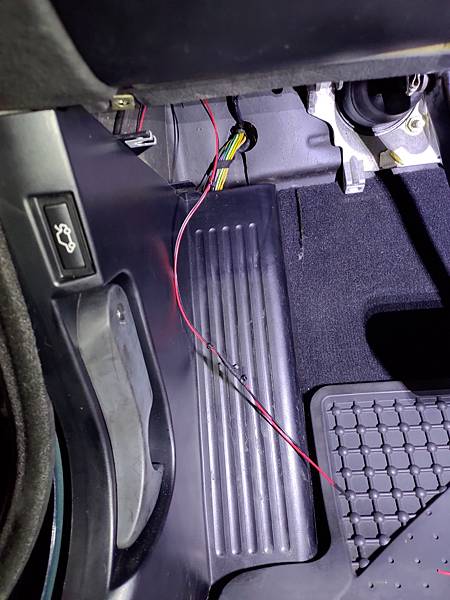

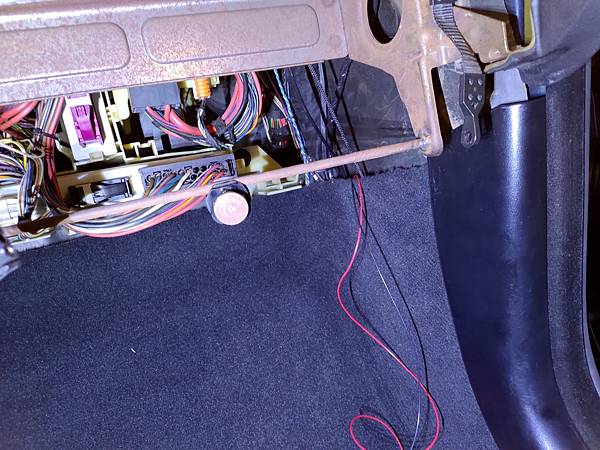

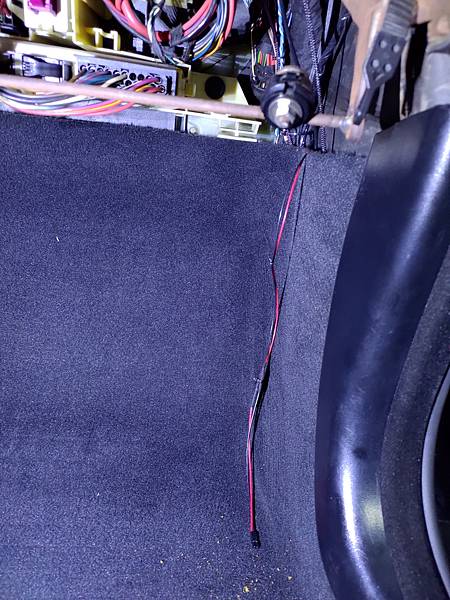

把B柱飾板還有周邊該拆的拆掉就可以看到後車門的線組在B柱，左右兩邊都一樣，我們要接的有兩條線，一條是紅色/藍色，這條是LED+，另一條棕色，這條是LED-，左右兩邊的B柱都是接一樣的線，我在接的時候左右邊都各接兩組，因為有前座的還有後座的，所以單邊有兩組一共四條線，要拉到前面或是後面的線就沿著地毯邊緣把線走到前面或是後面，再依燈具的位置把接頭焊好，再把燈接上就可以了。

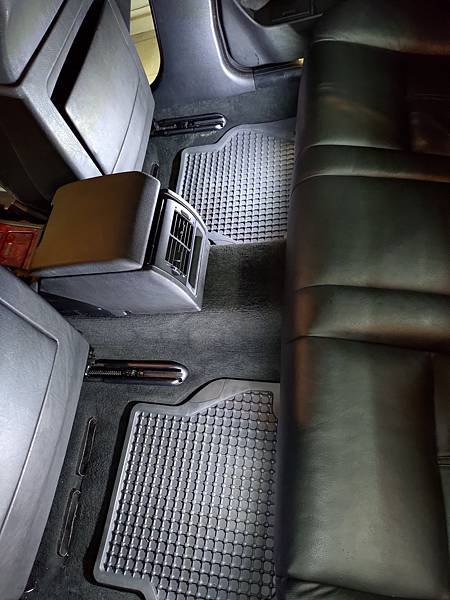

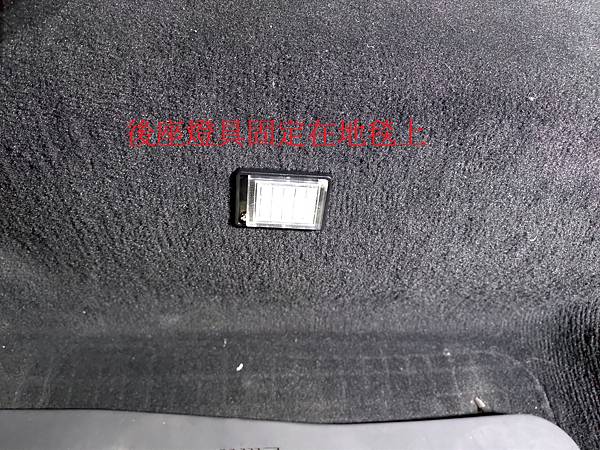

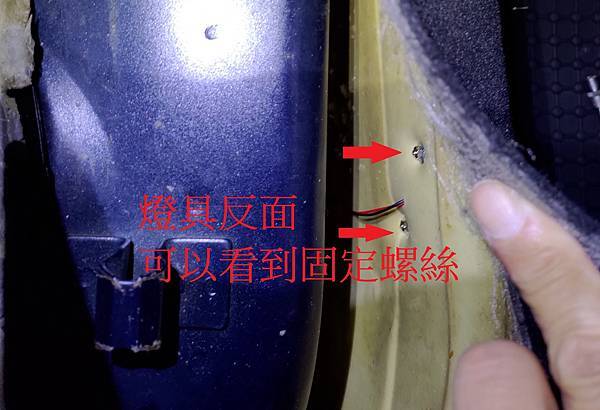

後座燈具固定的方式說明一下，因為燈具很輕薄，所以直接鎖在地毯上就可以，用螺絲穿過地毯，墊上大一點的墊片，鎖上螺帽，之後用膠把螺帽固定就可以了，燈具固定好之後把線接上，測試一下是否與車門的照地燈連動，如果正常就算大功告成。

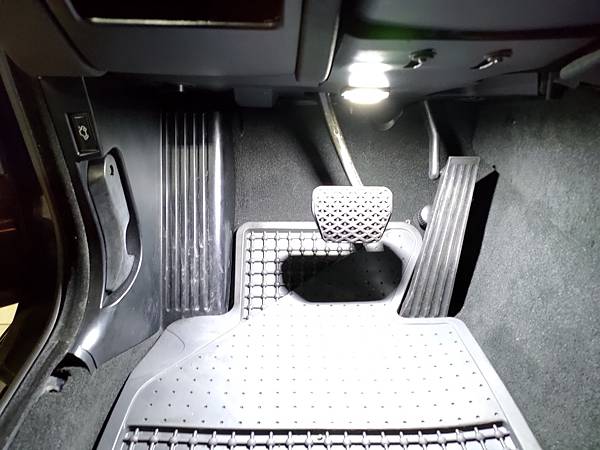

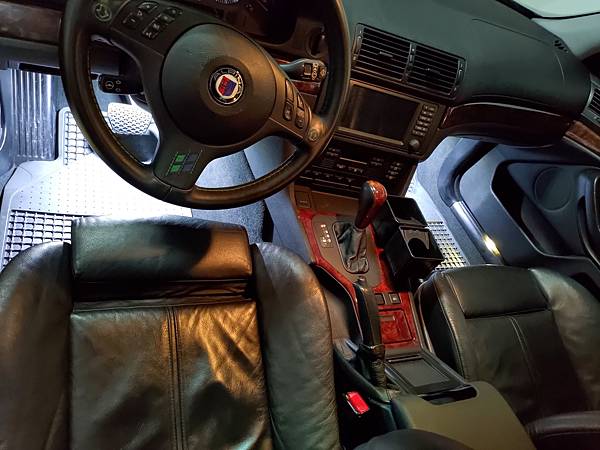

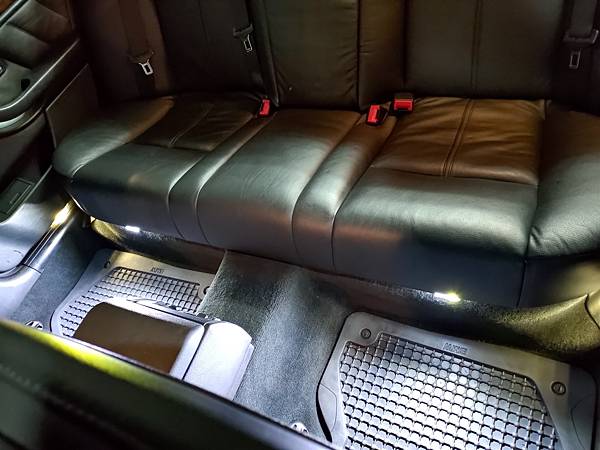

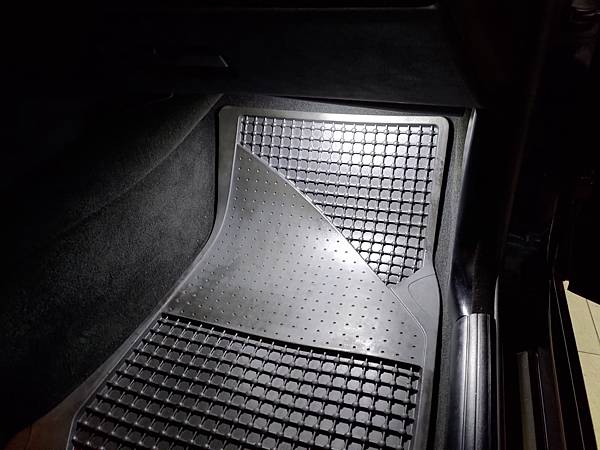

改好之後一開門或是解鎖車室內的地板就會亮起來，挺有高級車的Fu，爽啊!
