BMW E39 音響系統整理:

這幾天在研究E39 的音響系統，想說把整理出來的結果跟大家分享一下，E39的音響更有三種不同的等級:

1:Hifi System:前門:高/中/低喇叭左右門各一，後門:中音喇叭左右門各一，後帳板:低音喇叭左右各一，總共10個喇叭

2:Top Hifi system:前門:高/中/低喇叭左右門各一，後門:中音喇叭左右門各一，後帳板:低音喇叭左右各一，行李箱內後障板下方音箱內超低音喇叭5.25吋左右各一，總共12個喇叭

3:M sound system: 前門:高/中/低喇叭左右門各一，後門:中音喇叭左右門各一，後帳板:低音喇叭左右各一，行李箱內後障板下方超低音喇叭(無音箱)10吋左右各一，總共12個喇叭

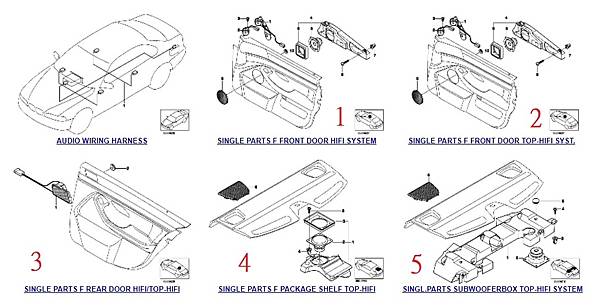

這些資料是查BMW料號系統拼湊出來的，不一定100%正確，請看下面的圖片:

Hifi system 是包括Item 1,3,9

Top Hifi system是包括Item 2,3,4,5

M sound system 是包括Item 3,6,7,8

有興趣的車友可以上Realoem的網站查一下，另外不同系統的喇叭有部分會有差異，這就要看料號，所以我把料號也整理一下:

Hifi system:

前門高音:左:65138362529，右:65138362530

前門中音:65138374982

前門低音:65138352687，65138352688

後門中音:左:65138362541，右:65138362542 (SCHWARZ 品牌)

後障板低音:65138352687

Top Hifi system:

前門高音:左:65138362529，右:65138362530

前門中音:65138374982

前門低音:65138369069

後門中音:左:65138362541，右:65138362542 (SCHWARZ 品牌)

後障板低音:65138369069

後障板下方音箱超低音5.25吋喇叭:65138369266

M sound system:

前門高音:左:65138362529，右:65138362530

前門中音:65138374982

前門低音:左:65137894041，右:65137894042 (只有音箱料號無喇叭料號)

後門中音:左:65138362541，右:65138362542 (SCHWARZ 品牌)

後障板低音:左:65137894043，右:65137894044 (只有音箱料號無喇叭料號)

後障板下方超低音10吋喇叭:65137894047

由上面料號可以看的出來幾個結論:

1:這三套系統的前門中高音還有後門的中音都是共用料件

2:Hifi system前門低音還有後障板上的低音單體都相同

3:Top Hifi system前門低音還有後障板上的低音單體都相同

4:M Sound system前門低音還有後障板上的低音單體都相同

5:Hifi/Top Hifi/M sound的低音喇叭依不同等級的系統採用不同等級的喇叭

6:Top Hifi 與 M Sound 的差異在低音喇叭及超低音喇叭單體不同

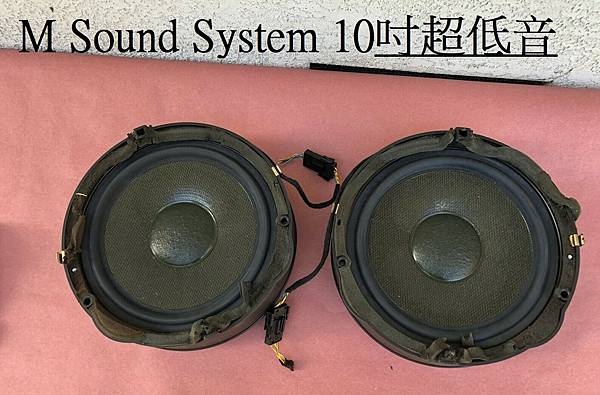

下面幾張照片可以看一下不同系統之間的差異，M Sound 的低音單體明顯與 Hifi/Top Hifi 不一樣，有個長方形的金屬框在喇叭上方:

所以綜合上面的配置狀況如果你是 Hifi System 要升級M sound System, 四個音箱的喇叭換掉，再增加兩個10吋重低音， 還有擴大機也需要更換這樣才有多幾個聲道去推兩個重低音，如果原本是Top Hifi System 要升級M sound System, 那就是四個音箱的喇叭換掉，再把原本後障板下面的重低音音箱整個拆除，換成兩個10吋的重低音，擴大機不需要更換，大概是這個樣子，供車友們參考，部過有一點一直不太確定就是原本出場就已經是M Sound System 的車款， 後障板的板金喇叭孔的大小不知道是10寸還是5.25吋，這點可能要請 E39 M5 原廠就已經配備 M Sound System 的車友幫忙看一下了!
