E38小螢幕主機更換偏光膜：

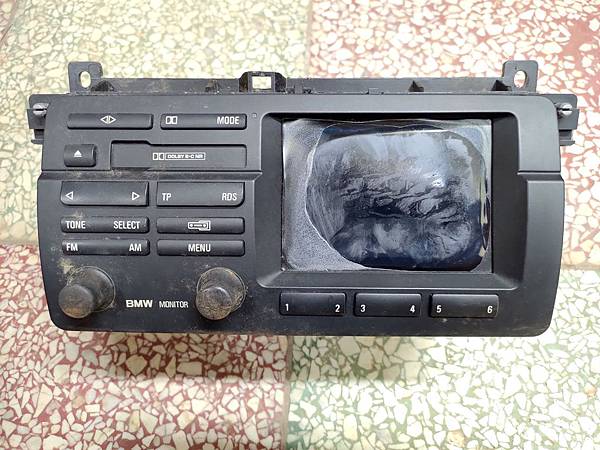

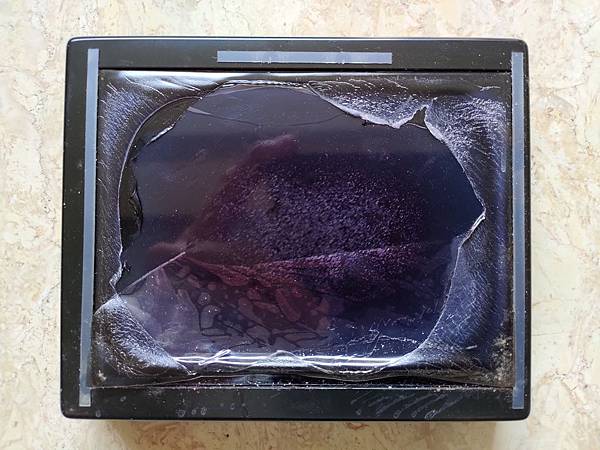

E38的音響主機有LCD螢幕的有兩種，一種是4：3的小螢幕偏機器右側，另一種是16：9的螢幕置中，而這個小螢幕的主機有個通病，就是螢幕上的偏光膜在車上經過長期的高溫曝曬之後會脫膠變形，請看下面照片:

一旦發生這種狀況，螢幕也就無法正常顯示，而且糟糕的是，這個螢幕已經斷料很久了，就算是想花錢也沒料可以換，16：9的大螢幕到是一直有料可以換，既然沒料就想說死馬當活馬醫，反正沒修好也是當廢料丟掉，所以就在露天拍賣找了一位賣家買了偏光膜，我是買0度的，20X20CM大小，到時候量完角度再來裁切，偏光膜到貨之後就開拆，由車上拆主機下來可以參考下面的Video:

https://www.youtube.com/watch?v=aw6k4Clacgo&t=88s

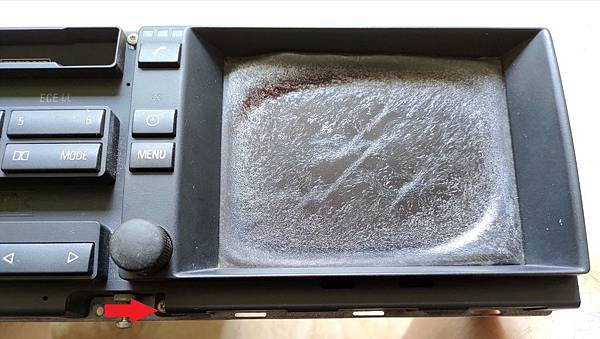

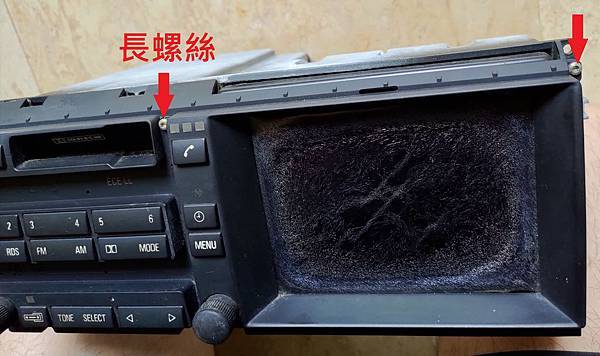

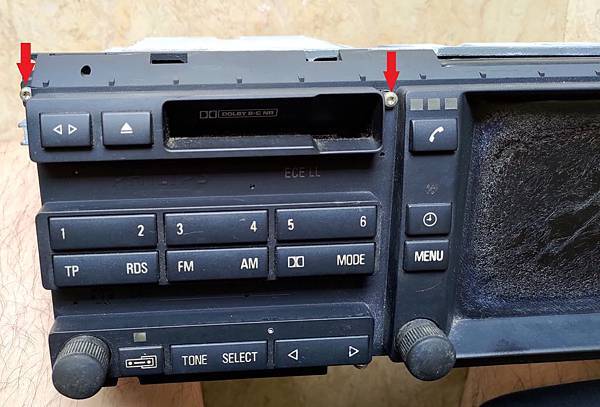

機器下來之後先把核木飾板取下來，之後黑色塑膠面板有四顆螺絲，上面三顆，下面一顆，上面中央那顆長度比較長，安裝時要注意，照片如下:

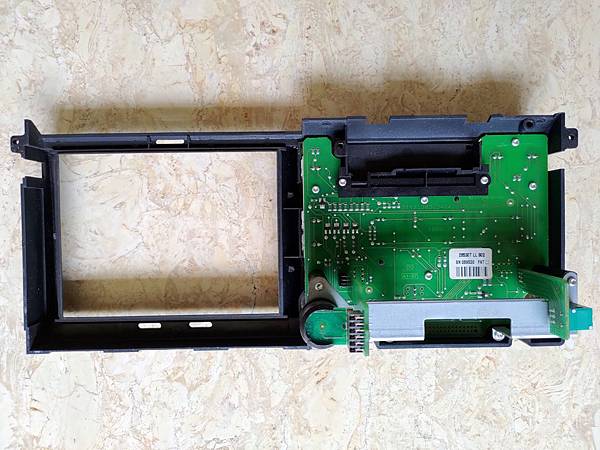

面板取下時要注意卡帶主機那側有個排線，要向後把排針拉出來，之後面板就可以取下來，照片如下:

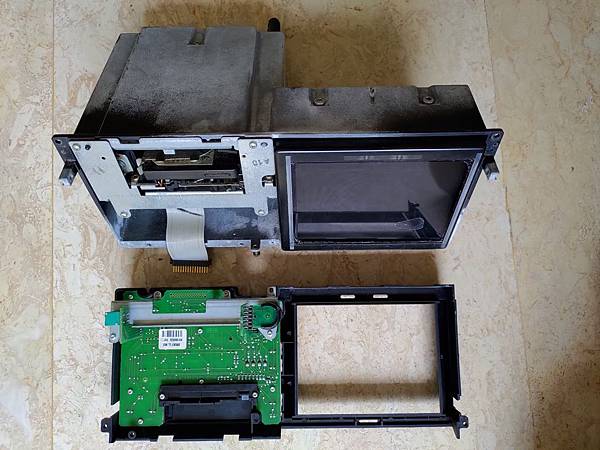

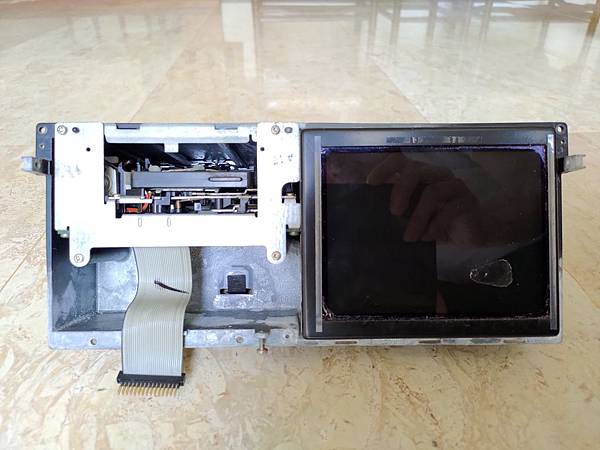

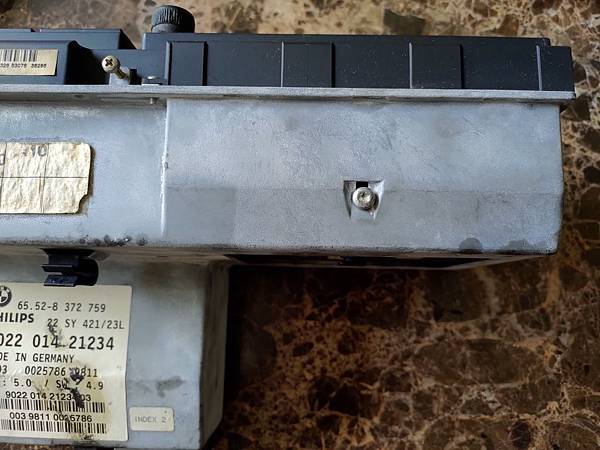

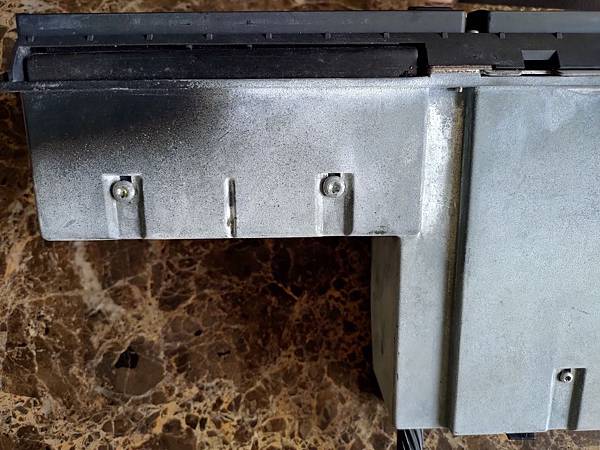

右側螢幕在上方有兩顆螺絲，下面有一顆，三個螺絲取下之後，螢幕就可以向前推出來，照片如下:

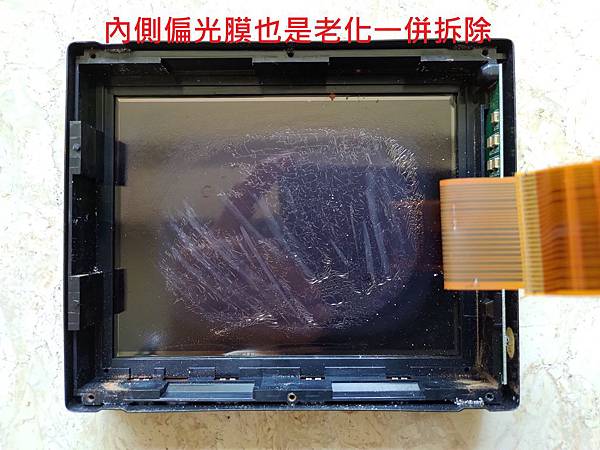

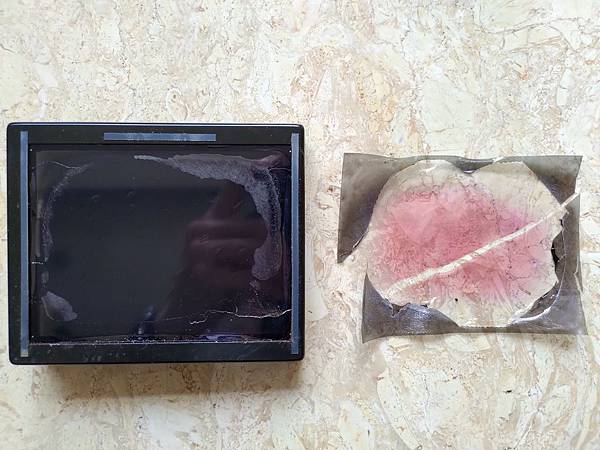

接下來繼續螢幕的細部分解，螢幕後面四個螺絲拆掉，面板及固定驅動電路的背蓋就可以分開，驅動電路有四個螺絲鎖在背蓋一樣先拆除，之後就可以取下LCD及背光的cable，面板的背光有六顆小螺絲，拆掉之後就可以把背光取下來，這時候就可以看到LCD玻璃板，這部分在拆的時候忘了拍，不過有看到實物應該不難理解，內側有內側的偏光膜，外側有外側的偏光膜，通常外側的會有脫膠變形的時候，內側的狀況也不會太好，照片如下:

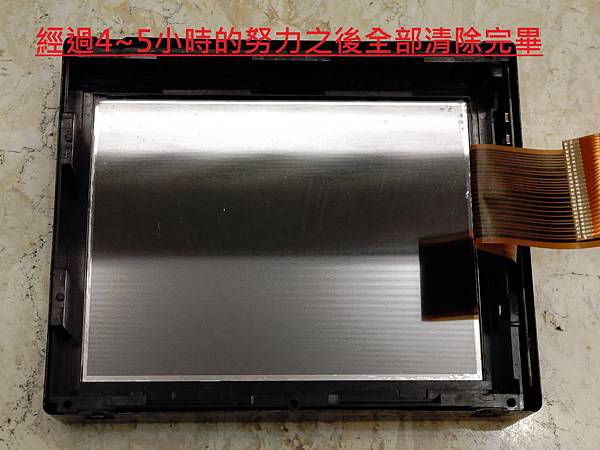

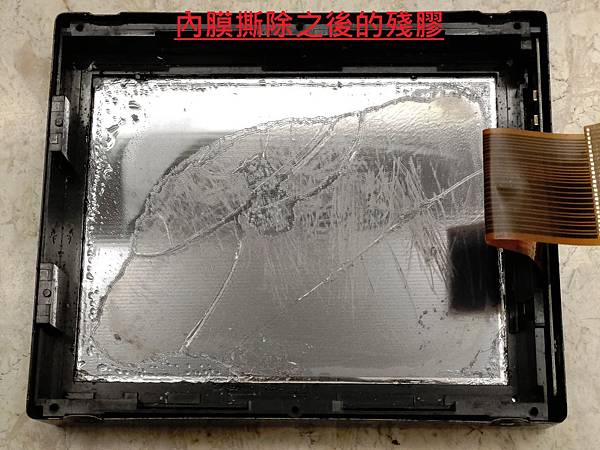

所以就一起全部拔掉，拔完之後原本黏偏光膜的殘膠要用酒精清乾淨，為了避免損壞其他的東西，我只敢用95%的酒精來清潔，慢慢清，清完才能貼的漂亮，我清完正反兩面花了四五個小時，完全是苦工，照片如下:

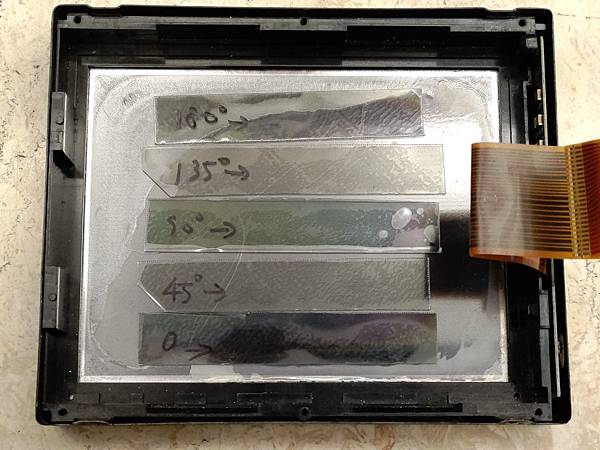

偏光膜內外應該是要差距90度才能正常顯示，不過因為原本內外都有狀況，當時沒有先確認內外偏光膜的角度，所以到時候要裁切幾種不同的角度來測試，我切了0度/45度/90度/135度/180度一共五條長方形的偏光膜，先夾在內側，要放的時候要注意，有黏性的那面，要面對玻璃，照片如下:

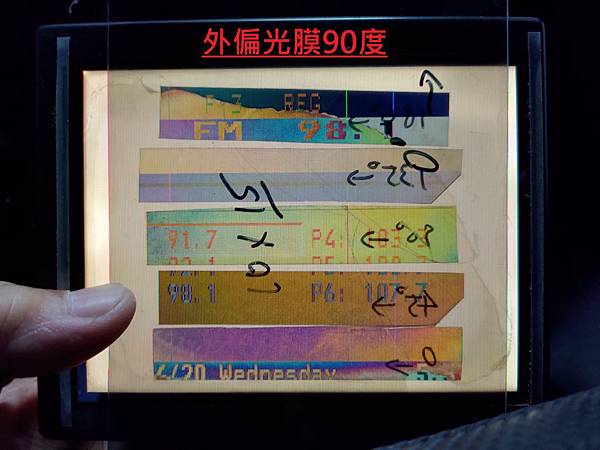

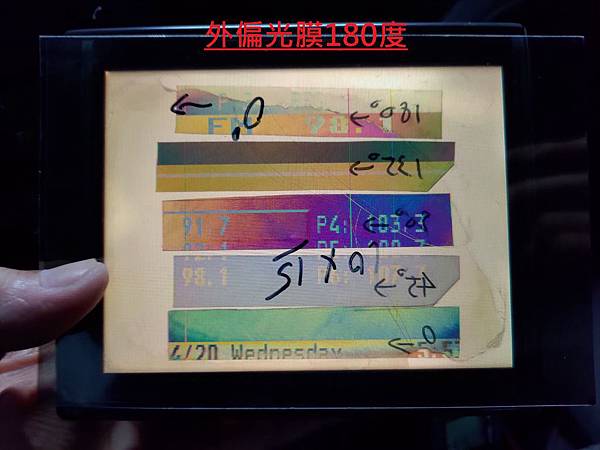

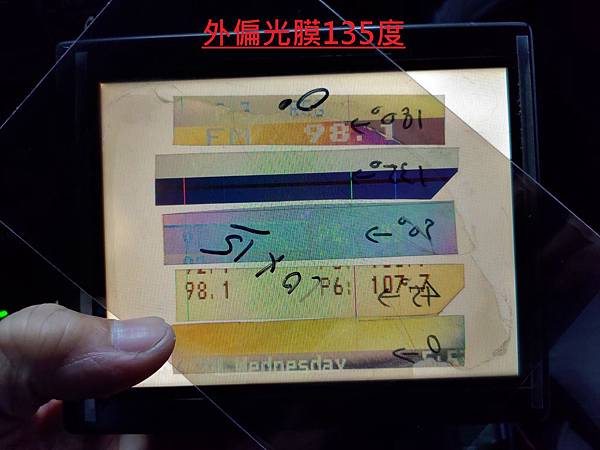

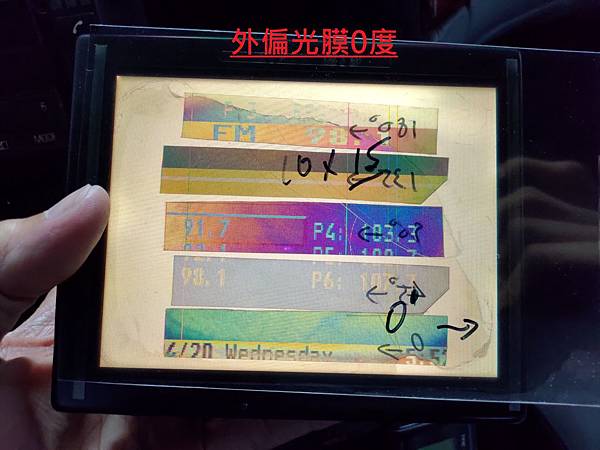

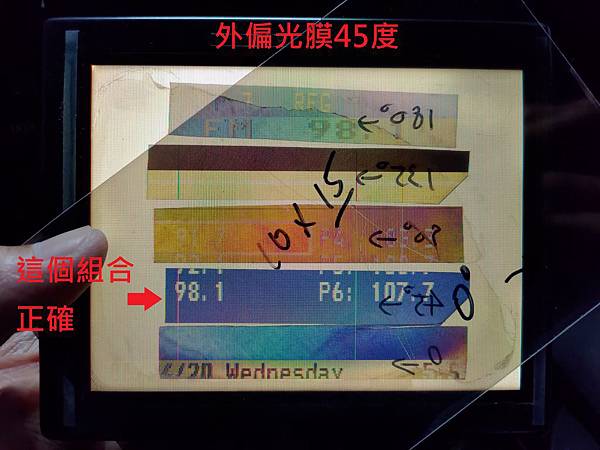

之後先假組裝起來，上車點亮螢幕，剛點亮沒放外偏光膜的時候只會看到螢幕有亮但是看不到顯示的內容，之後放上外偏光膜，轉動不同的角度，看內外的搭配，什麼樣的組合顯示會正常，正常的畫面應該是藍底白字，所以看一下幾張照片，最後應該是內膜45度，外膜也是45度，因為外膜有黏性的那一面也是要面對玻璃，所以內外膜是差90度，有符合理論的要求，照片如下:

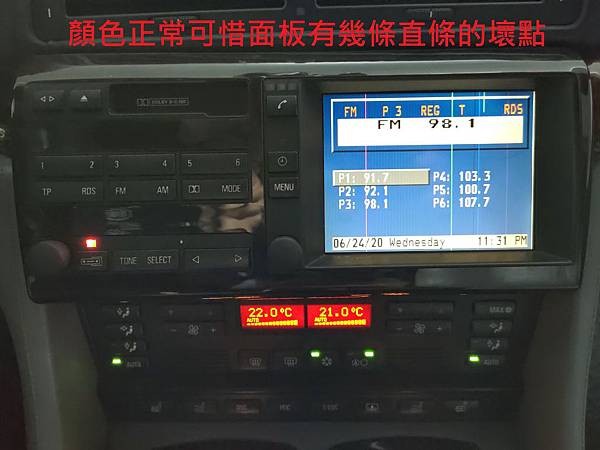

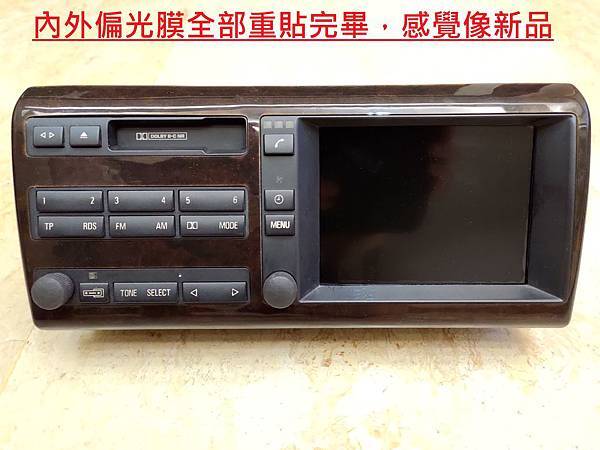

再來就是把偏光膜裁切到適當的尺寸，然後貼上，當然貼的時候要注意不要有汽泡，實測發現內膜有氣泡外面是看不到的，外膜一定要仔細貼上不要有氣泡，要不然會有點難看，實測有氣泡只是在沒點亮會有一小區域白白的，可是螢幕點亮之後其實也看不太出來，不過為了外觀好看一點還是盡量貼平一些不要有氣泡會比較好看，最後就看成品了，照片如下:
