Taurus 改裝藍芽模組：

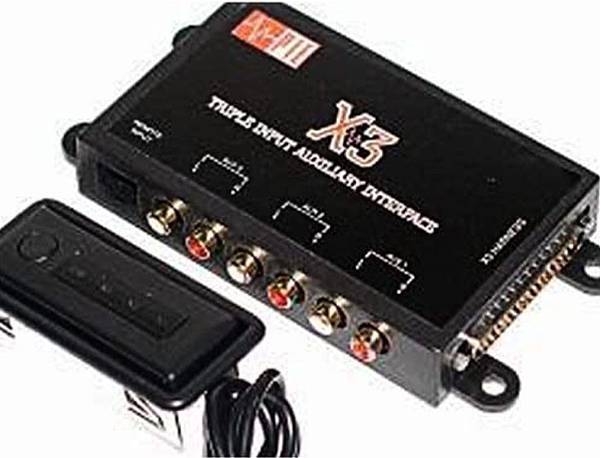

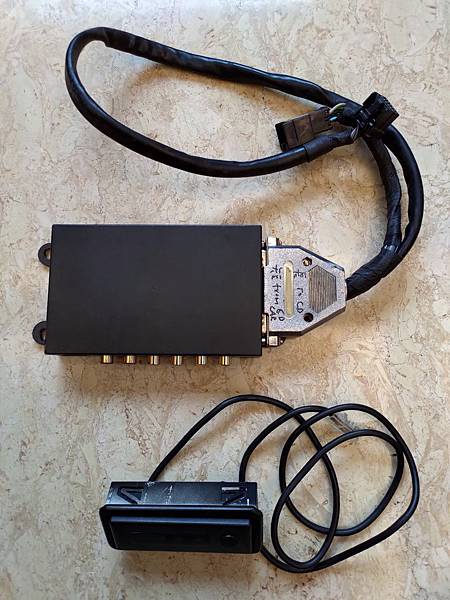

最近我的老車Taurus上的CD換片箱又鬧罷工，原本車上有裝一個PIE X3的介面，如下圖:

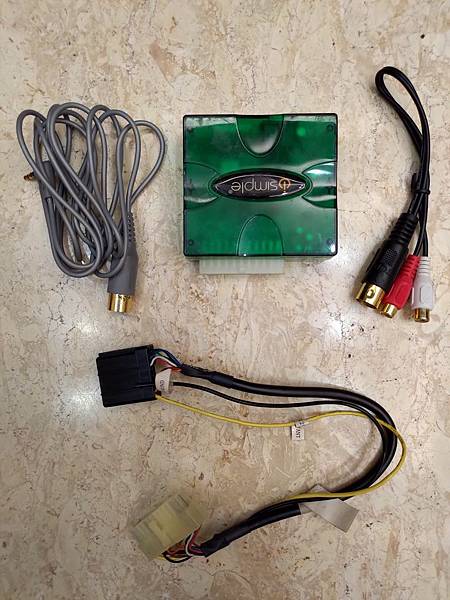

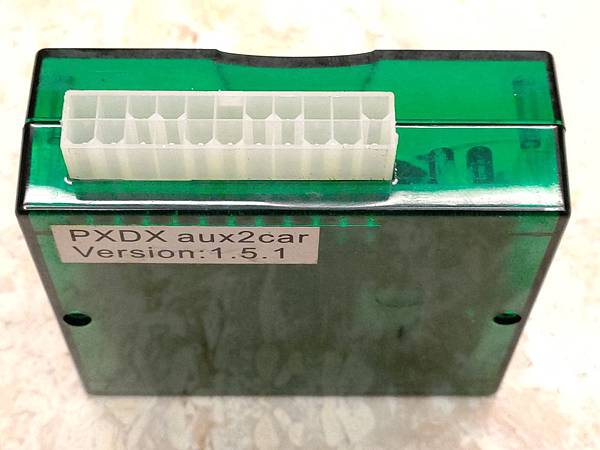

這個模組除了接CD還可以選另外三個訊號源，試了一下，切到另外幾個訊號也是沒用，看來這個Aux in的模組也掛點了，利用週六把CD換片箱送修，週日就來改一下這個模組，當初在買AUX in的模組還有買了另外一個品牌iSimple PXDX 的模組，要上Taurus還需要一個iSimple PXHFD1的線組，就把這兩個都翻出來，如下圖:

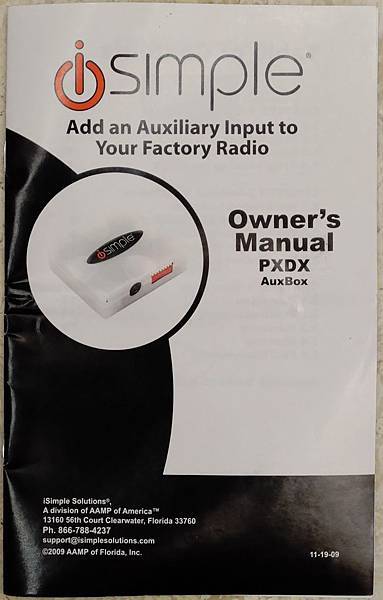

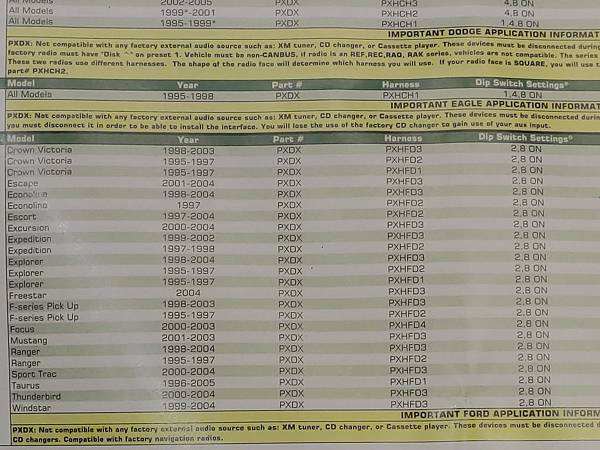

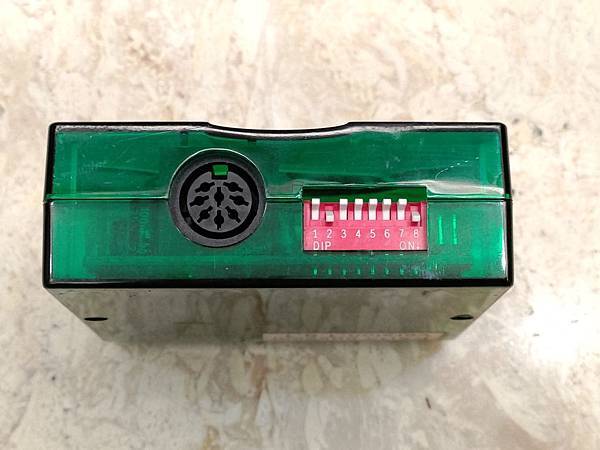

上車前模組上的DIP SW要調，看了說明書，SW 2,8要ON，在倒數第三行，如下說明書所標示:

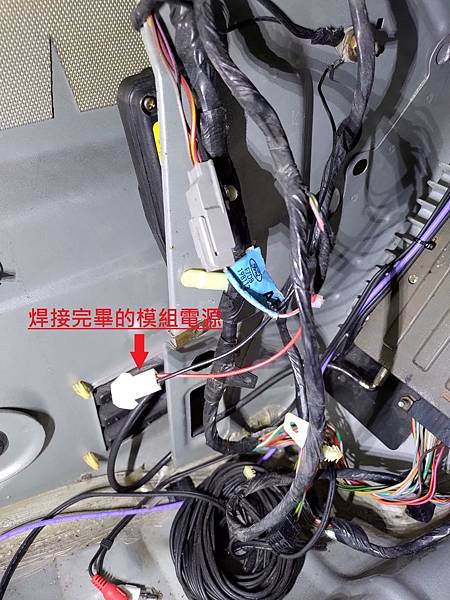

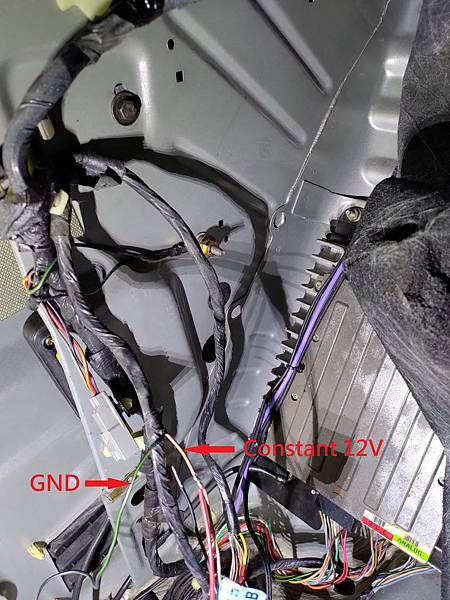

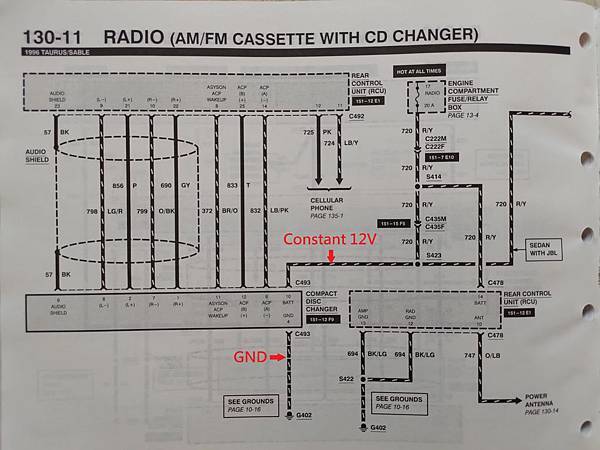

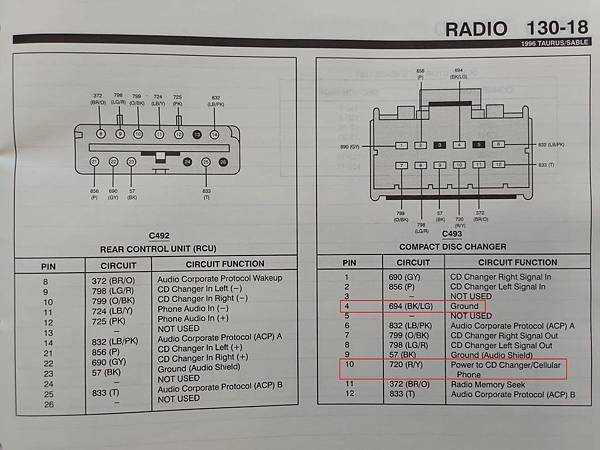

接線很簡單，只有兩根線，一根GND，另一根接constant 12V，接線的位置，直接連後行李箱C493的Pin 10 (+12V)，Pin 4 (GND)，請看下面線路圖:

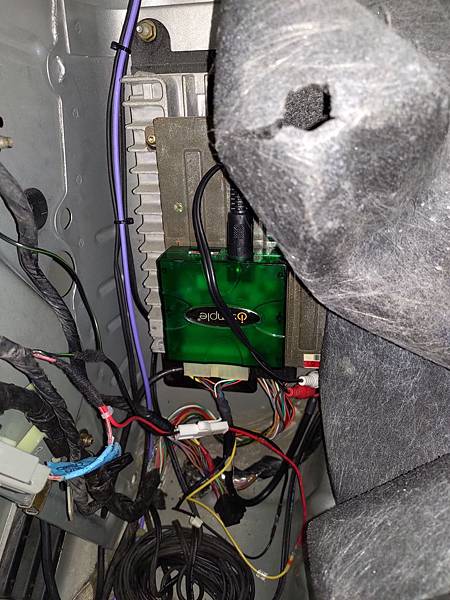

在焊接12V的時候要注意不要短路到其他地方，這兩條接好之後把RCU上的C492拆下來，把模組附的線插上去，再把Audio接頭連上原本接到中控台的AUX in訊號線，用雙面膠把iSimple AUX in模組貼在RCU上就可以，請看下面照片:

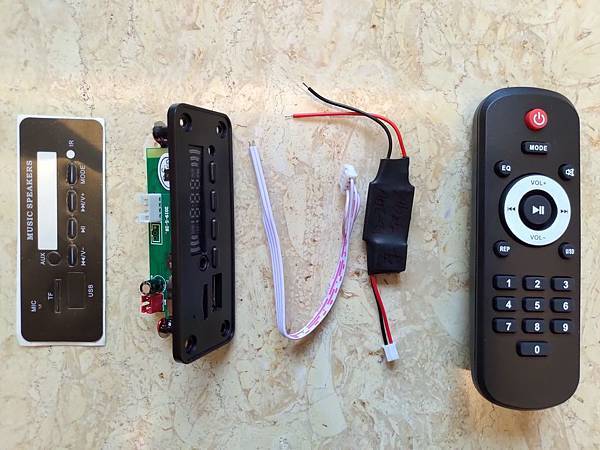

接下來就是要修改前面中控台的部份，因為只有AUX in不是很方便，所以要加裝一個藍芽模組，這個模組可以接藍芽/USB/SD/AUX/FM等等，把這個藍芽模組的輸出再接到iSimple的AUX in，這樣就完美了，模組及相關配件如下:

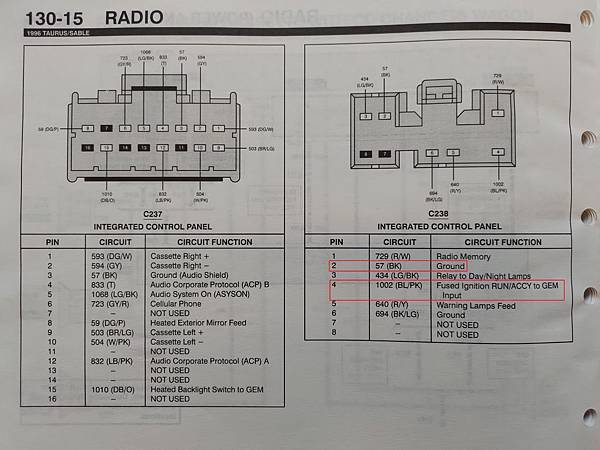

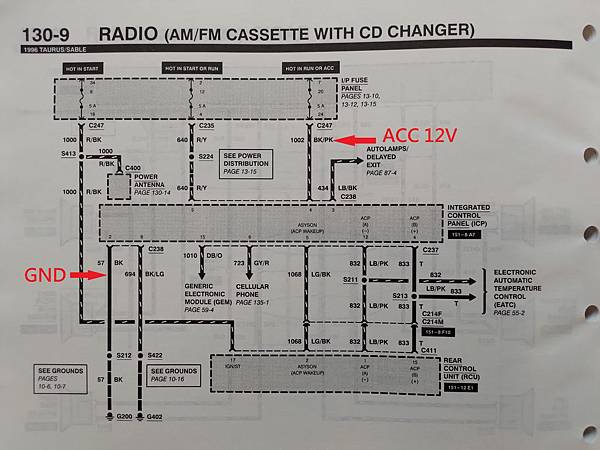

這個藍芽模組要接的只有ACC電源，還有Audio的輸出，電源直接由音響後面的C238 PIN 2 GND，PIN 4 ACC 12V，電路圖如下:

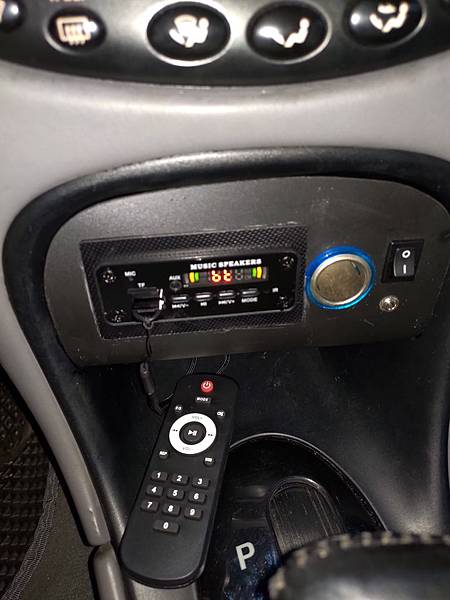

Audio 輸出焊一個 3.5mm耳機插頭，把原本由後行李箱拉過來的3.5mm耳機線的公頭插上再把線組固定好就可以了，這部份在安裝的時候忘了拍照，所以只剩最後的完工照片如下:

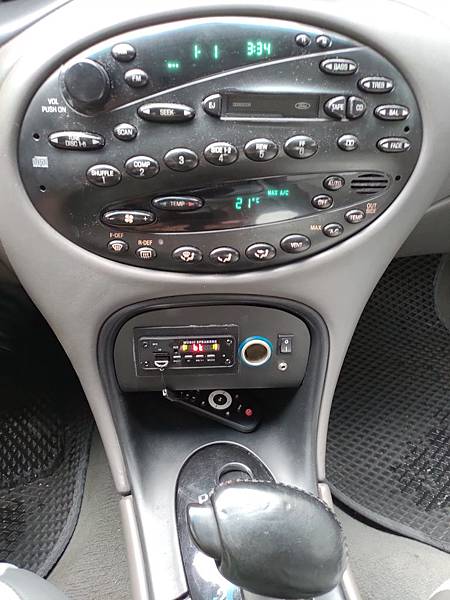

整個模組安裝在中控台原本音響主機的下面，這位置在使用的時候還算方便，試用一下狀況還不錯，一旦有連線過，之後再上車會自動連上，按撥放鍵就可以直接撥手機內的音樂，這個模組也有內建麥克風，所以有電話進來聲音會由音響撥出來，也可以直接免持通話，功能算完整，唯一小問題，藍芽的相容性似乎比較差，有部份手機偶爾會自動斷線又自動連上，不過我用的這隻手機是沒有問題，就先這樣用，等CD換片箱修好之後再來研究有沒有機會兩個功能可以並存！
