BMW E34 M5 改裝E38座椅 Part 4
接下來進行電路修改的部份, 之前做實驗的時候都已經有PO過相關的電路圖, 所以先複習一下, 第一張是當初在測試駕駛座記憶功能的電路圖:
第二張是在測試副駕駛座記憶功能的電路圖:

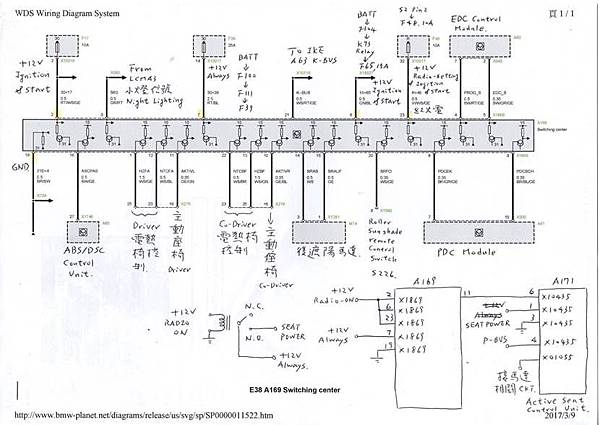

第三張是前幾天在測試主動座椅功能的電路圖:

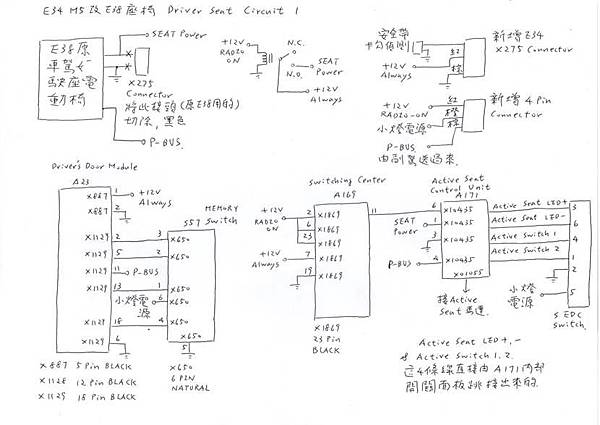

因為考慮座椅上空間的問題, 所以我們在駕駛座上只保留 A23 Driver’s Door Module, S57 Memory switch, A169 Switching center, A171 Active seat control unit 及後來自己修改的 Active Seat Switch (用 S EDC 開關暫代), GM移到副駕駛座上面, 所以駕駛座上的電路圖, 如下面兩張:

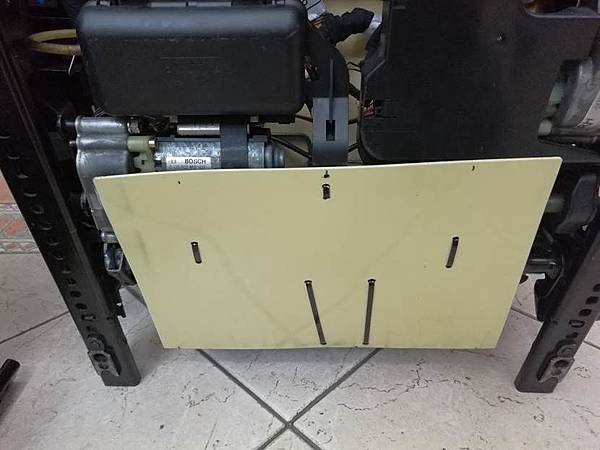

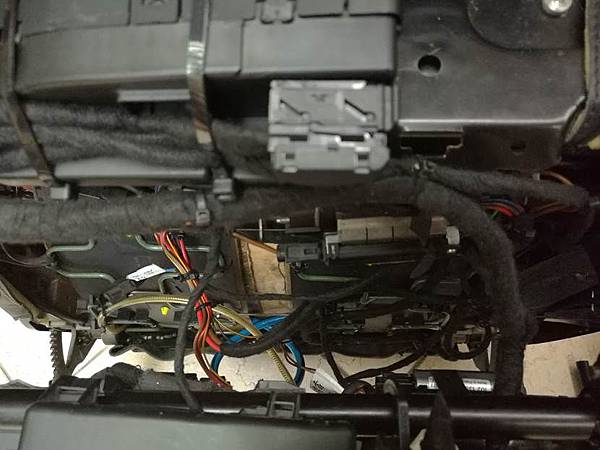

因為考慮座椅上下移動的行程之後, 比較不會影響動作及外觀的位置是在座椅前端下方, 大約的位置請看照片, 因為配線配到一半有點小亂, 之後會再整理:
A169 會放在後面, 不過要先處理一下那個 S EDC的開關, 先拆開:

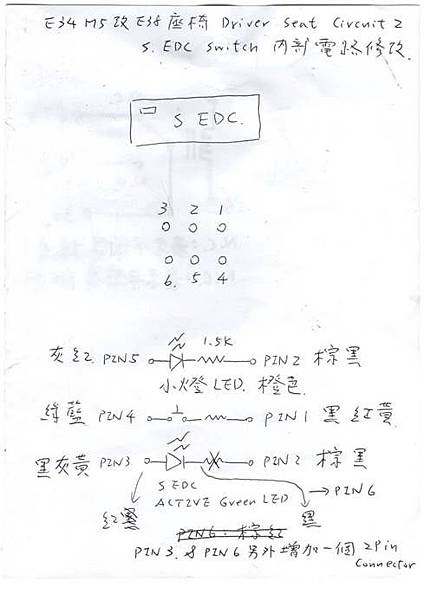

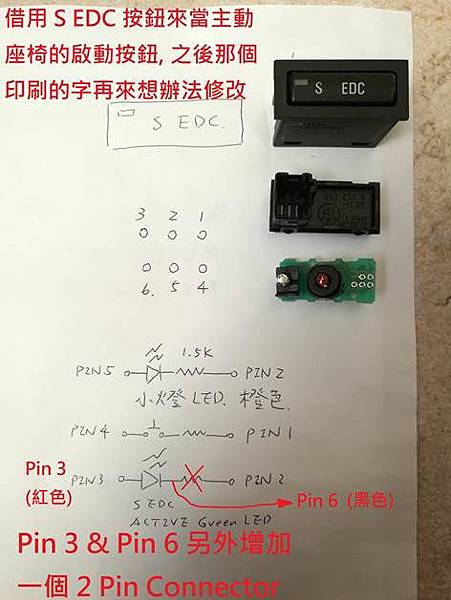

Pin 3 & Pin 6會增加另一個2 Pin connector, 如下:

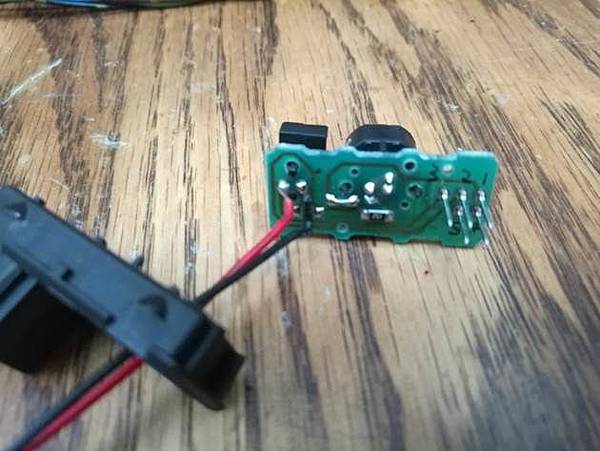

接開關的部份有四條線會直接由A171內部直接焊出來,如下:

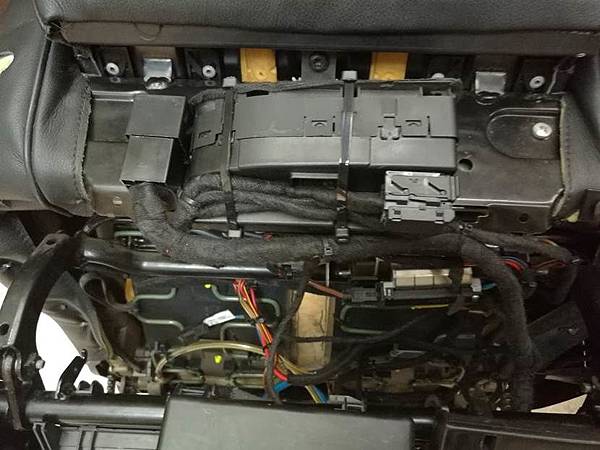

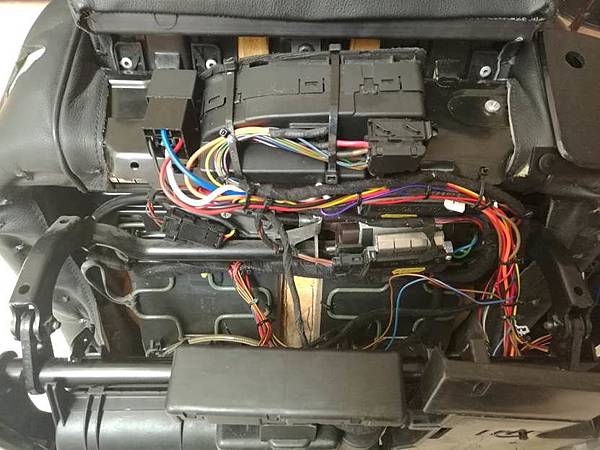

配線的過程就是拉線焊接都是耗時的功夫, 下面是過程的幾張照片:
拉到車身的接頭改為E34用的, 原本E38的車身接頭剪掉, 原車接頭上的P-Bus 要接上, 這樣記憶功能才會正常動作

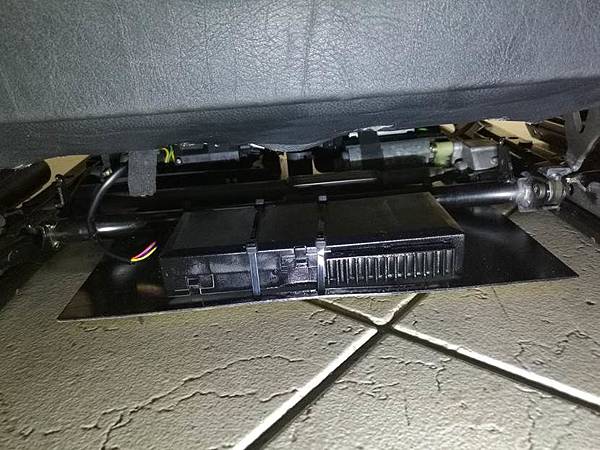

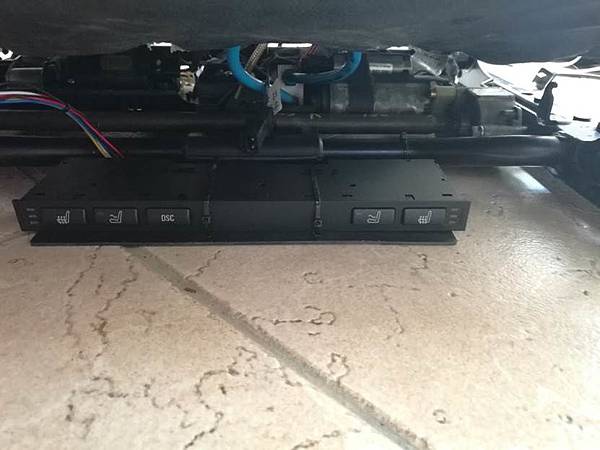

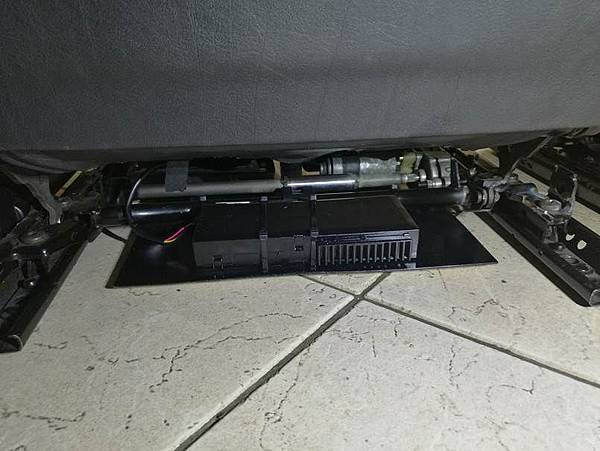

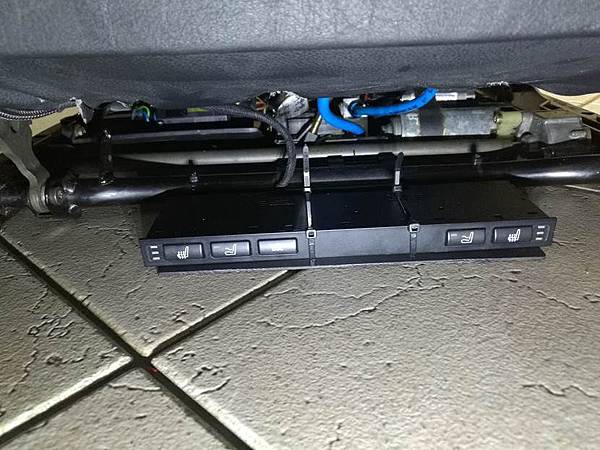

A171那個主動椅的開關控制盒放在後面的座椅下方, 因為厚度比較薄, 不會影響座椅動作, 如下:
用一塊塑膠板撐在下面就可以了, 因為重量很輕而且下面是地毯所以行車時應該不會有噪音的問題, 零件全固定好, 把GM 模組接上就可以做測試的, 動作正常就算是大功告成了, 完成了駕駛座的部份, 之後那個主動椅的開關會送去修改, 原則上修改後的圖案會是下面這個, 與原本E38 車上主動椅的圖示一樣的:

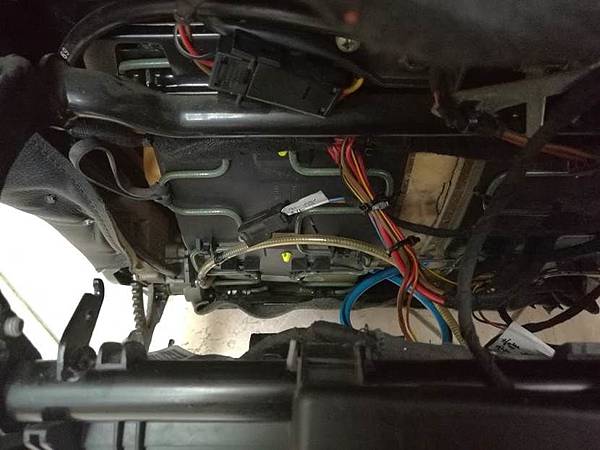

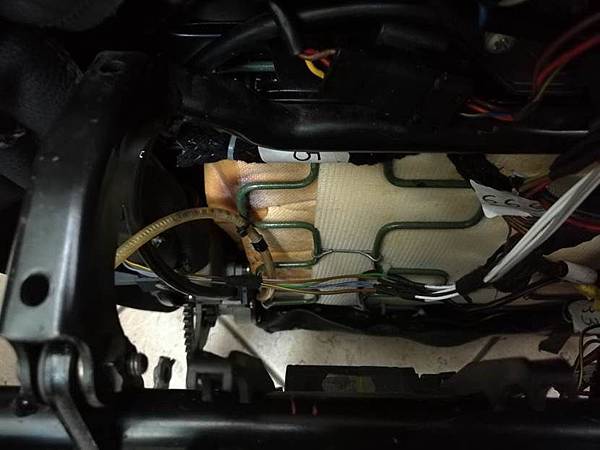

其實當初在接主動椅的開關還有個小插曲, 一開始接好測試都沒問題, 後來線全配好要試功能, 突然發現主動椅功能雖正常但開關上LED不亮, 一開始以為是接觸不良, 連續拆裝了三次才發現, 因為那個開關模組的外殼機械強度不夠, 所以束線帶拉太大力會造成內部PCB 扭曲變形, 扭曲之後LED就不正常, 調整束帶的鬆緊度到適當就可以, 不過也花了好幾個鐘頭找問題, 下面是線材整理好的照片, 看起來比較像樣了:

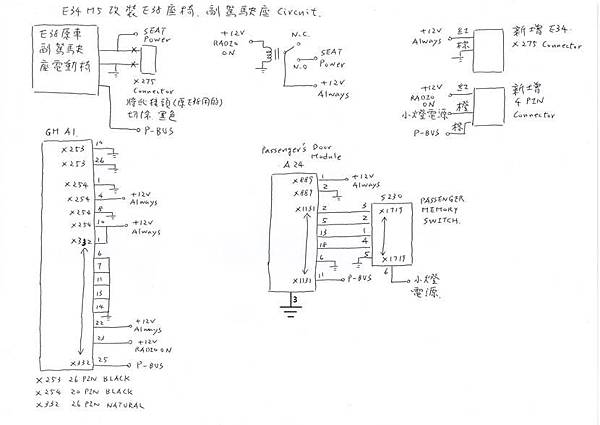

再來進行副駕駛座的部份, 電路圖如下, GM 放在副駕這邊:

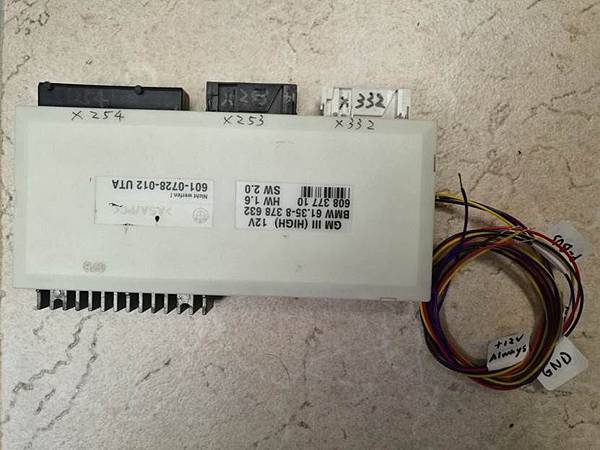

接下來為了讓配線更整齊一些, 所以我改變一下接線的方式, 原本是用原廠的接頭插在模組上, 再由連接器後面焊線, 不過這樣接頭太大顆, 所以改直接由內部的PIN腳跳線, 如下圖, 這樣整體清爽許多:

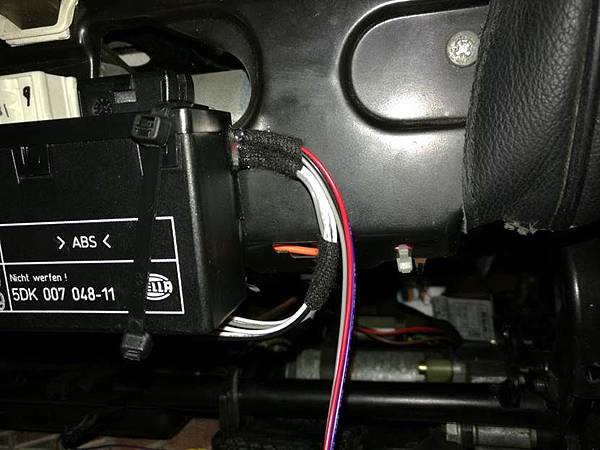

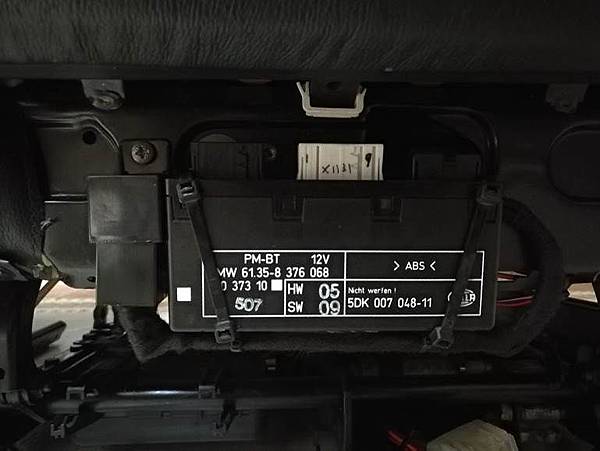

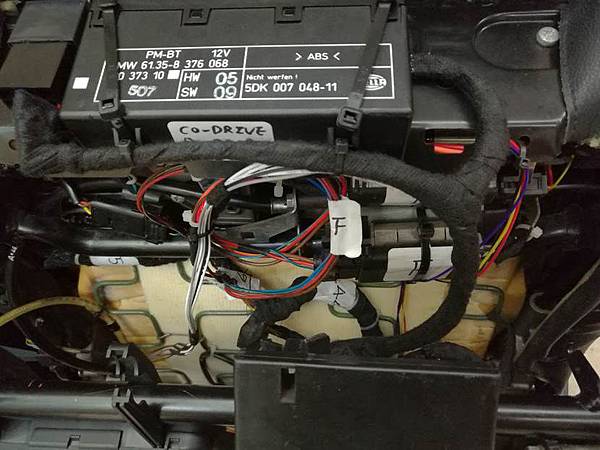

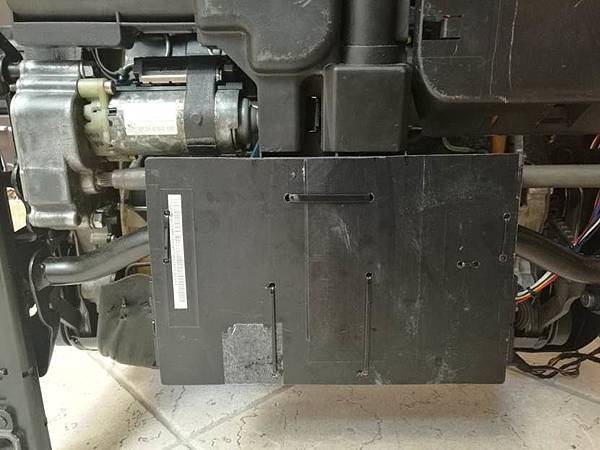

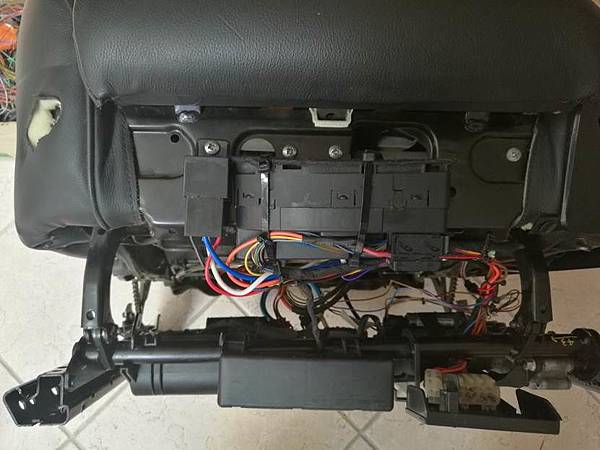

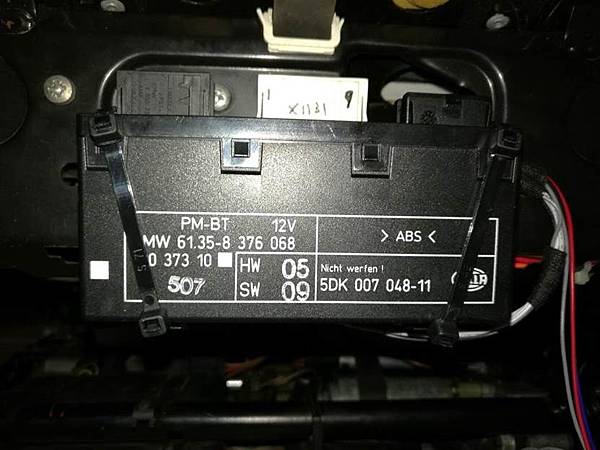

出線的部份用AB膠固定一下, 避免被拉扯到, Door Module及繼電器還是一樣放在前面座椅腿靠支撐的下面, GM Module放在後面座椅下方, 要上車前用黑色消光漆把GM 先噴黑色的, 固定GM的塑膠板向上的那一面也噴黑色, 這樣上車後比較看不見, 所有模組就定位就是苦工夫開始拉線, 這沒什麼好寫, 就照圖拉線就是了, 拉完照片如下:
GM及塑膠板噴黑色比較看不見:
塑膠板反面沒有噴, 不過上車後貼著地毯, 看不見, 沒噴比較沒有掉漆的問題.

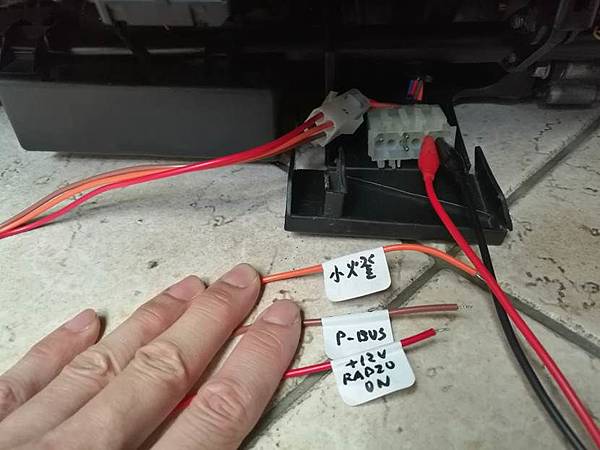

新增加一個3 PIN Connector, 有P-BUS, 小燈訊號及紅火電(+12V Radio on)

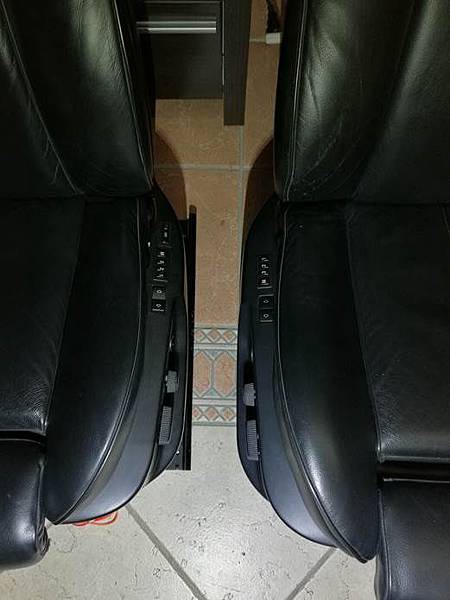

完工後就可以來測試了, 看到這些按鍵挺有成就感的, 而且很有原廠的Fu:

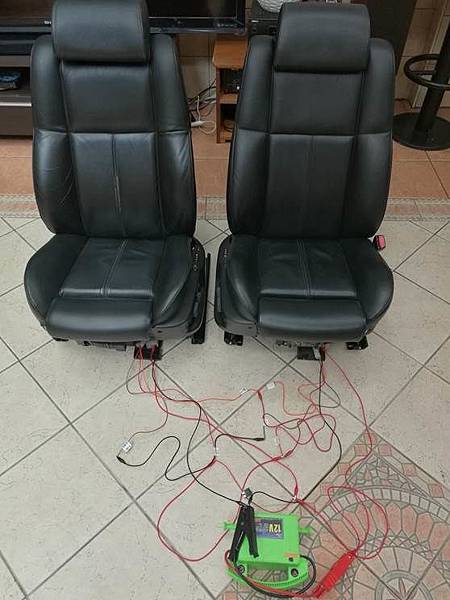

但是就在做副駕駛座記憶功能測試的時候出了點狀況, 因為記憶功能竟然不會動, 當時已經搞到半夜有點沒力了, 後來死馬當活馬醫, 先把駕駛座也接上, 測試一下功能, 一切正常, 通常試記憶功能我會先記憶目前位置, 再隨便移動某個動作, 例如座椅前後, 之後再壓記憶的1 or 2 or 3就會回原本的位置, 就在我做這個測試時發現副駕駛座竟然與駕駛座連動, 所以看來副駕與正駕沒有正確區分, 我才想起來當初副駕駛座的線組因為改記憶功能所以我是拆另一張駕駛座的線組挪過去使用的, 前面在Part 2有提到副駕的模組X653 的Pin 3要接地, 原廠是做在線組上, 不過我們線組不同, 所以要自己接, 趕快把開關拆下來, Pin 3由模組內接地, 之後裝上去再測就正常了, 前面的線路已經做了修改, 大家如果按圖施工不會有問題, 再來就做個完整的測試, 測試照片如下:
測試的Video 如下:
所以相關電路的修改算告一段落, 接下來就是把皮面換掉, 換成中央三色布, 兩旁反皮的原廠樣式, 這要靠裝潢店家的功力了, DIY到此告一段落, 謝謝收看!
另外特別向幾位車友致謝: 張茂茂大大, Grady Mc大大, Don Chen大大, 林昭南大大, 阿杜大大, Boost Autoworks李岳, 李維技師, 光頭大師, 沒有這幾位幫忙小弟無法完成這次的DIY, 非常感謝他們的協助.
