B12 倒車攝影鏡頭線路修改:

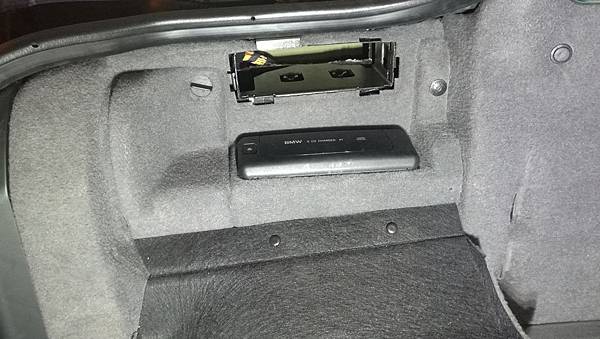

前一段時間花了許多精神在研究E38的音響系統, 包括原廠大螢幕主機的試組裝, 倒車攝影鏡頭的測試等等, 不過那些都是實驗性質的, 還沒有裝到車上, 之前B12在整理的時候就有要求要安裝倒車攝影的功能, 交車的時候這個功能也確實有加上去, 不過有個小小的問題, 就是當引擎熄火之後, 如果有打開車門, 這時候雖然音響系統沒有開, 但是在原廠的大螢幕主機上會看到畫面會有一條一條的雜訊, 打開音響或是放著勿管它過一小段時間之後就會消失, 雖然不影響正常使用, 但是心裡總是覺得怪怪的, 所以就花一點時間來研究這個問題, 首先打開後行李箱看看當時音響店是如何安裝倒車攝影, 之前沒研究也沒注意, 這次打開一看才發現, 我的系統當中竟然沒有原廠的導航主機, 如下圖:

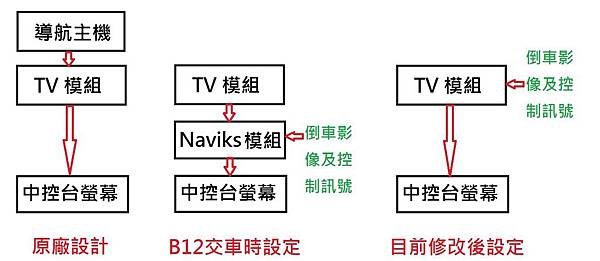

如果之前有看過我的文章, 我有特別說明, 要接大螢幕主機一定要有原廠的導航主機, 因為大螢幕的Video 訊號是由導航主機提供的, 不過後來花了一點時間研究了一下, 其實TV Module 也有同樣的功能, 而且是串接在導航主機之後, 因為我們在台灣導航主機其實是沒有用的, 所以當時交車的設定與原廠的接法是不一樣的, 我把他整理成方塊圖如下, 大家比較容易懂:

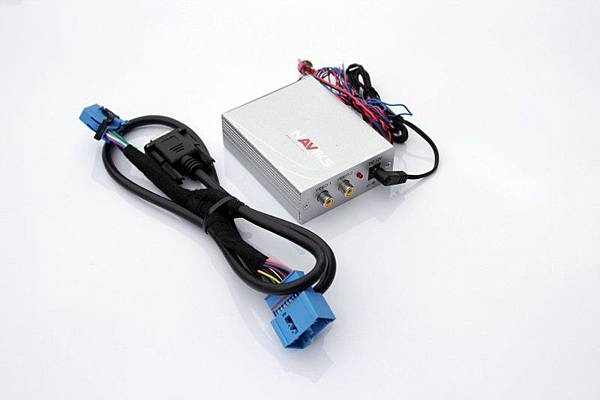

當時音響店用了一個Naviks 品牌出的外接Video In 模組, 詳細的資料有興趣可以點下面的聯結過去看:

http://naviks.com/i-22264673-1996-2001-bmw-7-series-e38-navigation-video-interface.html?ref=category:1137501

我把他介紹的幾張照片直接貼過來順便說明一下:

這個模組可以接在導航主機或是TV 模組之後, 看原車的系統是否有TV功能, 提供兩組Video Input 的功能, 一組是倒車攝影的輸入, 如果切入R, 系統會優先把影像切換為倒車影像, 另一組有一個開關來控制切換.

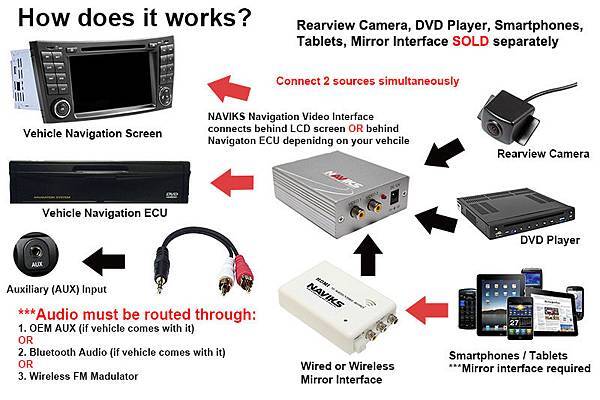

下面這張是解釋這個模組如何與該公司其他的產品來搭配, 還可以有許多其他的應用:

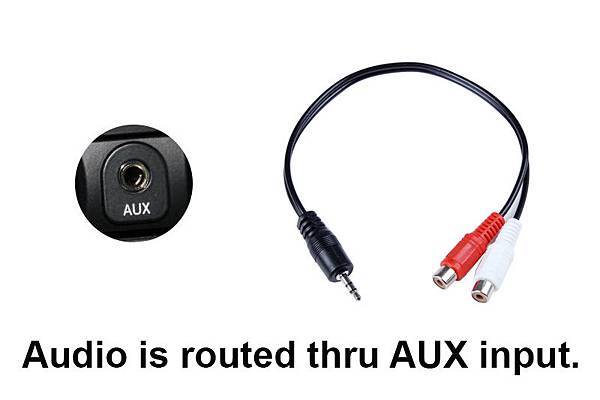

這個模組基本上只提供Video Input的功能,Audio Input的功能要另外處理,原廠是建議由原車的AUX Input 來接Audio 訊號, 不過我們目前主要是要接倒車影像, 所以沒有聲音這件事影響不大.

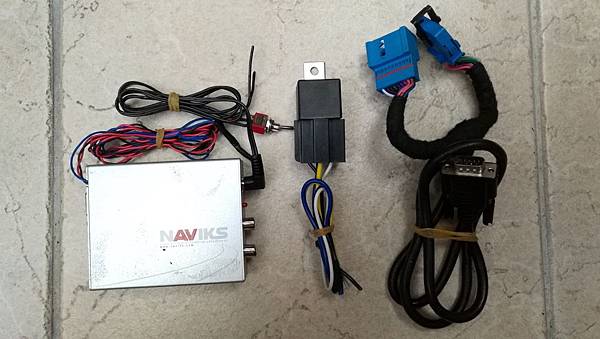

看完這個模組的介紹, 其實我有針對原本音響店的接法做了一點小研究, 如果把這個外接的Video Input 模組先取消, TV Module 直接連到原廠的大螢幕, 我之前講的那個畫面有雜訊的問題就消失了, 因此我判斷應該是原場模組供電的時間與後來音響店外加的這個Video Input 模組的供電時間不同所造成的問題, 既然之前我們有試過原廠的TV Module 就可以支援倒車攝影的功能, 所以就決定直接用原廠TV Module 的這個功能, 把這個Naviks 的模組給拆了, 拆除的模組如下, 抱歉還在車上的狀況當時忘了拍照, 所以只有拆下來的照片, 那個開關是用來選第二組Video Input 訊號, 而繼電器是用來供電給倒車攝影鏡頭的, 感覺大了點, 一般的攝影鏡頭耗電不太大, 應該沒有必要用這麼大棵的繼電器, 算是大材小用了.

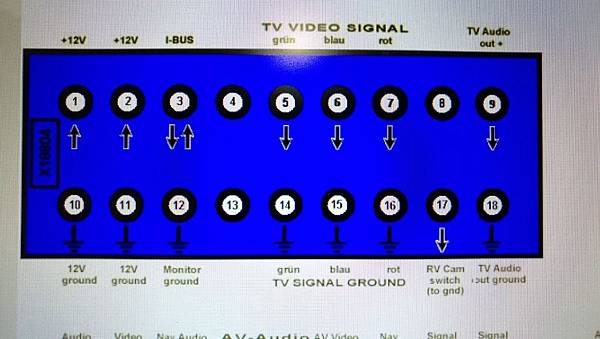

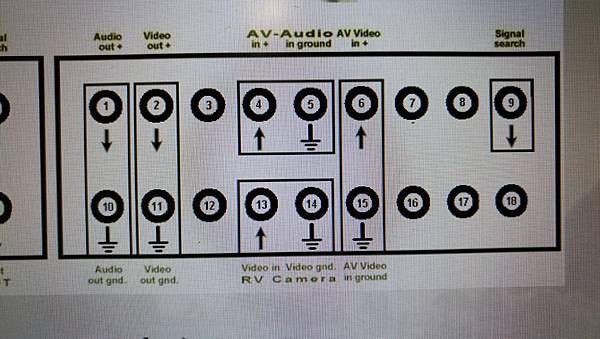

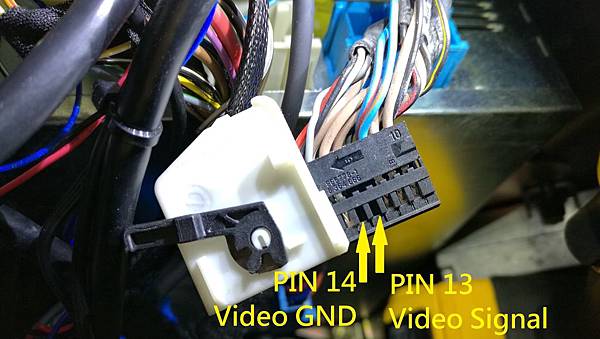

要用原廠TV Module 提供的倒車影像輸入功能, 就來複習一下, TV Module 上白色連接器的PIN 13 是倒車影像訊號, PIN 14 是倒車影像訊號的地線:

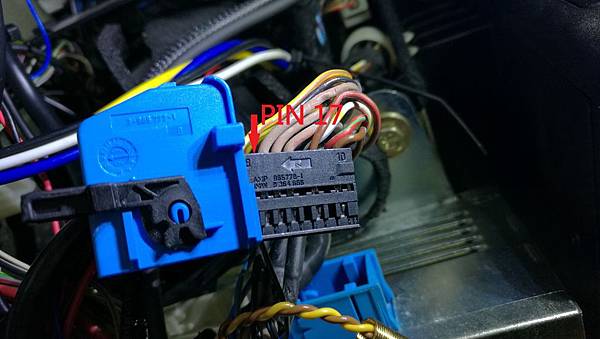

TV Module 上藍色連接器的PIN 17 是倒車影像訊號的切換控制訊號, 這根訊號不接就是正常的音響畫面, 這根訊號接地就是強制切換到倒車攝影鏡頭的畫面:

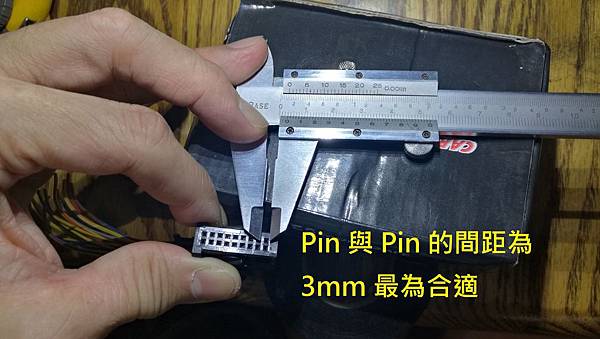

不過把原廠的連接器拔起來看了一下, 這些PIN 腳都是空PIN, 所以要先弄個PIN 腳塞進去才能讓訊號送到TV 模組內部, 先量一下什麼尺寸才是正確的, Pin Pin 之間的間距是3mm 的正好合用, 這類的連接器在BMW 車上應該不少, 去回收場拆幾個就有了:

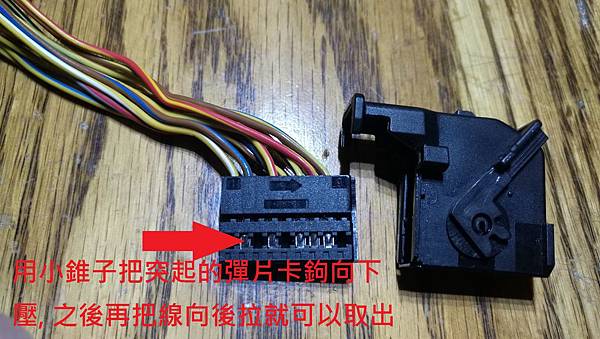

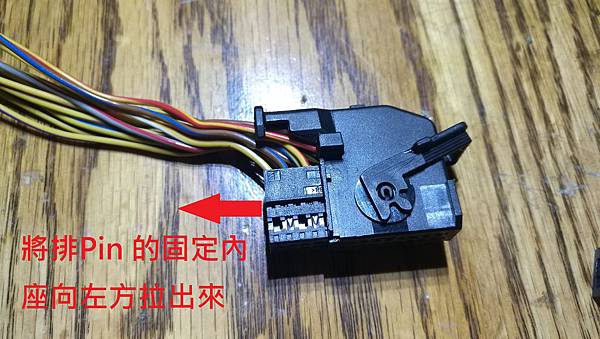

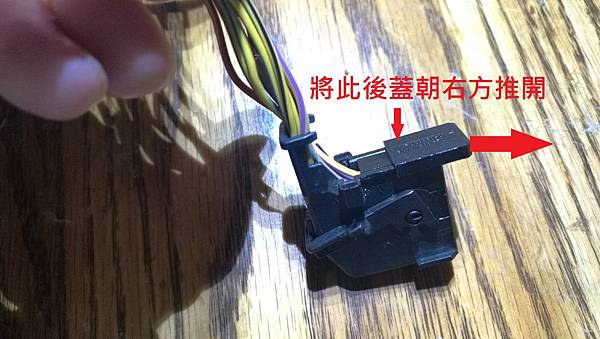

接下來就是如何把PIN 腳拆出來, 我直接寫在照片內了, 請直接看照片:

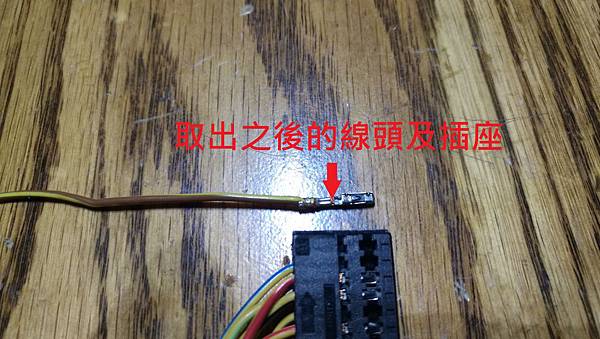

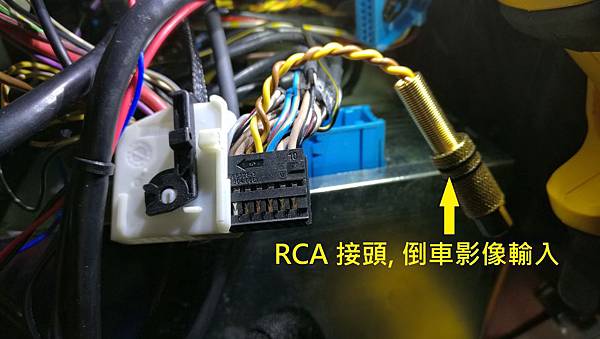

我們一共須要三根, 兩根給倒車影像的RCA, 另一根給倒車切換控制PIN, 下面兩張是安裝影像訊號的RCA接頭的PIN:

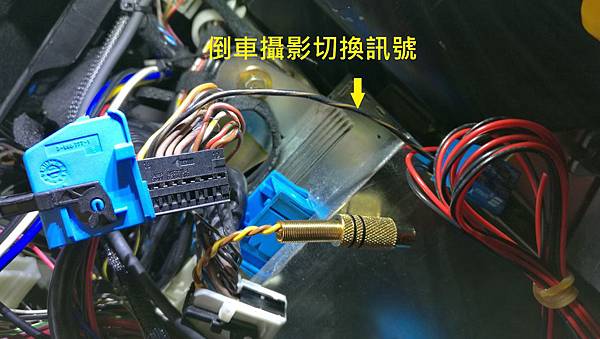

下面兩張是安裝倒車影像訊號的切換控制PIN腳插座:

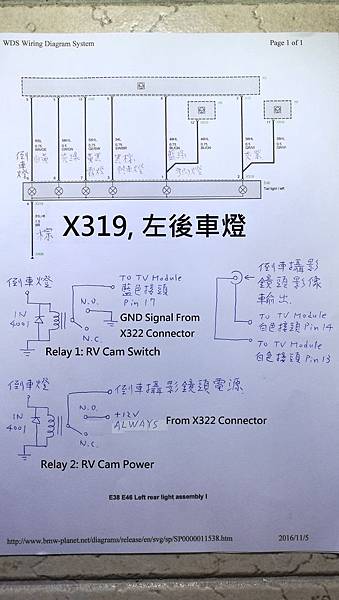

除了這三根線之外還有一些電路要接, 因為倒車影像訊號的切換控制PIN腳是倒車時要接地, 我們用倒車燈來驅動一個繼電器提供這個功能, 另外倒車攝影鏡頭如果直接接倒車燈的電源, 可能因為中間經過太多線路, 電壓有降, 原本測試的時候直接連接, 雖然有畫面, 但是會有雜訊, 因此用另外一個繼電器來供電, 電路圖如下:

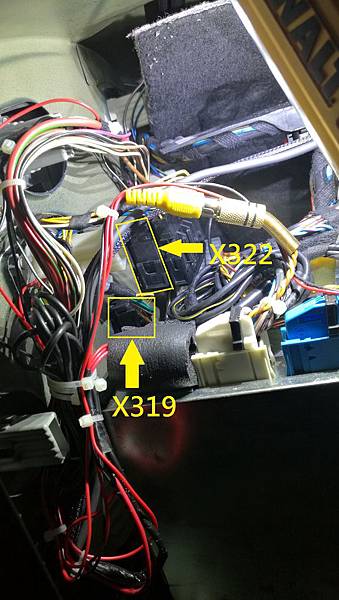

其中有些訊號在左後車燈上, 也就是X319 連接器, 有些訊號在X322 連接器上, 這兩個的位置都在左後行李箱內側, 如下圖:

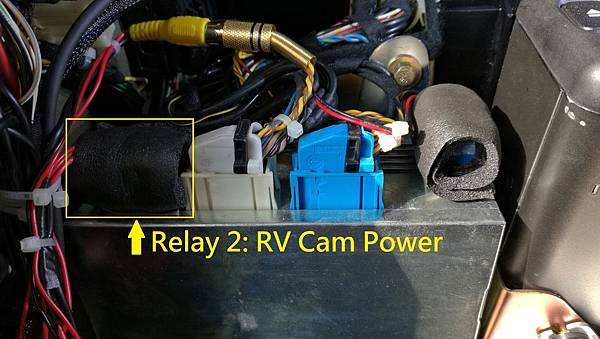

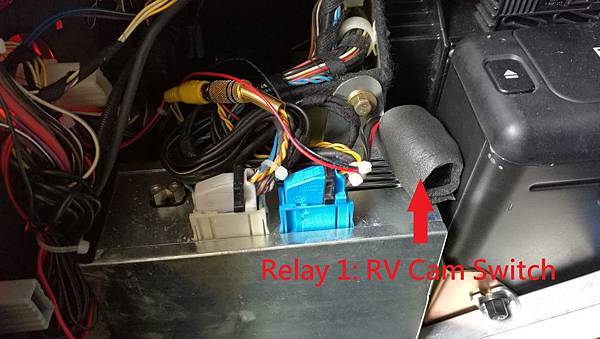

下面是繼電器接好之後外面用絕緣的泡棉包覆, 這樣比較不會在行車過程中產生碰撞的雜音, 再用雙面膠固定在TV 模組的外殼上面:


原本想偷懶不加第二顆繼電器, 直接連倒車燈的電源, 不過因為電壓不足造成畫面有雜訊,所以後來還是加了:

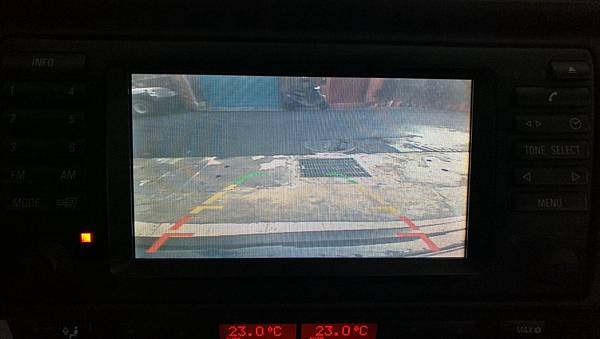

全部都接好之後就可以來測試了, 試完之後動作正常, 如下圖:

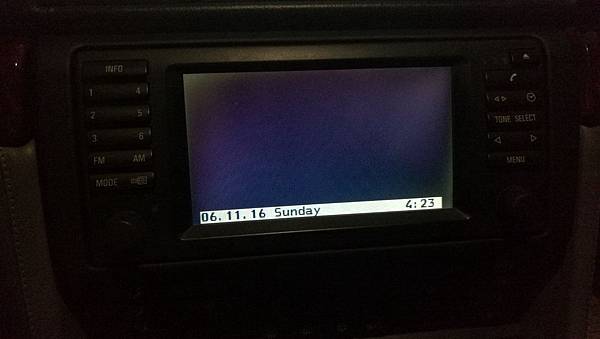

而原本會有雜訊的狀況被下面這個畫面取代了, 只能說心裡感覺很爽!


所以B12 倒車攝影鏡頭線路的修改就告一段落, 謝謝收看!
