BMW C43音響主機改AUX Input:

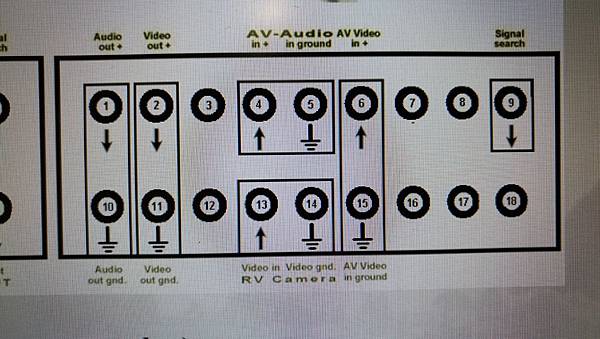

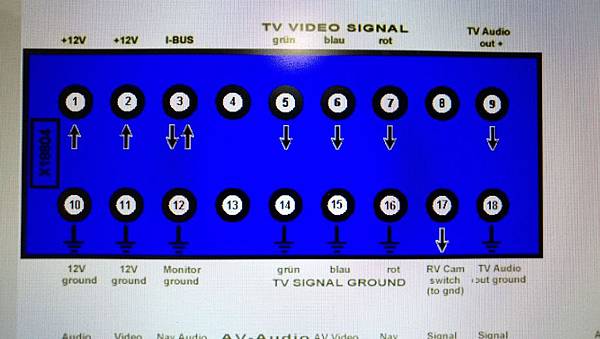

前一陣子試組了E38 原廠的大螢幕主機, 因為原來的系統要換掉工程還蠻大的, 因此要一次把所有的系統規劃好再上車, 這樣會比較有效率一些, 因為原廠的TV 模組系統與台灣的不合, 所以這個介面最有價值的是他的AV Input 的功能, 但是很不幸他AV Input 只有支援單音, 所以實用性也沒有很高, 再加上我最想用的是導航的畫面, 而實際上在導航的過程中, 我們會希望可以聽收音機或是其他的音源, 因此將畫面與聲音的輸入選擇分開是比較合理的做法, 因此目前的想法是要利用TV 模組的倒車輸入來做這個事, 因此要先試一下到底這個倒車的Video Input 是否有效, 因為這個訊號在WDS 完全沒提, 不知是真是假, 在網路上搜尋了一下找到這一份資料, TV 模組藍色及白色接頭的說明, 如下圖:

白色連接器的PIN 13 & PIN 14 是倒車攝影鏡頭的信號及GND


藍色連接器的PIN 17 GND 就會強迫把畫面切到倒車的攝影鏡頭, 這個Video IN 除了接鏡頭之外當然也可以接其他的訊號源.

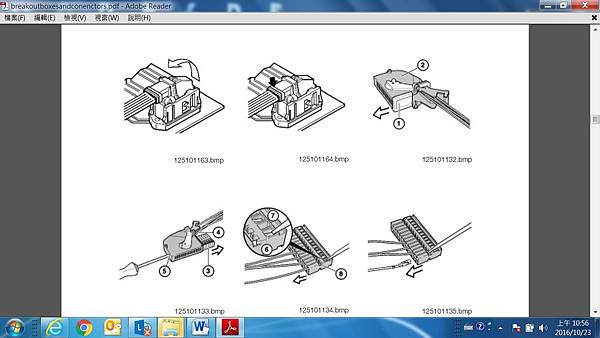

不過看了一下手上的線組, 這三條線都完全沒有拉出來, 因此要自己想辦法, 找了一條去回收場拆的線組, 把線頭拆下來再插入相對應的PIN , 拆連接器的方式可以看這張圖:


或是想看更詳細的可以看這一篇:

http://www.e38.org/breakoutboxesandconenctors.pdf

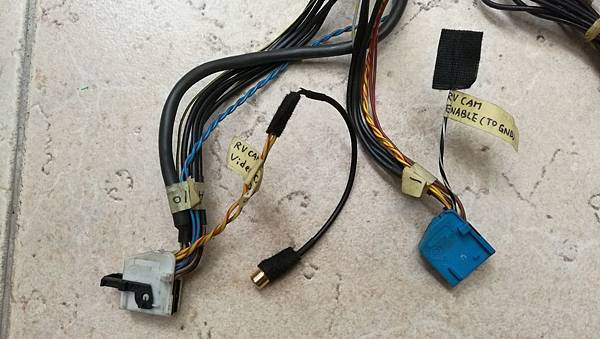

線頭裝好了之後就可以把Video Connector 接上, 等一下就可以來試看看是否有效, 接好線頭的照片如下:

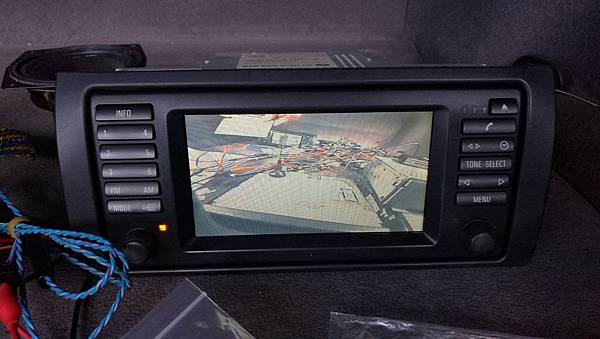

上車測試, 果然是有效的, 照片如下, 這個畫面是接倒車攝影鏡頭:


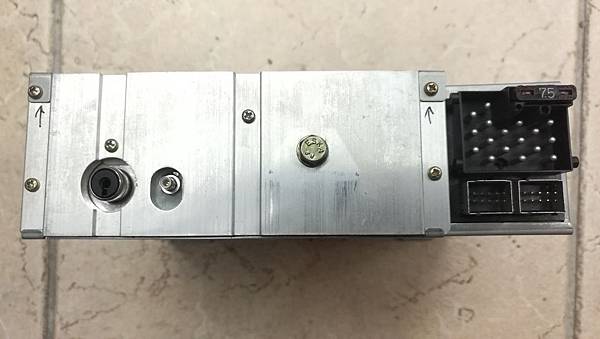

接下來談一下C43 如何改AUX Input, 原廠的導航配備, 音響主機其實是放在行李箱內的, 當初買的那一整套搭配的是C23 的主機, 後期車款搭配的是C43的主機, 聽國外車友的說法, C43 的音質似乎比較好一些, 因此有購入一台, 就拿這台來修改

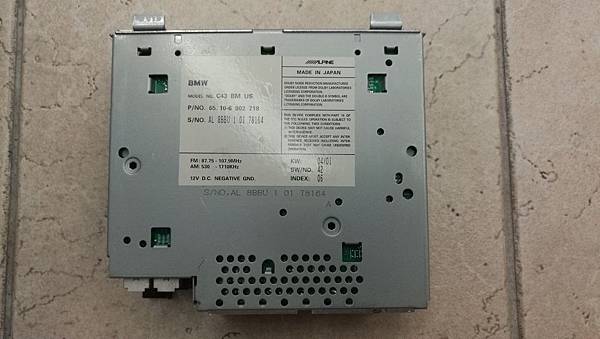

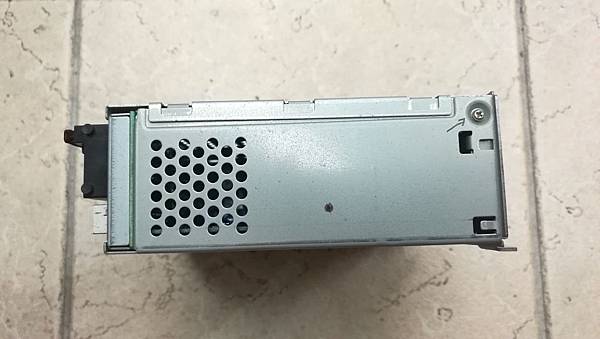

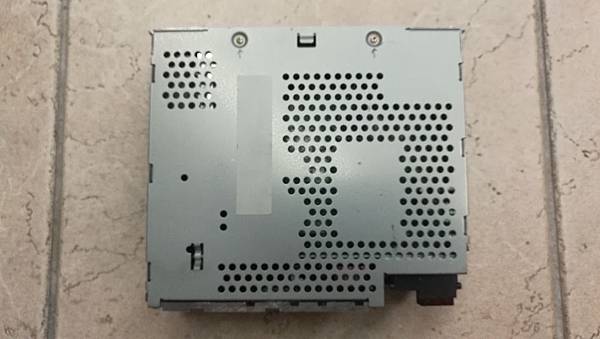

首先要把機器拆開, 上面兩顆(), 左右兩顆(), 後面兩顆(), 照片如下:

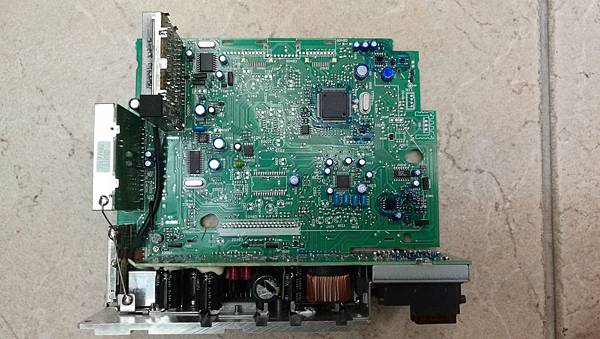

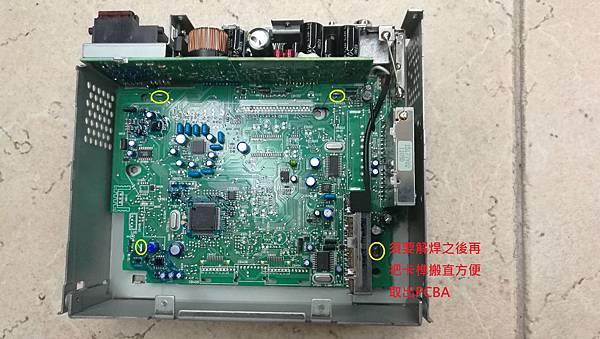

拆開之後就可以看到電路板了, 不過因為我們要拆板子上的零件還要追線路, 所以要把PCBA 拆出來, 電路板是由四個鐵片的卡榫卡住的, 右下角的有用錫焊住, 所以要先解焊, 之後再把鐵片卡榫搬直就可以把電路板取出來了, 如下圖:

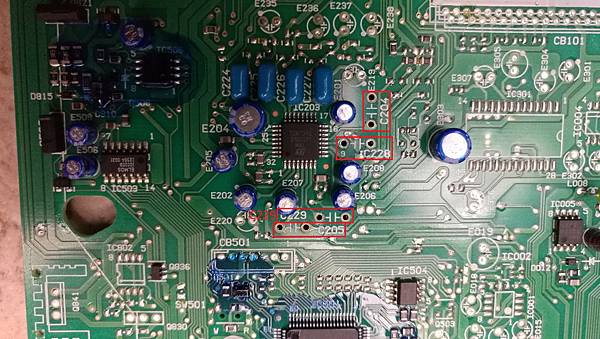

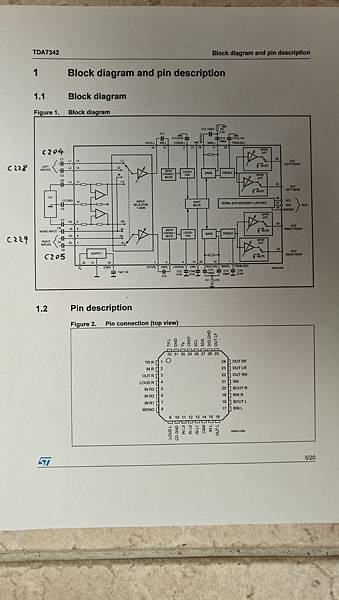

板子上有一顆TDA 7342 是用來選擇訊號源的IC, 找了他的DataSheet, 再對照PCB 上的線, 有把輸入訊號的相關零件標示在圖上:

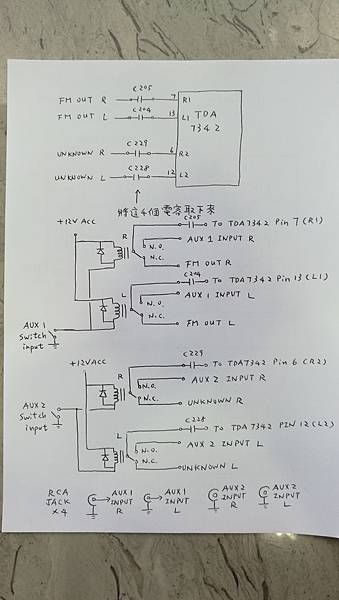

修改的想法很簡單, TDA7342輸入端的電容拆下來, 再用這個電容的兩端把訊號送到繼電器透過外接的開關來切換, 看是選擇我們外面另外送的訊號還是走原廠設計的訊號, 至於為什麼要做兩組輸入, 其實我只須要一組, 原因是我不知道那一組是對應到什麼訊號, 所以乾脆兩個都改好, 之後再來決定要用那一組, 所以線路圖現在標示的FM Output 這也是我試完後才知道的, 剛開始在設計的時候也只是把他當成另外一個Unknown Input, 線路圖如下:

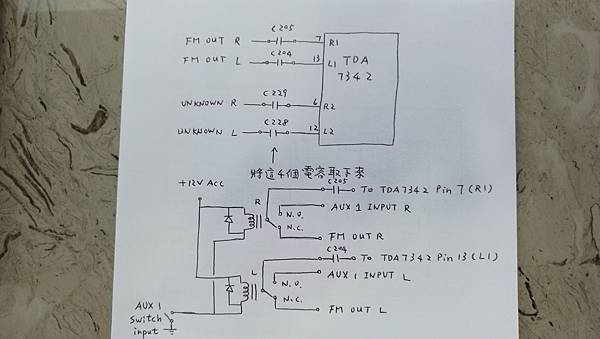

這張有點大可能看不太清楚, 而且其實我們只須要一組, 所以把上面的部份再PO一張:

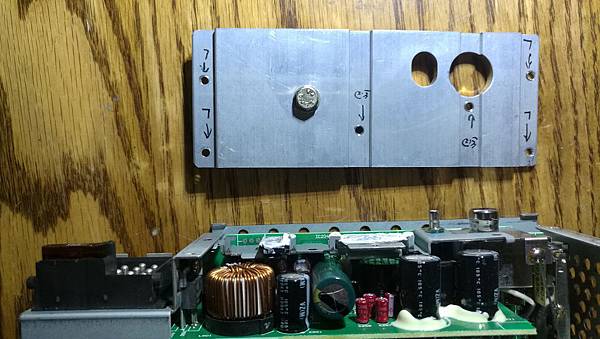

要拆PCBA 時把後面這塊散熱片拆下來會比較好拆, 中央兩顆螺絲是細牙的與其他的螺絲不同要小心:


再來就是要把C204/C205, C228/C229 這四個電容拆下來, 拆的時候要小心, 不要把零件弄壞, 因為之後還要重複使用這四個零件, 這四個電容是184 (0.18uF)的數值, 如果要低頻好一些也可以換大一點的電容, 拆這個要有點技巧, 小心慢慢拆就是了:


上面應該看不清楚, 再來一張近照:

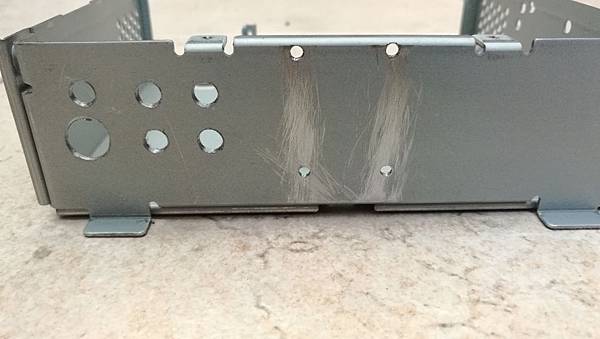

再來就是苦工了, 先把零件的洞挖出來之後才能開始拉線, 最左上方多挖了一個洞, 不過沒關係還是可以用:


再來拉線就沒什麼好寫的, 就是依線路圖拉就對了, 只是拉完線還真的不少:

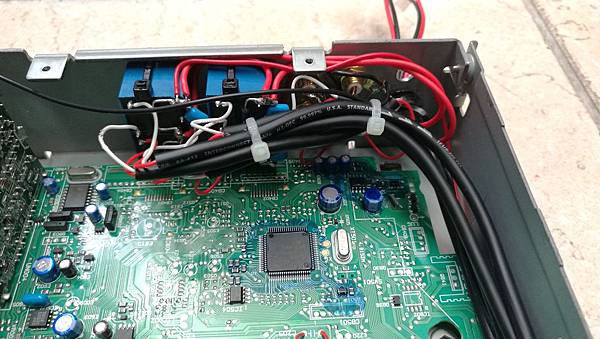

藍色的方塊是繼電器,用束線帶固定在鐵板上, RCA 頭是鍍金的:

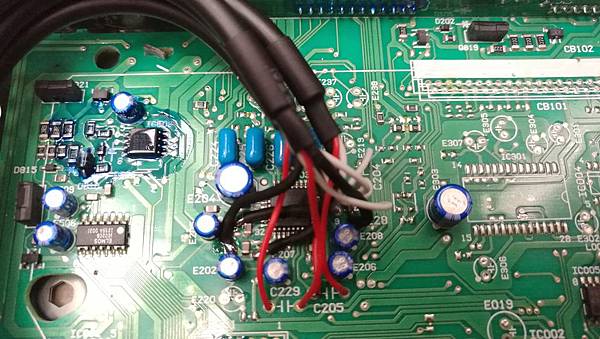

黑色是地線, 紅色是R 白色是L, 線太多IC 都快看不到了.

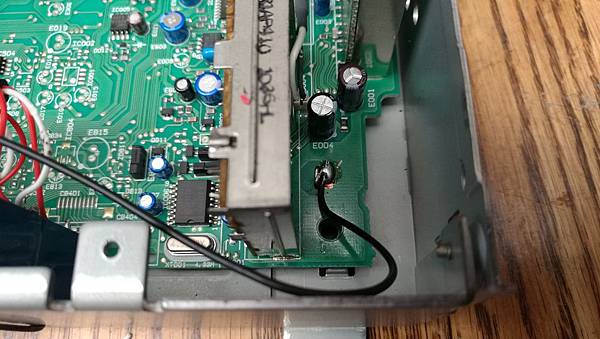

RCA 座的地線直接拉一條到PCB 上的地線, 避免地線接地不良:

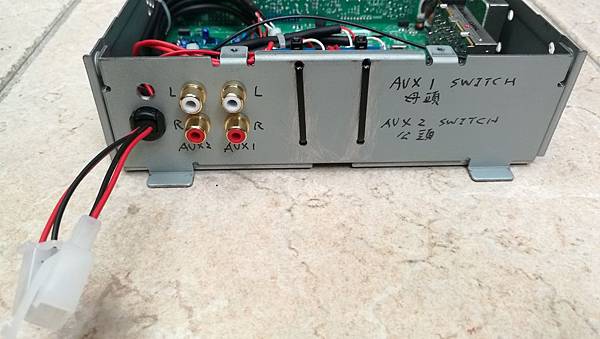

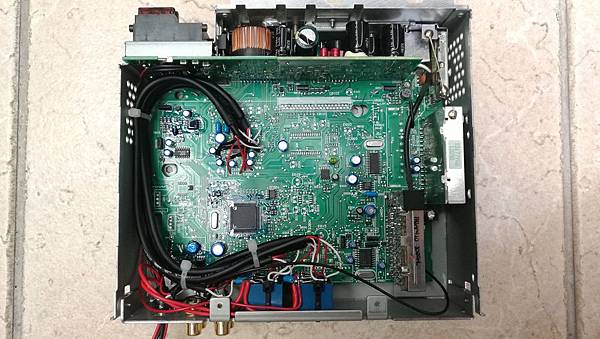

全部接好的外觀圖, 左邊的兩個連接器是用來控制切換AUX Input的開關:


完工之後上車測試, 因為剛開始不知道那一組AUX 是對應到什麼訊號, 所以要不同訊號源都切一次, 再用外接的開關來切換, 看看聲音會不會切過去, 試了一輪之後發現AUX 1 是對應FM, 也就是說主機選FM之後再切AUX 1 的開關就可以撥放由AUX 1 送進去的訊號, 但是AUX 2 試了半天沒發現對到那一組, 我猜有可能是對應TAPE, 因為試的時候手上沒有卡帶所以沒辦法試這一組, 所以其實第二組AUX 輸入不做也可以.


測試的時候沒想到要拍Video, 因為這個狀況用照片比較難表現, 不過這個AUX Input 的修改是成功的, 與大家分享一下.

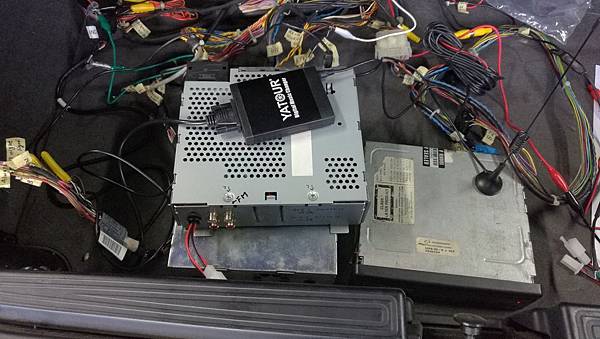

後記: 那個Yatour 的模組也是可以用的, 不過聲音稍小一點, 我想保留CD  同時增加AUX Input, 所以沒有用YatourAUX Input, 這邊是順便測一下這個模組的功能.
