2007 LS460L 音響維修:
這台算是老婆的備用車輛，有需要開大車的時候才會出動，不過去年車上的DVD有點狀況，讀不到片子，問了原廠感覺維修費用有點高，所以在EBAY上買了一組音響讓原廠幫忙換上去，當時含運費的價格應該是在一萬塊上下，不過還是比原廠便宜許多，這幾天開車下南部發現有個狀況，就是收音機會不定時自己亂跳，原本想再買一組來換，不過後來想到之前換下來那組是DVD的問題，正好可以兩組來湊一下，組合出一個沒問題的機器，也算是廢物利用一下，所以今天的任務就是要做音響拆裝還有模組交換，LS460音響拆裝的方式請參考這一篇:
https://www.youtube.com/watch?v=Vs5w1jYcxXw

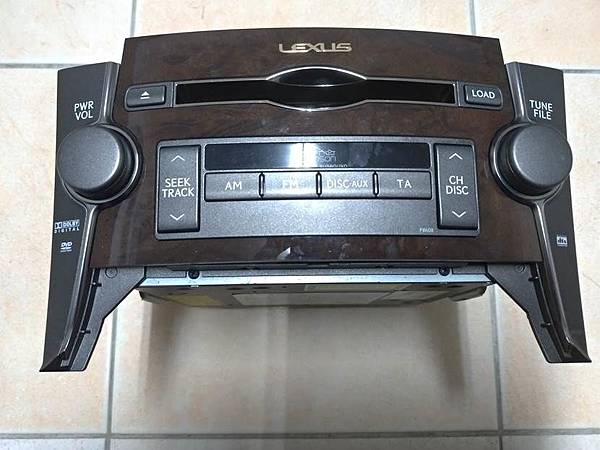

拆下來之後的模組:

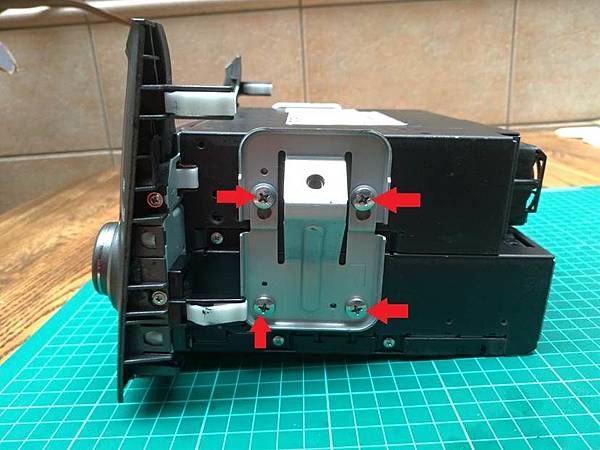

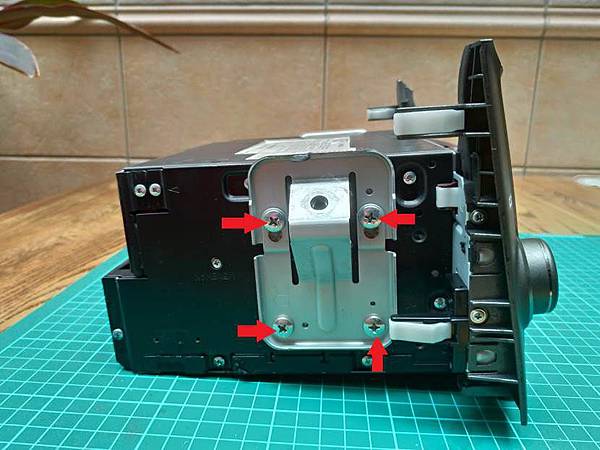

接下來先把側面的固定支架拆掉, 每個支架有四個大螺絲:

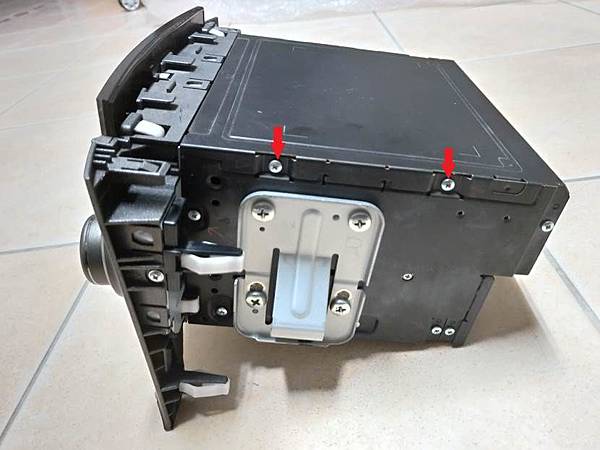

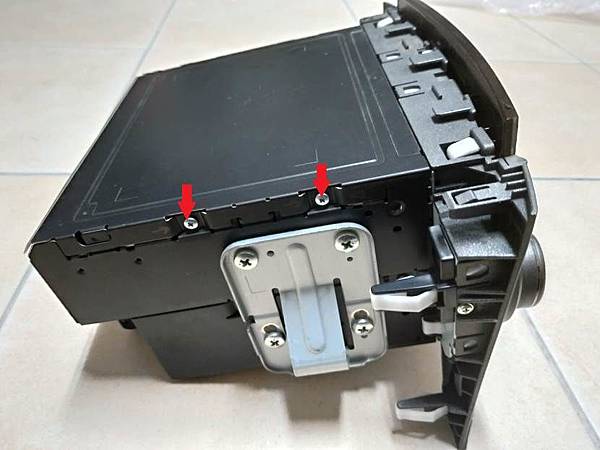

拆完之後再把DVD上蓋的鐵片拆除，左右各兩顆螺絲:

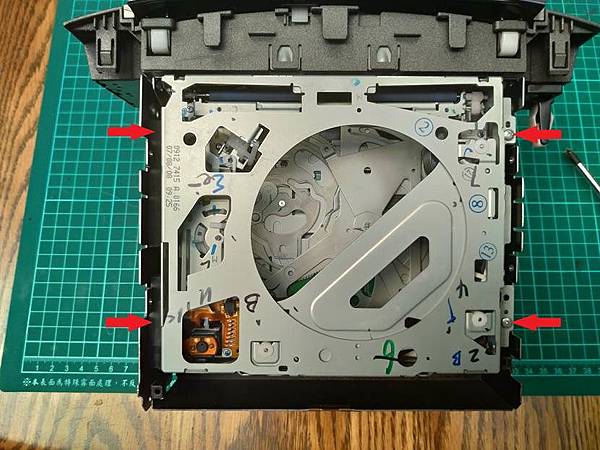

上面兩個動作可以同時進行，拆完之後就可以看到DVD模組了，這個模組左右各有兩顆螺絲，不過左邊的目前看不清楚，後面會有更詳細的照片說明:

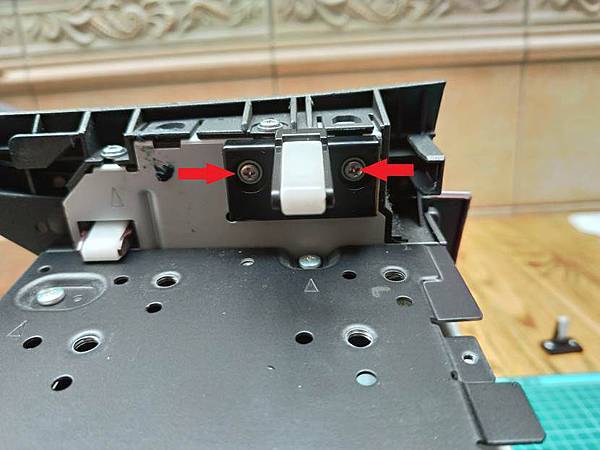

接下來要拆側蓋，不過側蓋的螺絲有一棵被固定柱擋到，所以先把左邊的固定柱拆掉:

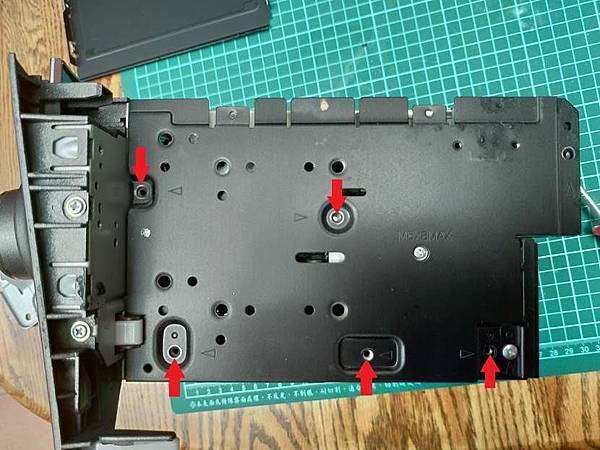

拆掉之後就可以把側板拆下來，一共五顆螺絲，如下:

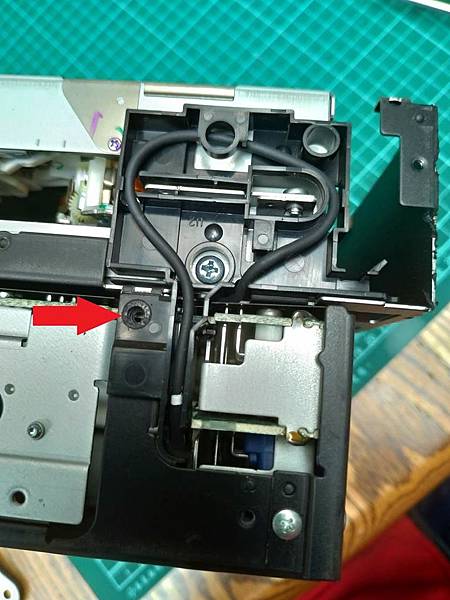

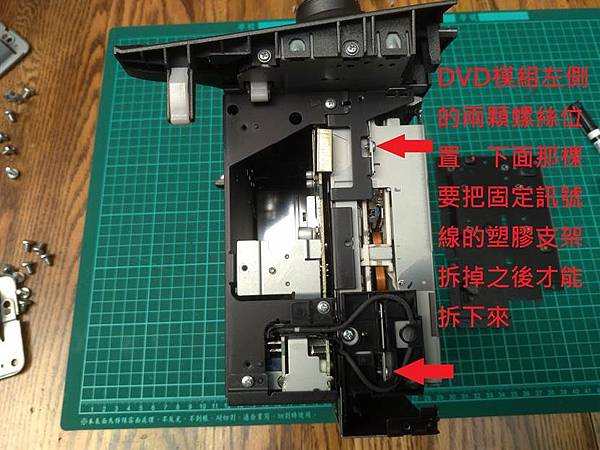

側板下來之後就可看到左邊固定DVD模組的兩顆螺絲，不過在拆模組之前要先把一根訊號線的固定支架拆下來，這個支架只有一顆螺絲固定:

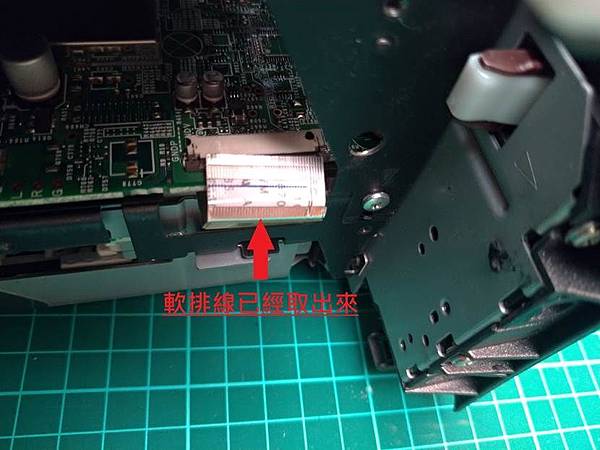

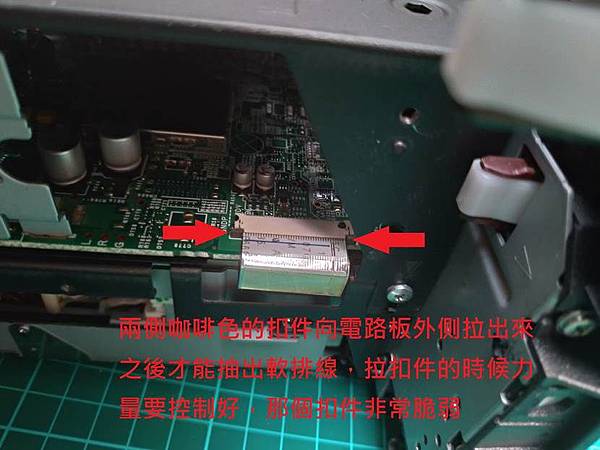

支架拆除後要先把DVD模組與電路板的訊號線拆掉，一個是軟排線，一個是隔離線，拆軟排線的時候先把連接器左右兩端的咖啡色扣件向外拉之後才能去拔軟排線，而且在推那個扣件要小心，因為這種連接器本體的強度不是非常強，太用力就會被破壞掉:

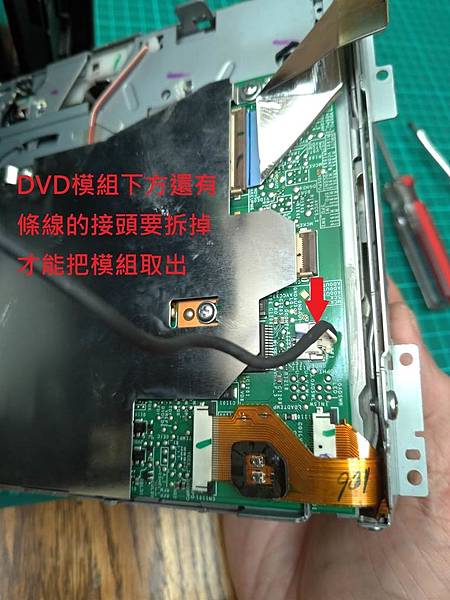

軟排線拆掉之後把固定模組的四顆螺絲取下來就可以看到在模組背面的訊號線，直接拔掉整個模組就可以取下來。
再來就是苦功，對另一個收音機的組件做同樣的動作，然後把兩組好的部分湊成一組，之後再裝回車上就可以，安裝就是反向動作不再多說，裝好之下整個下午開出去三個小時確認DVD & RADIO動作正常，表示大功告成，又省了一筆，供車友們參考，謝謝收看!
