SAAB 9-5 電折後視鏡維修 (SAAB 9-5 Auto Folding Door Mirror Repair)

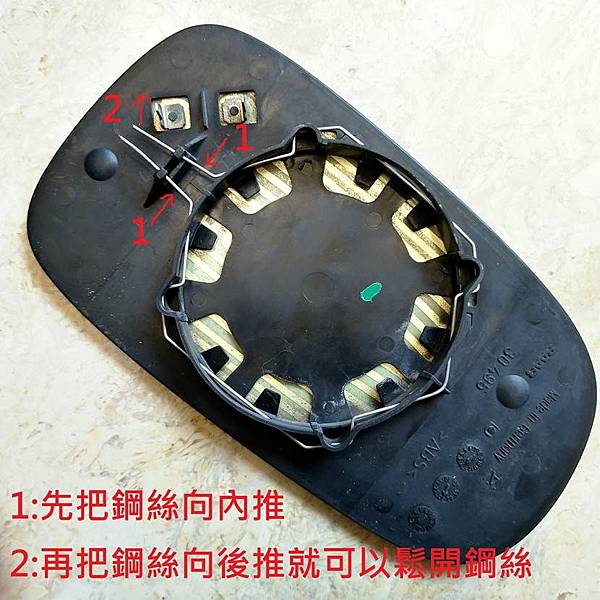

這幾週有去肉場找料，正好看到有台9-5有電折後視鏡，就拆了回來，至於拆裝的過程，因為網路上資源很多，我這邊就不再說明了，會拆這個是想幫我2000年的老車升級一下，所以包括那個電折的開關也一起拆了回來，不過依原廠線路接好測試過之後，動是會動，但是大概只會動個20~30度，根本沒辦法到定位，試了好多方法都沒用，決定把照後鏡給拆開研究一下，拆裝的方式不難，首先要把鏡片移除，把鏡片靠車身那頭盡量往外拉，鏡片後面有兩條鋼絲，先向內再向後推，把鋼絲推離開固定的機構，鏡片就可以拔下來，請看照片:

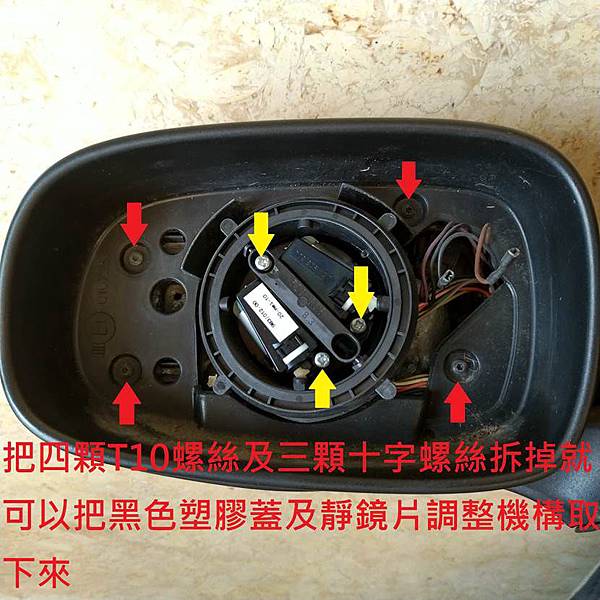

但鏡片後面有兩條加熱用的電線要拆掉，之後就可以把鏡片取下來，再來把固定鏡片調整機構的三個螺絲拆除，這個控制鏡片上下左右的機構就可以整個拿下來，再來是靠駕駛這側的塑膠殼，一共有四顆T10的星形螺絲，拆掉之後用個小的一字起子把前後塑膠殼分開，靠近車身端有個小倒勾，要小心避免拆斷，分開之後這個塑膠殼就可以取下來了，請看照片:

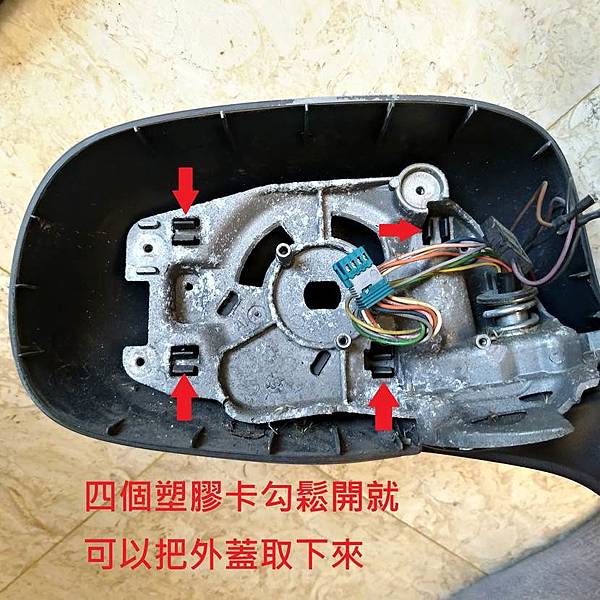

最後把照後鏡背面的塑膠殼拆掉，這個在內面有四個塑膠卡勾，用一字起子把卡勾推開就可以取下來，請看照片:

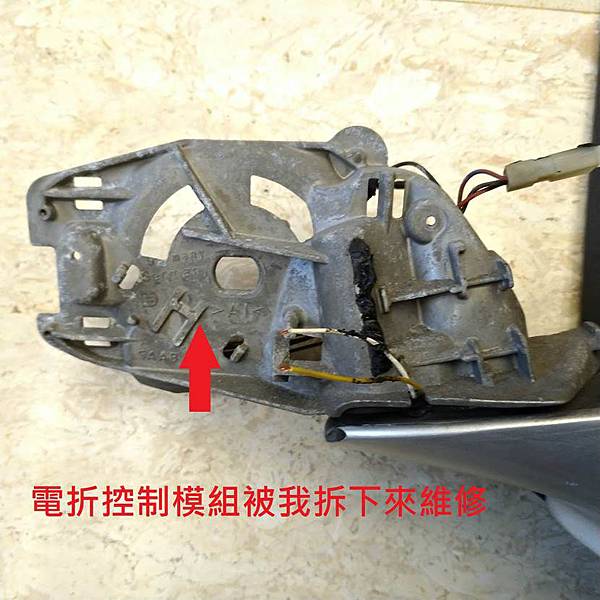

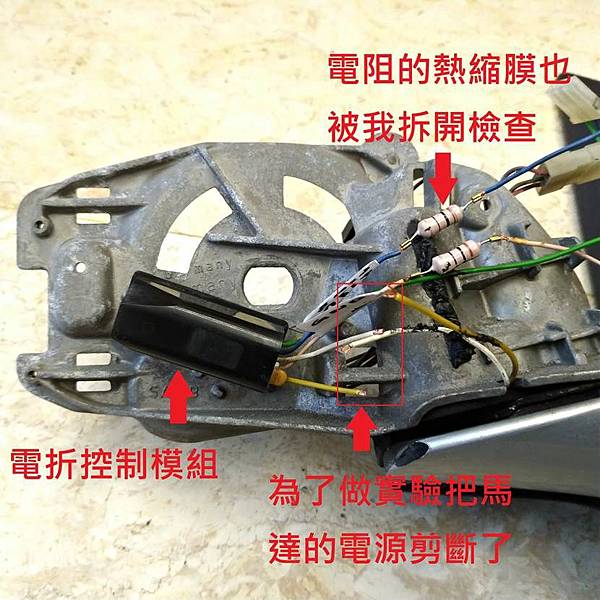

拆開之後發現在照後鏡的背面有個控制電路，就是那個長方形黑色的小盒子，因為動作不良，所以我把那個控制電路剪掉，直接供電給馬達，請看照片:

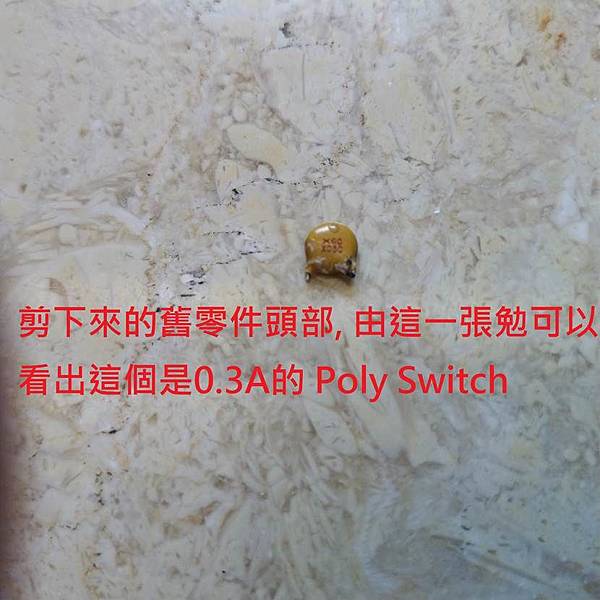

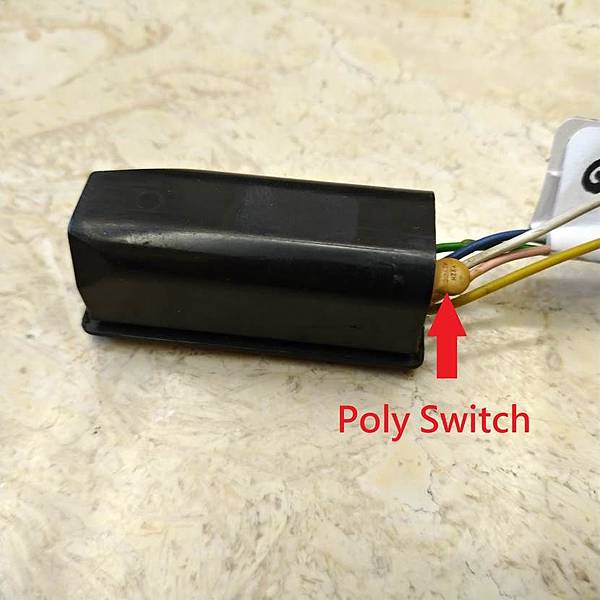

說也怪，直接供電之後就可以收折或是打開到定位了，實驗的過程有量馬達的耗電，正常運轉時電流是0.5A以下，到定位卡住的時候大多會超過1A，最多2A，看來應該是那個模組內部有零件老化需要更換，Poly Switch 如照片所示:

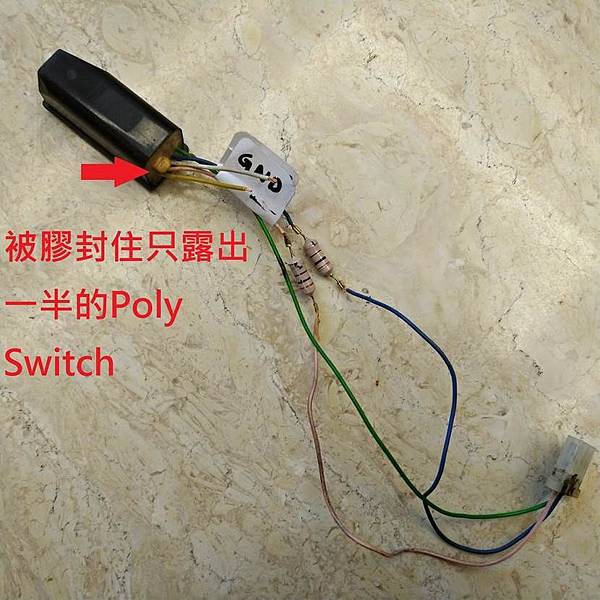

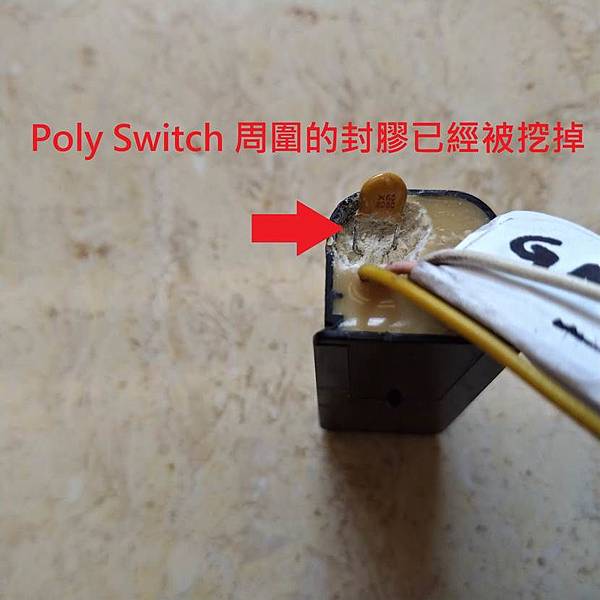

本來還在想要如何處理，不過社團內的車友提供了一個訊息，有車友說把露在黑色模組外面的Poly Switch換掉就可以修復，所以我做了個實驗，先把原本膠封的部份挖開，請看照片:

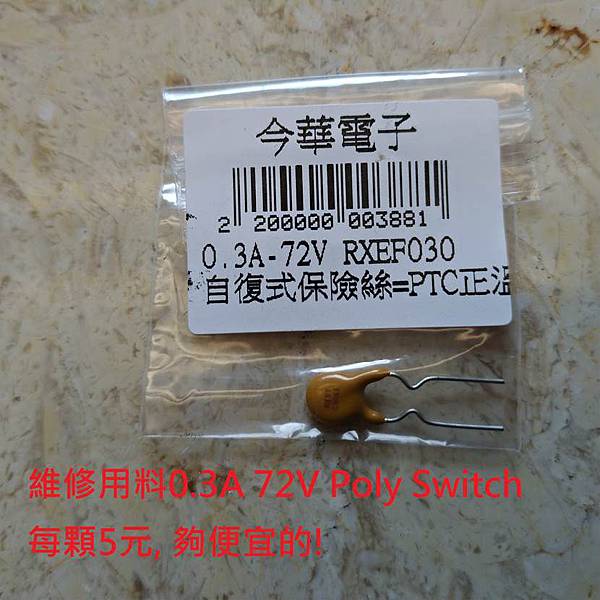

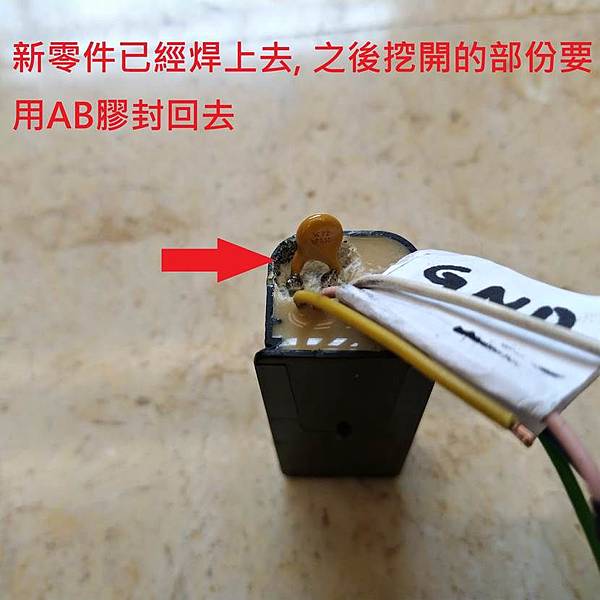

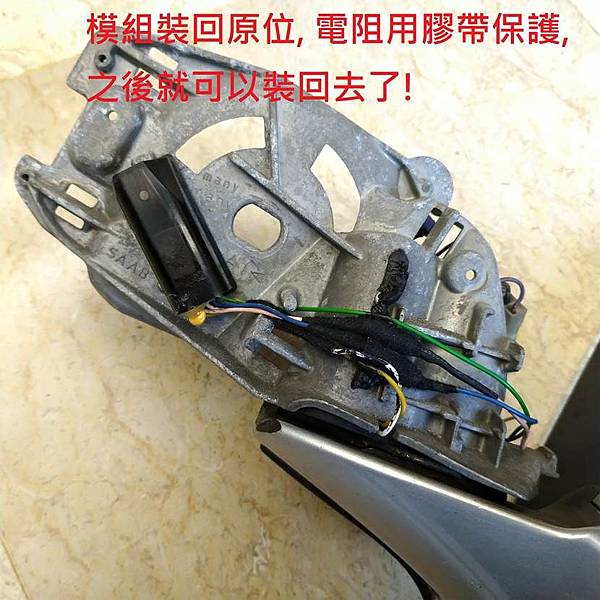

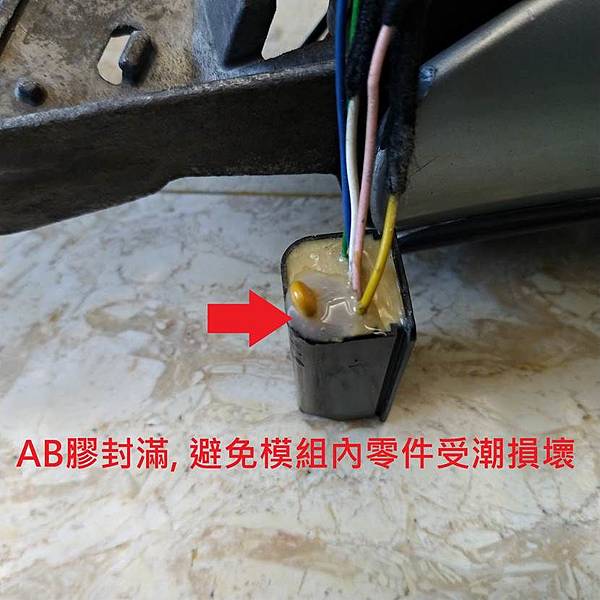

讓這個零件的金屬腳露出來，用個電夾把這個Poly Switch的兩腳短路，接下來串上電流表，再依車上接線的方式接好來做測試，測試的結果是照後鏡的動作可以到定位了，但是到定位之後馬達的電流不會切斷，這個狀況證實了那個poly switch 應該確定是損壞了，所以只要找到料應該就可以救回這兩個電折後視鏡，所以今天一早就到光華商場去找料，問了兩三家，終於在今華電子找到這個料，價格不高，我們要用的這個每顆五元，料件有了，就要來更換，
