SAAB 9-5 藍芽FM轉接器改裝:

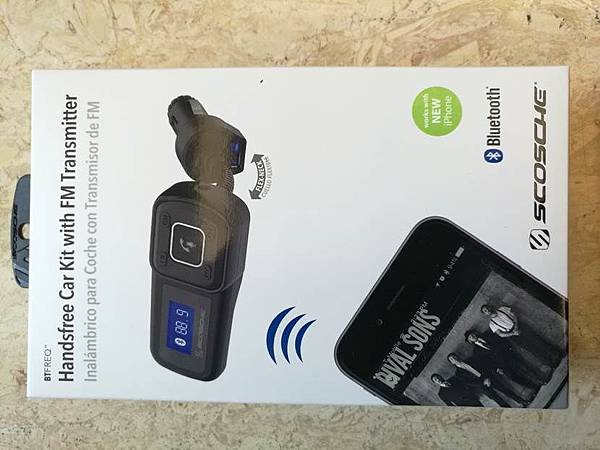

今天要來幫我的SAAB 9-5老車的音響做一點現代化， 現在年輕人聽音樂通常都是用手機做streaming， 原廠的音響沒有藍芽的功能當然就沒有辦法用手機聽音樂， 要改藍芽也有好多種方式， 我這邊用的是比較偷懶的方法透過藍牙FM轉接器， 手機的音樂透過藍牙FM轉接器接收之後，再用FM訊號發射出來，

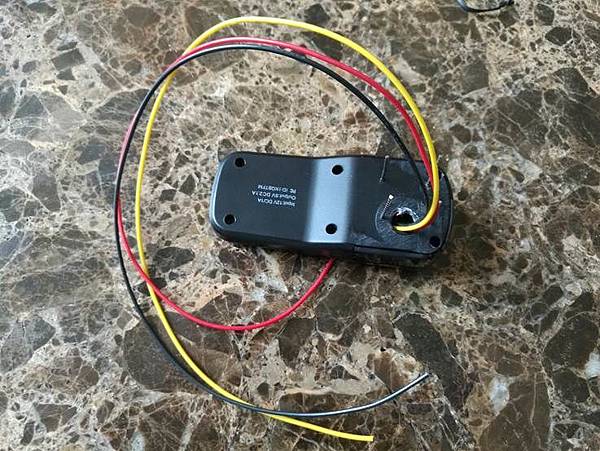

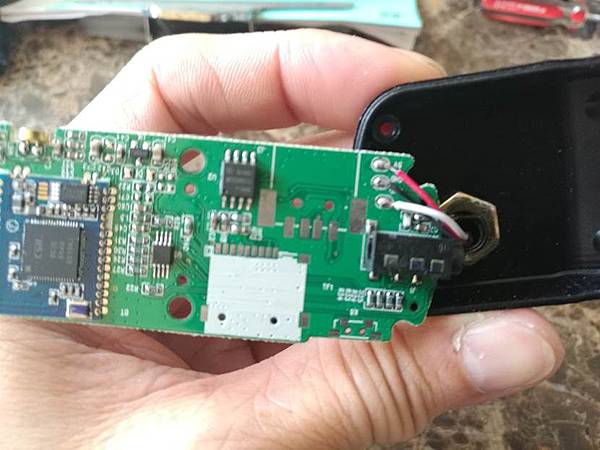

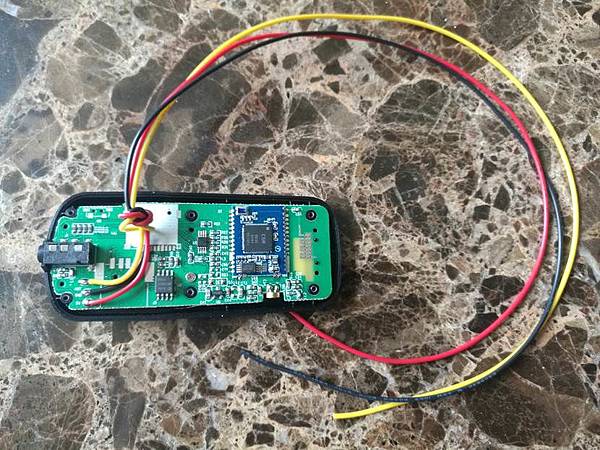

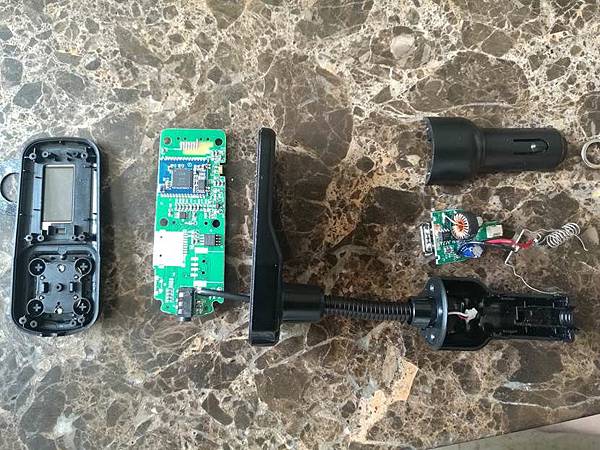

首先把這個轉接器給拆開， 拆開之後把中間蛇頸的部分剪掉，然後把電源線及FM天線接好，照片如下:
因為我們要接到車上的點煙器，中間有多一個2 Pin的Connector，

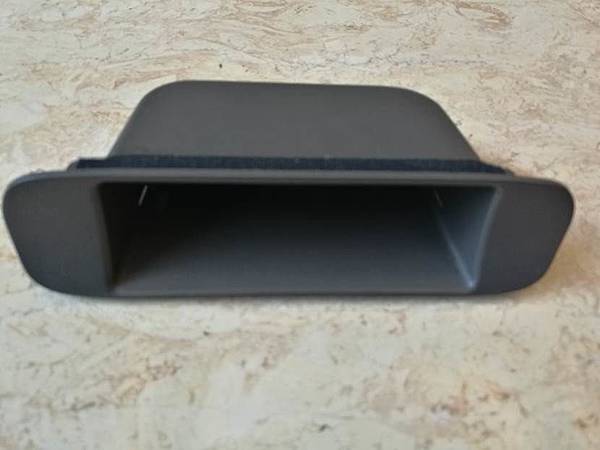

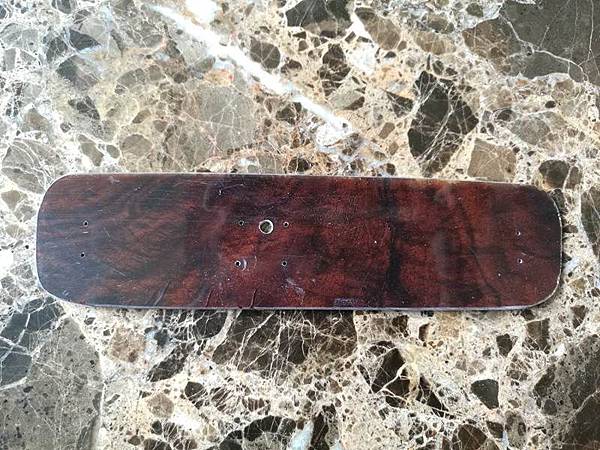

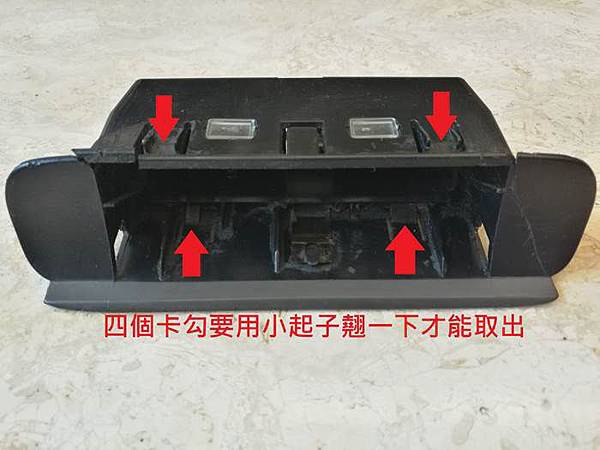

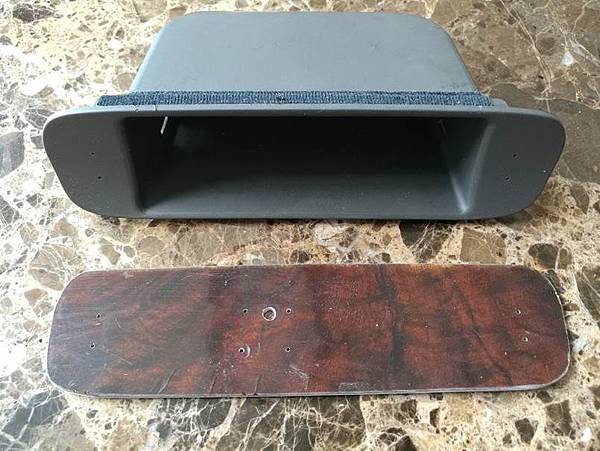

置物盒前面的開口部份我們廢物利用一下，拿BMW E34排檔座的核桃木飾板來裁切，做一個蓋板放在置物盒前面，下面這張是裁切好的蓋板, 全手工打磨的! 材料是BMW E34排檔座的核桃木飾板, 上面已經打好固定轉接器的孔位, 照片如下:
然後我們再把藍牙FM轉接器固定在這個蓋板上， 蓋板再用雙面膠黏在置物盒前面，電源就固定在置物盒內部， 留一條電源的線頭出來，接到車上點煙器的電源就可以了，轉接器固定的方式是類似訂書機的概念, 我們用迴紋針的金屬當成訂書針來使用, 先打孔, 把金屬線穿過轉接器本體的下蓋, 再與我們裁切的蓋板固定在一起, 照片如下:

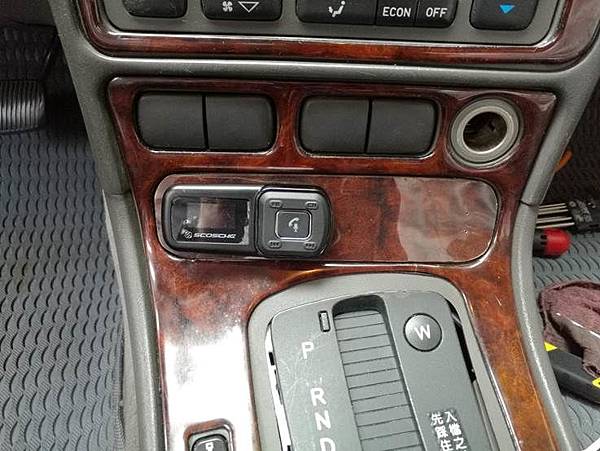

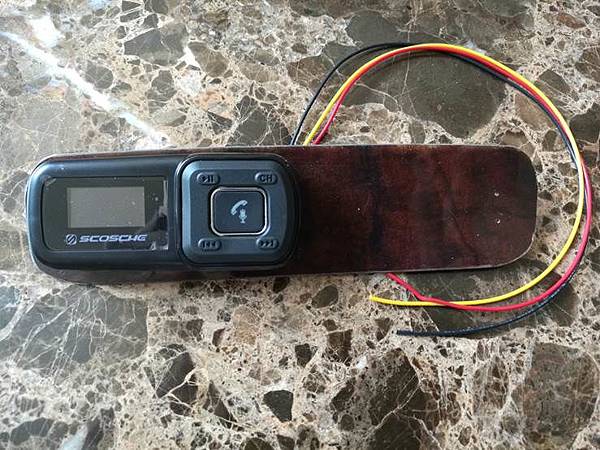

這張是已經固定好的狀況:
要接車上的點煙器電源要把排檔座旁邊的飾板拆掉， 拆除的方式不難，先把煙灰缸拔出來，

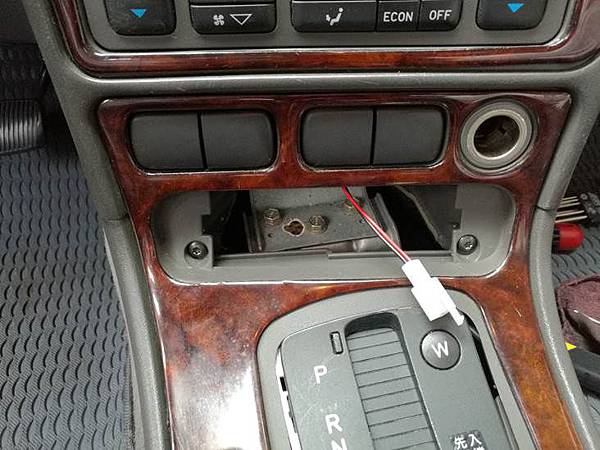

拔出來之後可以看到左右兩側有兩個星型的螺絲， 先把這兩個螺絲轉下來， 再由排檔飾板的後方往上拉， 把中控鎖開關後面的線組拆掉， 這樣整個排檔桿的飾板就可以取下來了， 取下之後把點煙器後面的接頭拔掉，然後把我們預留的2 Pin Connector的線組焊上去， 抱歉這邊照片忘了拍，只有焊好裝回去的照片，照片如下:

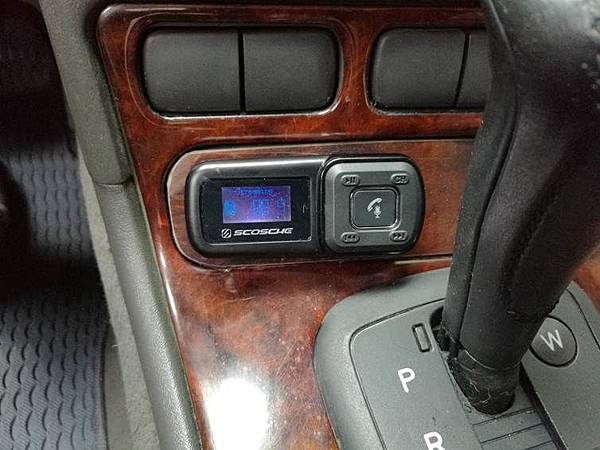

這樣就算完工了， 裝回去的動作就是反向順序， 把所有的東西歸位之後就可以來測試一下藍芽FM轉接器的功能， 打開電門，打開手機，把轉接器輸出頻道設定為88.9 Mhz，把車上音響頻率也調到88.9Mhz，

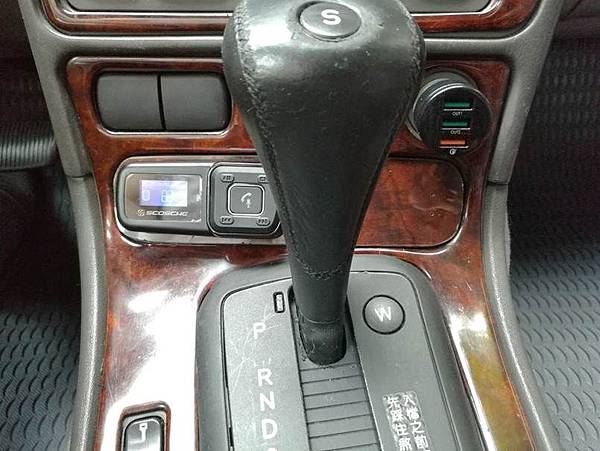

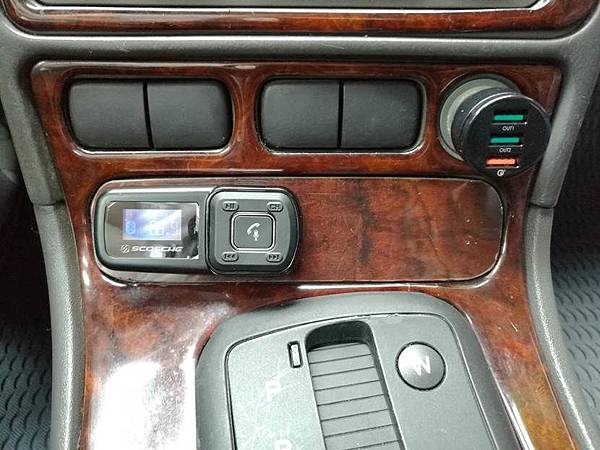

那個E34的木紋飾板與SAAB 9-5的飾板顏色的紋路竟然非常的搭配, 看不出來是不同車款上的木紋飾板.
那的USB 快充有支援Qualcomm 的QC 3.0 快充也很不錯.
這個轉接器本身還可以調整FM輸出的音量，
