SAAB 9-5 升級自動防眩車內後視鏡: SAAB 9-5 Auto Dimming Mirror Retrofit:

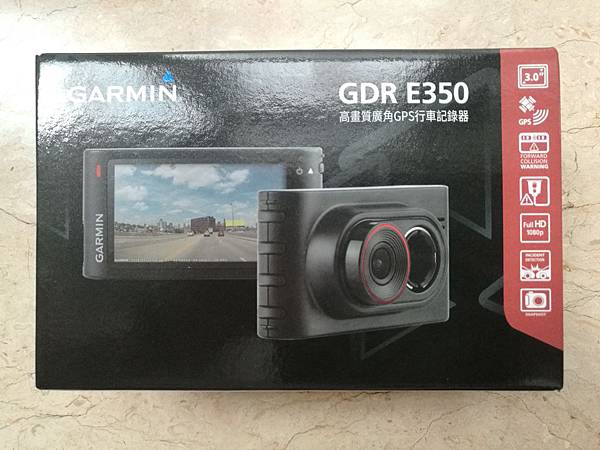

今天要來處理的項目是1:安裝行車記錄器2:升級自動防眩車內後視鏡， 照片如下:

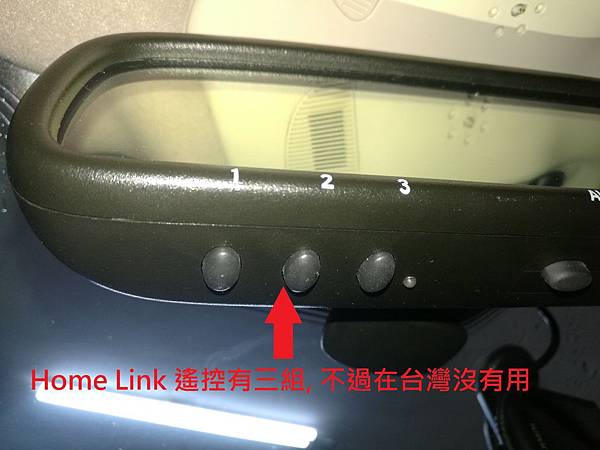

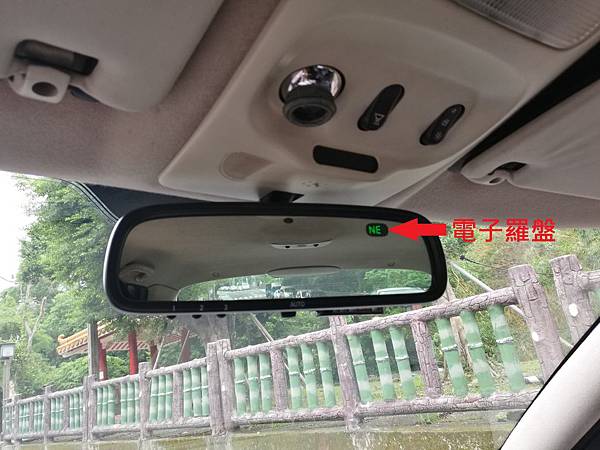

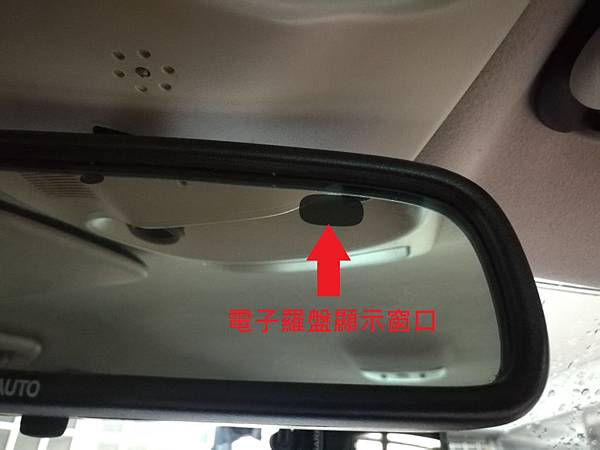

這個車內後視鏡除了防眩光的功能之外還有電子羅盤及三組Home Link, 照片如下:

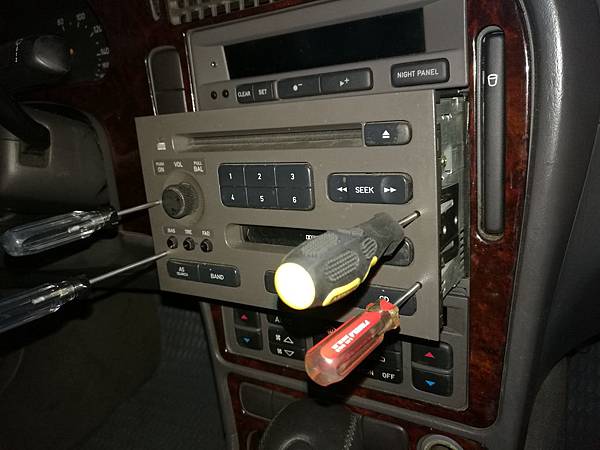

裝行車紀錄器的主要工作是接電及走線， 行車紀錄器的電源最好是直接拉+12V ACC的電源，引擎一發動就開始錄影， 車輛熄火之後就停止錄影， 我們的9-5車上的音響系統後面的連接器Pin2 是+12V ACC，Pin4是GND， 所以待會由音響後面來接+12V ACC的電源， 拆音響的方式很簡單 ，直接拿四隻尖頭的螺絲起子插入音響面板上四個孔，插進去之後就可以把音響拔出來，照片如下:

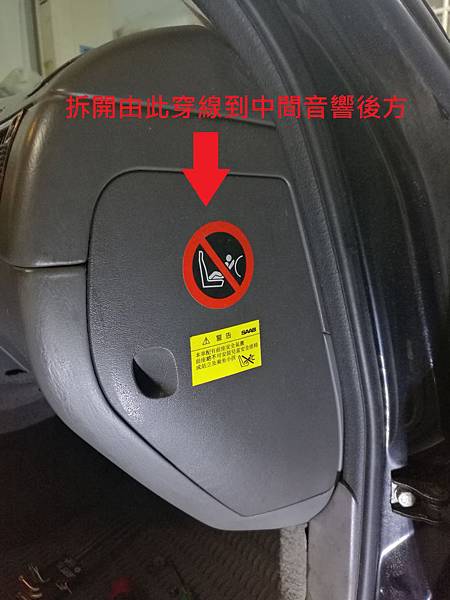

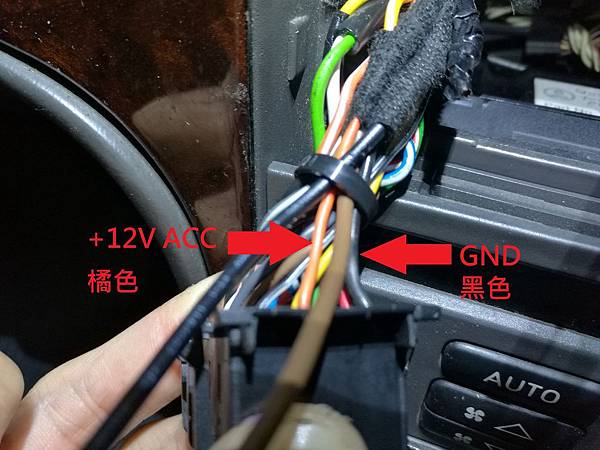

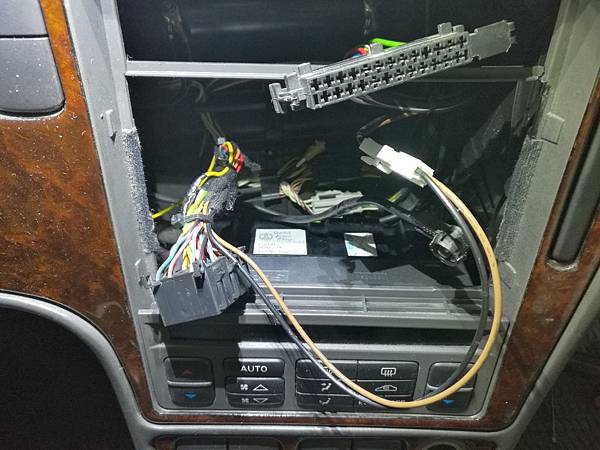

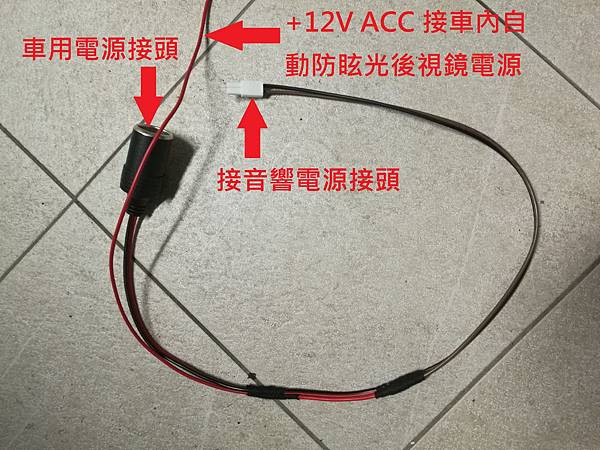

音響取出之後，要把後面的音響鐵架也一起拉出來， 鐵架取出來之後，把後面的天線以及訊號連接端子通通拔下來， 接下來就可以由音響連接器後面的電線來焊電源線了， +12V ACC第2 PIN是橘色的線，GND地線第4 PIN是黑色的， 為了方便後續維修可以拆解， 所以我的電源接頭中間有一個2 PIN的連接器可以斷開， 因為我們的線路要走右邊的A柱上到天棚，所以我們先把中控台右側的飾蓋拆開，照片如下:

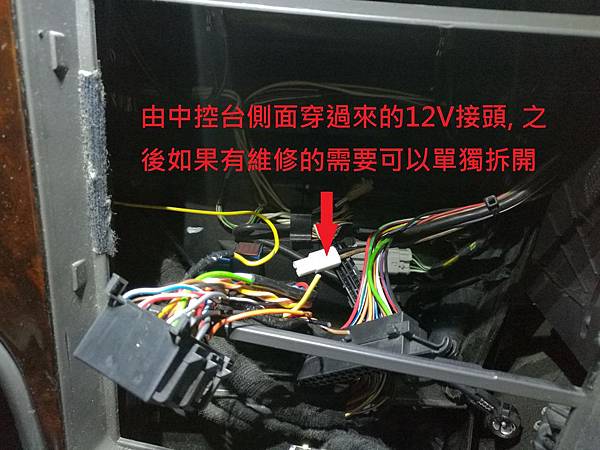

然後用一個舊衣架的粗鐵絲把電線穿到中間音響的區域，然後再把電源接上去，照片如下:

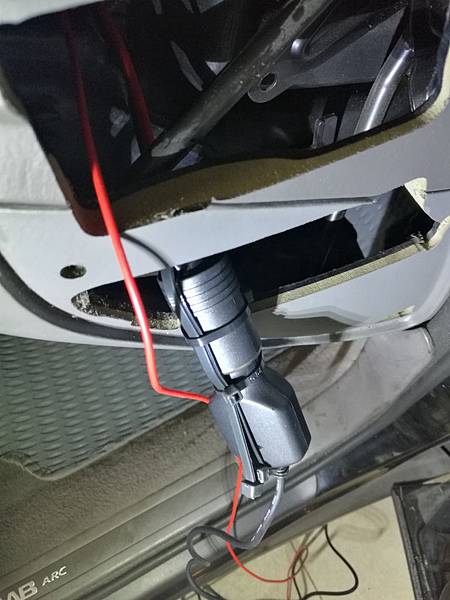

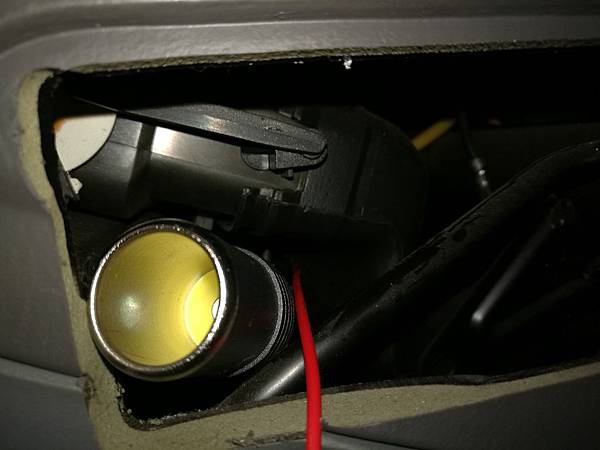

接好之後把行車記錄器的電源轉接器插到電源接頭上，然後兩端用束線帶把它固定住，這樣可以避免行駛的時候因為震動而跳開結觸不良，照片如下:
電源接好之後再來就是把線沿著右側的A柱走到車頂棚靠近前擋風玻璃中央的區域，再把行車記錄器的固定架用雙面膠黏在擋風玻璃上面這樣子就可以了, 走線到天棚的部份與我們下面要改防眩後視鏡是一樣的路徑, 因此穿線到天棚的部份會在下面說明.

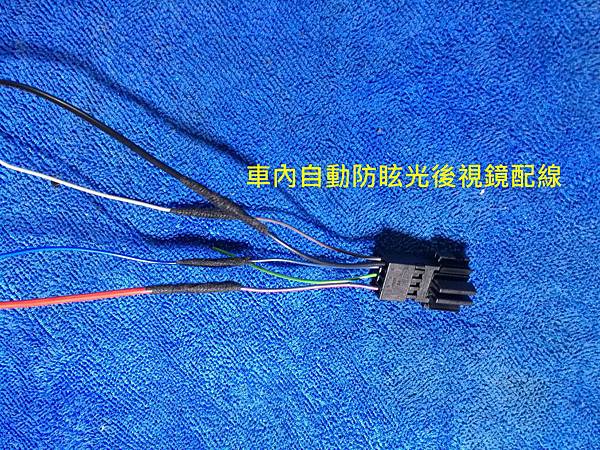

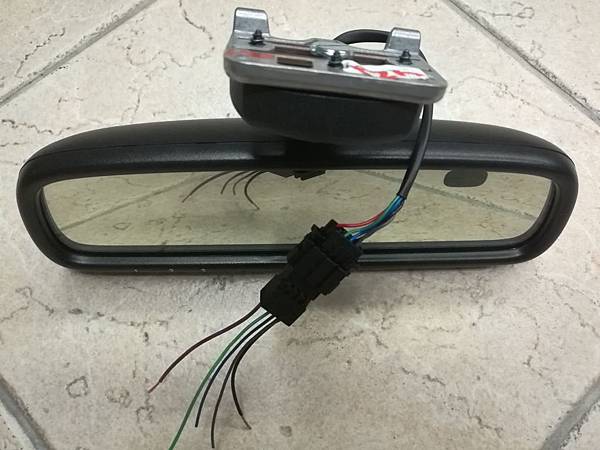

再來就是要把原本舊的車內後視鏡升級為有自動防炫光功能的車內後視鏡， 我覺得這個功能非常的實，用因為夜晚行車的時候如果後方的車輛開遠光或是大燈太亮，會覺得很刺眼，有自動防炫光功能的後視鏡，就可以讓駕駛的時候眼睛比較舒服一些，也比較不容易疲勞， 我用的這個是在ebay購買的自動防眩光後視鏡，因此除了防眩光的功能之外還有電子羅盤及三組 Home Link 的功能，不過這個Home Link遙控器在台灣可能派不上用場，因為系統不相容， 要讓這個放眩光後視鏡可以正常動作，其實只需要接電源就可以了， 我是把紅色的第5 Pin接到+12V ACC, 黑色的第8 Pin 接 GND, 綠色的第3 Pin 原廠是接倒車的訊號， 他的用意是當你切R檔的時候會關閉自動防眩光的功能， 不過我覺得這個功能沒有什麼用所以我這一條是空著沒有接， 沒接的意思也就是當你切到R檔，還是會有自動防眩光的功能，我覺得這樣反而比較好，藍色的第2 Pin, 及灰色的第1 Pin 是輸出訊號用來控制車外兩個防眩光鏡片是否要做動， 雖然我的兩個車外後視鏡沒有防眩光的鏡片，但我還是先把這兩條線也拉出來，這樣將來要在升級的時候就可以直接拿來用， +12V Acc也是一樣直接拉音響後端的電源，這部份直接由副駕駛座的A柱把線向上拉, 照片如下:

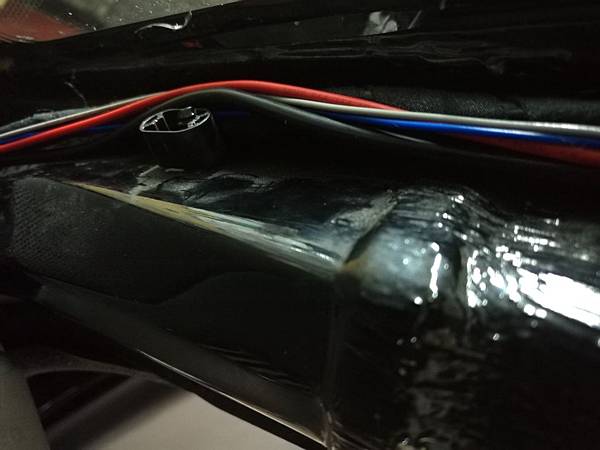

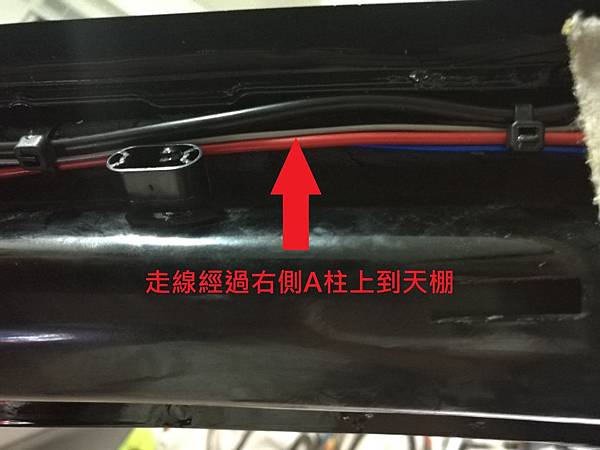

三條線與原廠A柱內的配線走同樣路徑, 用束線帶把這些線全部綁在一起,

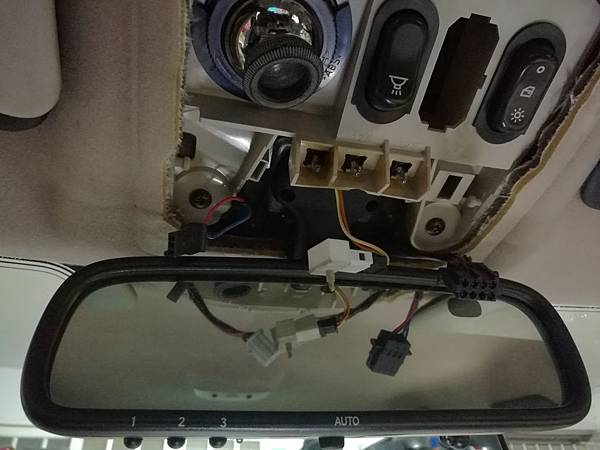

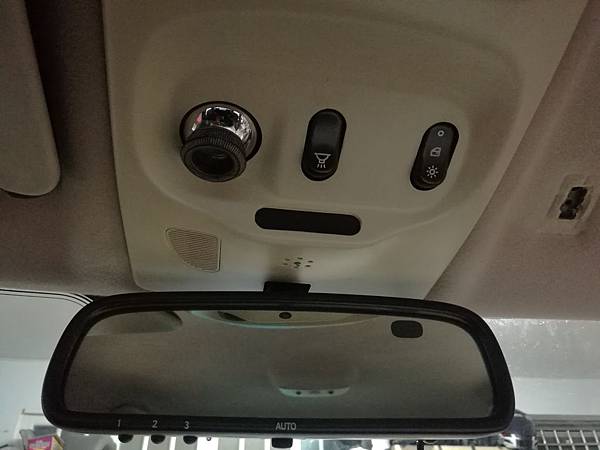

線到了A柱上方, 先把副駕駛座的遮陽板拆下來, 這樣比較好穿線, 由中央閱讀燈的地方穿一條粗鐵絲到A柱上方, 把三條線拉到閱讀燈的燈座就可以開始配線了, 要配線之前先把新的防眩光後視鏡鎖上, 照片如下:
鎖上之後開始配線, 除地線之外三條線全焊好, 照片如下:

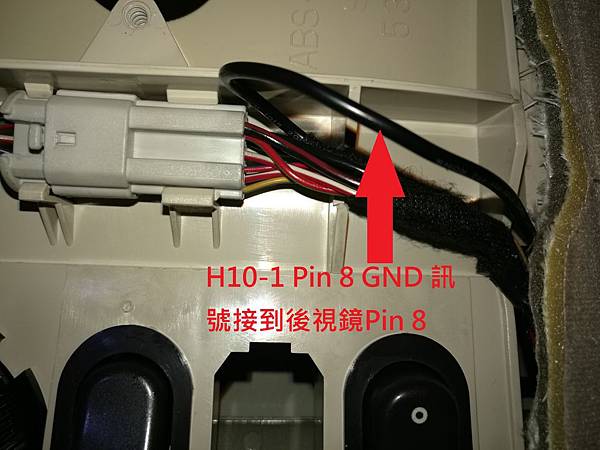

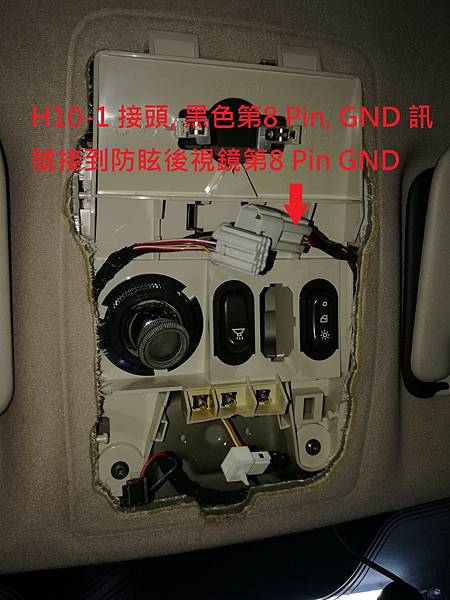

地線(GND)為了少拉一條線直接由車頂棚中央閱讀燈的連接器的第8 Pin來接地(GND)，照片如下:
這樣全部接好了, 照片如下:

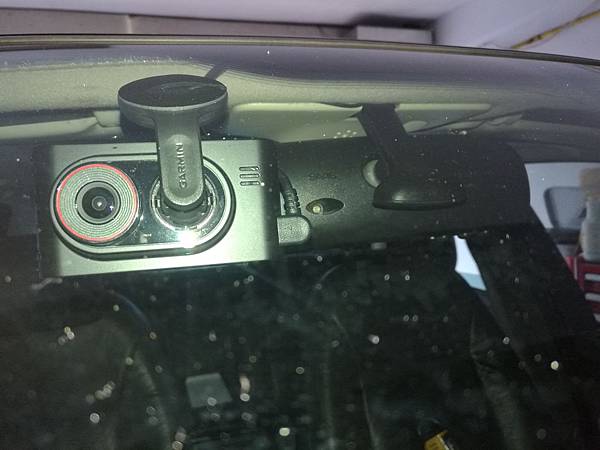

由外面也拍一張:
之後就可以來測試一下， 測試的方法很簡單，在後視鏡的背面有一個凹洞，那個內部有光敏電阻用來偵測環境的亮度，直接用手指頭把這個地方遮住，模擬外面已經天黑的狀況，然後在前面鏡片的部分，中央有一個光感應器，拿手電筒直接照這個光感應器，這時候如果防眩後視鏡動作正常，整個鏡片會變暗，如果鏡片會變暗就表示防眩光的功能已經可以正常動作了， 測試之後包括行車紀錄器及防眩光後視鏡功能都完全正常所以到這邊算是大功告成，謝謝收看!

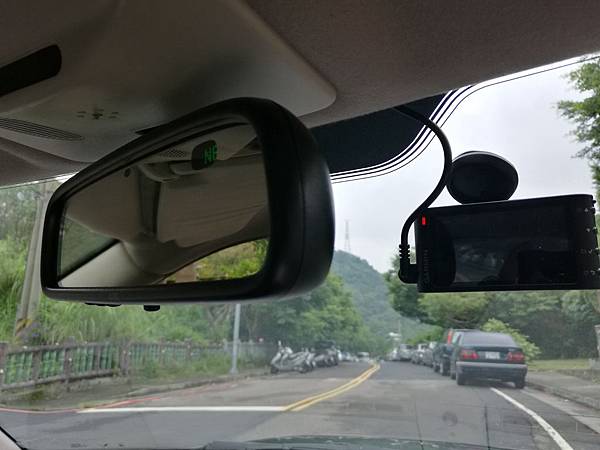

完工照:

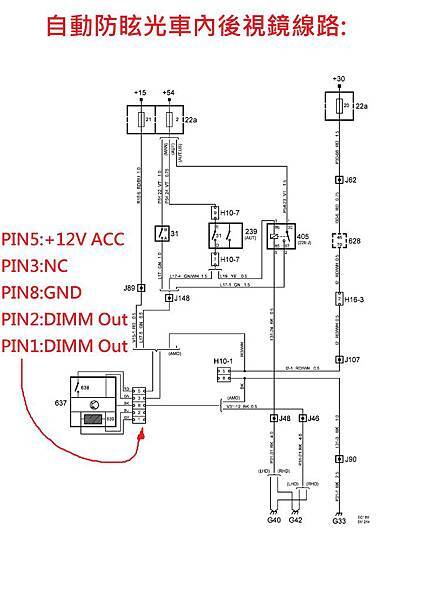

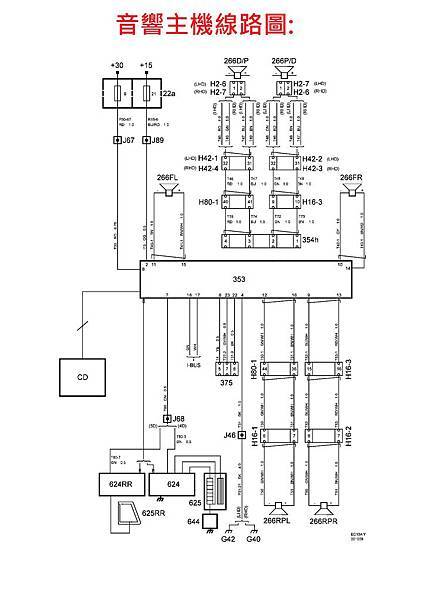

電路圖附在後面:
