E38 牌照燈及倒車鏡頭整理:

前幾天把B12上倒車鏡頭的接法做了調整, 已經解決了原本開車門後螢幕會有雜訊的狀況, 不過在那時候也看了一下倒車鏡頭的狀況, 以我的標準來說, 只能講完成度不夠高, 大家看照片吧:

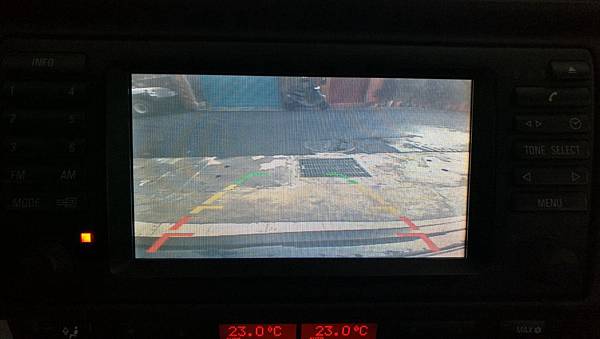

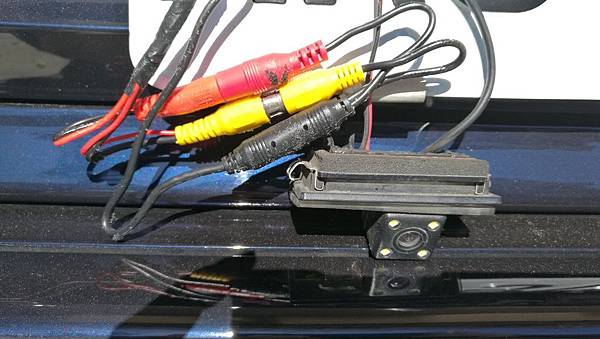

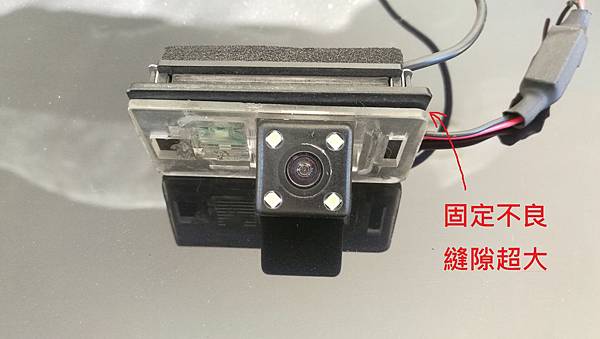

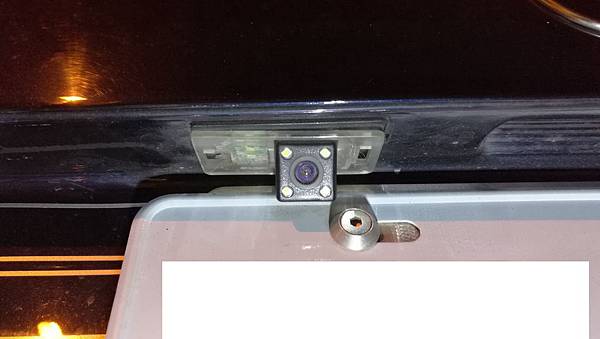

可以看到, 前手音響店是外加了另一片倒車鏡頭及牌照燈的組件在原廠的牌照燈上, 但是固定的不太好, 縫隙大了一點, 對於我這種龜毛的車主而言當然是有改善的空間, 不過醜歸醜, 功能是還不錯, 至少照射的角度及廣度是可以接受的, 倒車畫面如下:

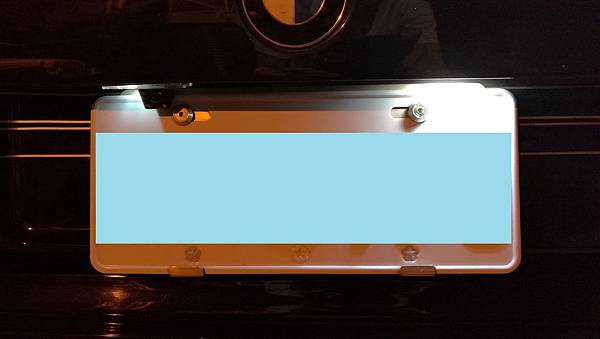

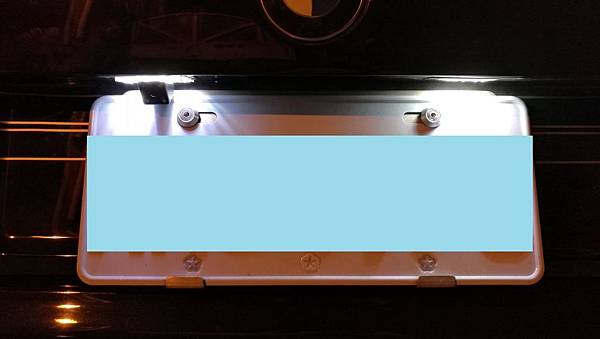

有照到一部份的保險桿, 這樣要比對與障礙物之間的距離會比較準一點, 另外一個問題就是因為當時改了倒車鏡頭, 所以左邊換成了LED燈, 但右邊還是一般的燈泡, 所以晚上點燈之後, 左右的牌照燈色溫差太多, 還有因為倒車鏡頭是凸出來又靠近車牌的內側, 因此那個LED燈的光線會被遮掉一半, 所以晚上開燈之後的牌照會蠻好笑的, 照片如下, 完全沒有高級車的質感, 所以就來動手改一下.

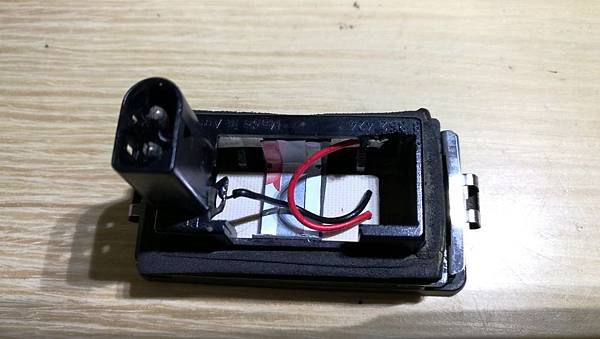

先由簡單的開始, 把右邊的牌照燈由燈泡改為LED, 這個不難, 把牌照燈挖下來, 由左右的缺口用小起子伸進去翹一下金屬彈片就可以取下來, 我是直接用單片的LED燈, 線路直接焊在Pin 腳上, 焊的時候注意一下極性就可以了, 如下, 靠圓形的那個Pin 是正極:

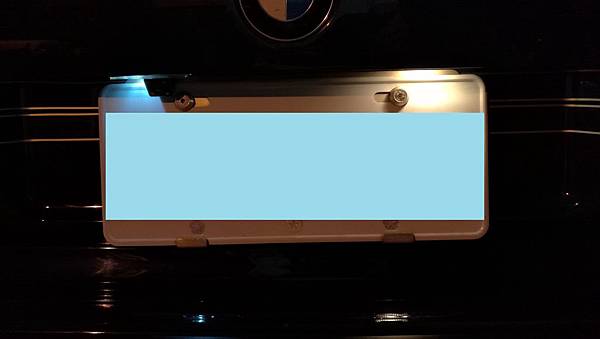

焊好之後就可以上車了, 看一下色溫差異已經變小了:

因為相機白平衡的關係在照片上看差異沒有很大, 但現場的實況是很明顯的, 接下來就來修改倒車鏡頭, 在露天上買了這個, 照片如下, 有一根螺桿的倒車攝影鏡頭:

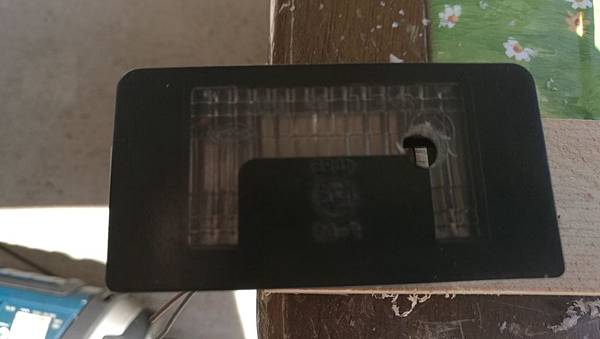

選這個是因為這樣要修改原廠的牌照燈會比較方便, 同時完成度也會高一些, 但是風險是照射的角度沒有辦法調整, 這個一定要上車才能夠確定, 所以還是先改再說, 在原廠的牌照燈上鑽一個大一點的洞就可以了, 如下:

鑽好之後把鏡頭鎖上去就可以, 不過原牌照燈內部有些塑膠的結構要剪掉, 裝完之後的牌照燈及鏡頭如下:

當初也有想要把鏡頭放中央, 但是這樣左右的透明燈殼區域會變太小, 所以還是放單邊, 先上車看角度如何再來研究, 其實整體完成度還算不錯, 再來另一個角度補一張照片:

裝上車之後就是這個角度, 鏡頭在外側, LED 燈應該不會擋到太多才對, 接下來就是上車了, 一樣把原本車上的牌照燈挖出來, 線組也一起拉出來, 因為車後箱蓋內部的空間不大(被兩片板金夾住), 只有一個狹長的空間, 所以線組拉出來要小心, 同時要裝回去的時候也要把線組包覆成一樣的形狀才會好塞進去, 拉出來的線組如下, 原本有泡棉包覆, 這是為了避免行車時震動造成異音, 不過要拍照所以已經移除了, 如下:

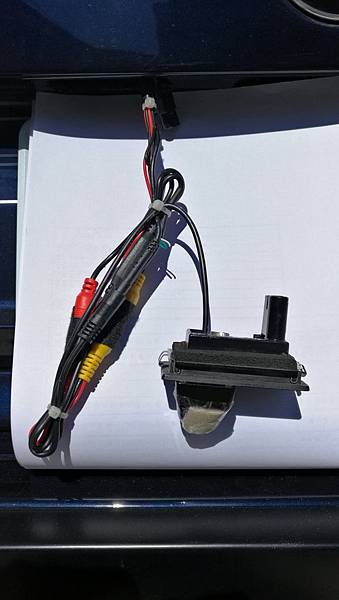

新的鏡頭及牌照燈也把線接上, 線組成形之後用泡棉包起來再塞進去就可以, 新鏡頭及線組照片如下:

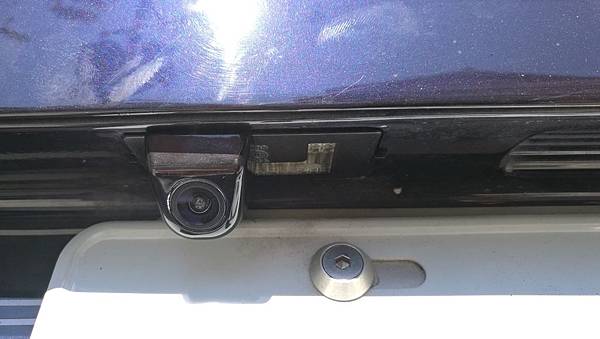

施工的時候為了避免磨損鏡頭所以先用膠布保護一下, 上車之後照片如下, 感覺完成度高了許多:

但是最重要的還是實際使用的狀況, 所以趕快上車發動引擎看一下, 喔喔! 有狀況, 照片如下:

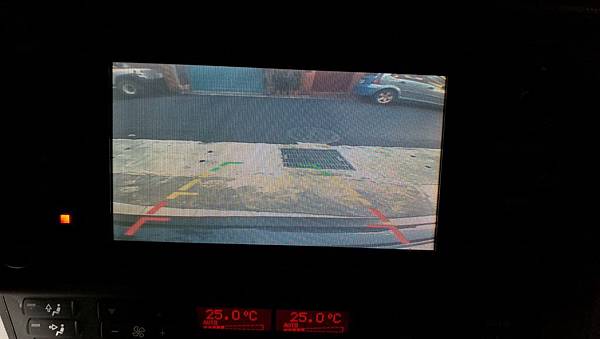

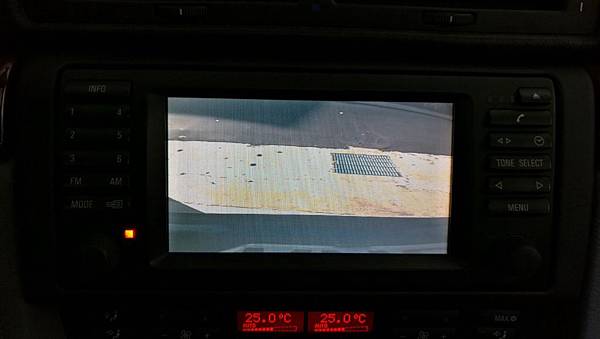

雖然功能正常, 但照射角度太低, 而且角度不夠廣, 大家可以與前一張原本的鏡頭照出來的影像比較一下, 差很大, 所以白忙一場了, 只好把這個鏡頭拆下來, 既然原本的鏡頭角度比較好, 那我們就來改舊的鏡頭吧, 先複習一下原本的狀況:

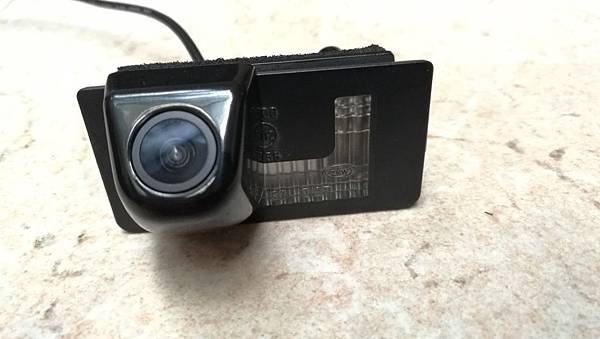

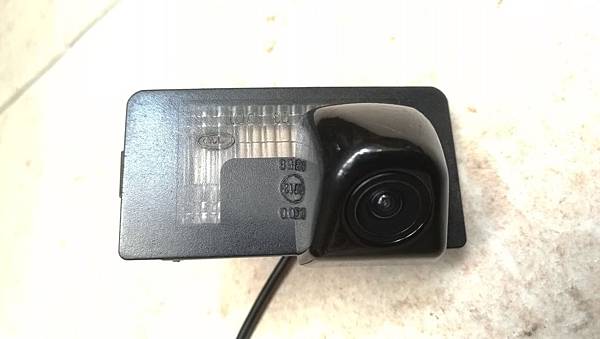

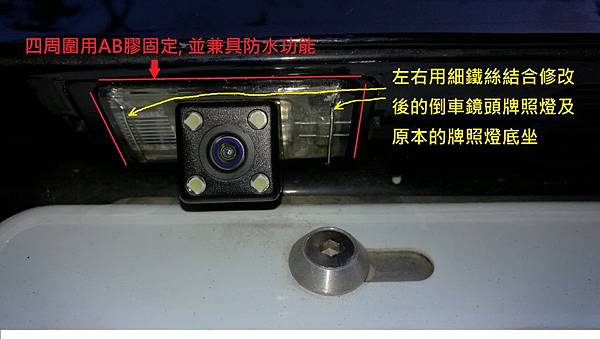

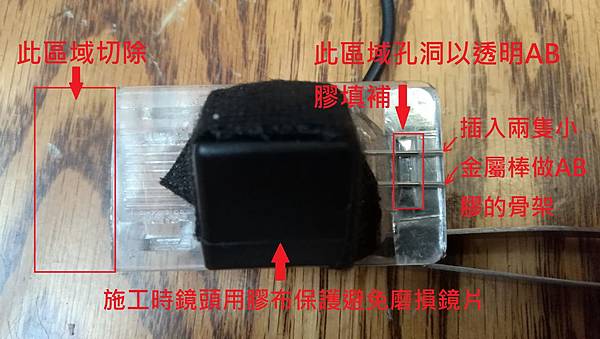

原本的兩大問題, 牌照燈光線左右不均, 還有鏡頭固定不良, 把舊的拆開之後發現原本音響店改裝時是用熱溶膠黏的, 大家應該知道夏天的太陽底下車輛的溫度可以高達70~80度, 所以也不奇怪為什麼縫隙會那麼大, 因為膠都已經溶化了, 先把鏡頭移到中央, 要移動原本的外加的部份有幾項工作要做, 原本鏡頭左邊的LED燈要拆掉因為內部會擋到結構, 左邊的塑膠要切除一部份, 沒切除會凸出底坐, 右邊的洞須要補起來, 要不然會漏水, 拆LED 簡單, 就美工刀加斜口鉗就可以了, 切除的部份用鋸子鋸掉, 要補的洞稍微麻煩一點, 先用小鑽子由側面鑽孔, 之後塞入兩小段鐵絲當AB膠的骨架, 再用透明AB膠補滿, 等乾掉之後就有結構性的強度了, 再把這個外加的組件與原廠的牌照燈底坐結合, 四周用AB膠固定, 同時也兼具防水功能, 為了能撐更久, 再多補兩條鐵絲穿過原廠的底坐來固定, 這樣應該萬無一失了, 照片如下:
