BMW C23 MID 改裝藍芽及MP3模組:

前一陣子花了一些時間在車外把 I-Bus 的系統建構完成,當時就是想要來做這個修改, 其實這個不是什麼新鮮的玩意, 社團內許多車友早就已經改過了, 網路上也已經有車友做了分享, 有興趣可以用Google 查一下應該很容易可以找到, 那我為什麼還要再發這一篇呢? 其實也是想幫自己的DIY留個紀錄, 之後要查詢會比較好查, 另外原本是有一些不同的想法要試一下, 這部分後面會說明, 當然也一定會有不一樣的地方, 那就開始我們的C23 MID 升級的過程:

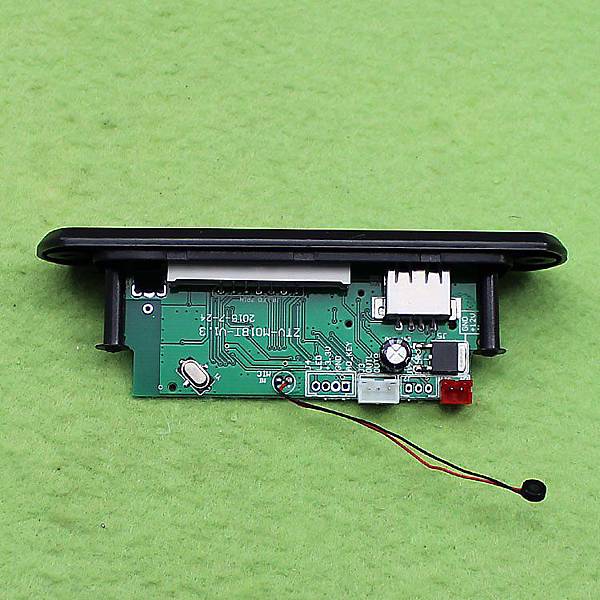

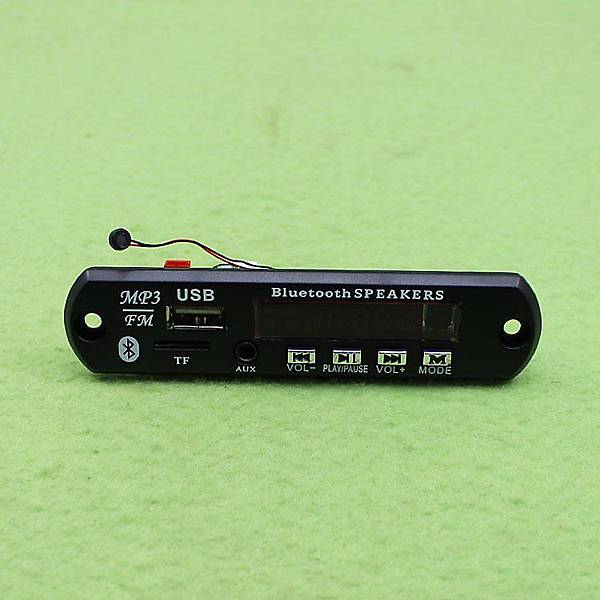

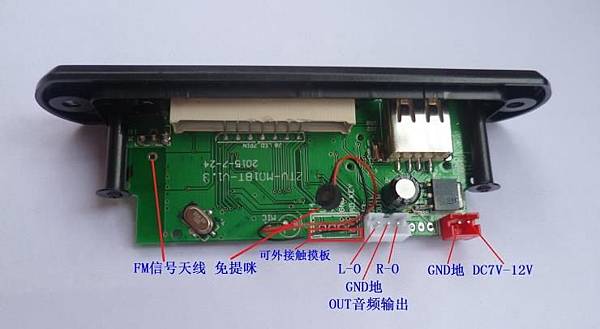

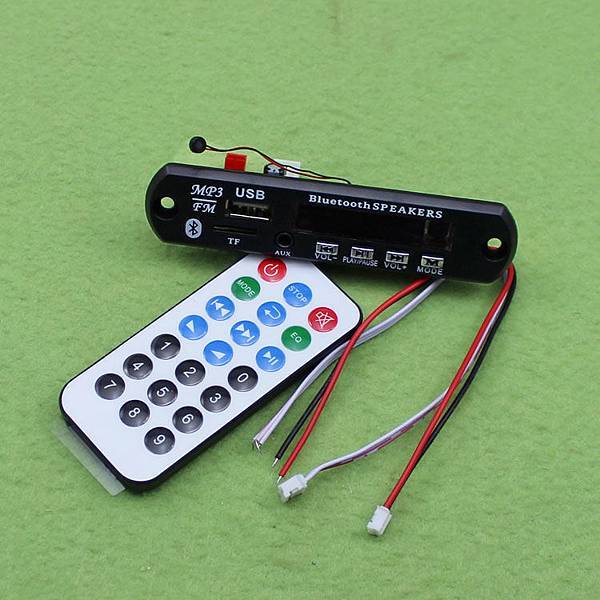

要升級音響當然要把音響主機由車上拆下來, 拆的方式很簡單, 音響左右兩邊有個小蓋子, 把小蓋子打開, 用星型板手把內部的螺絲逆時針轉到底, 這樣會把左右的卡榫鬆開, 之後手抓住卡帶的凹槽向外拉, 應該就可以拔出來, 再把後面的線組及天線拆掉就可以把主機拿出來, 這部分因為是之前就拆下來的, 所以沒有拍照請多多包涵, 接下來看一下我們要裝上車的藍芽及MP3模組, 這個在露天拍賣售價不到300塊, 價格低廉, 照片如下, 如果您上露拍搜尋一下類似的模組有很多, 有些沒有支援藍芽的免持, 有些有功率放大, 我用的這個是有支援藍芽通話(有MIC), 3.5mm AUX Input, 無功率放大的機型, 因為外型都很像, 如果要購買必須要注意看一下規格:

這個模組的詳細介紹我會放在最後面, 有興趣之後可以看一下, 模組的功能還不少, 不過應該是大陸生產的, 品質不知道如何, 這個可能要改好用一段時間才知道了.

目前的想法是把卡帶的機構拆掉, 然後把這個模組安裝在卡帶的那個位置, 有稍微合一下尺寸應該是可以放得下去的, 接下來就拆主機了, 主機的上下蓋都只是卡住而已, 因此用平頭的小起子就可以撬開, 位置在照片中有標示出來, 如下面三張照片:

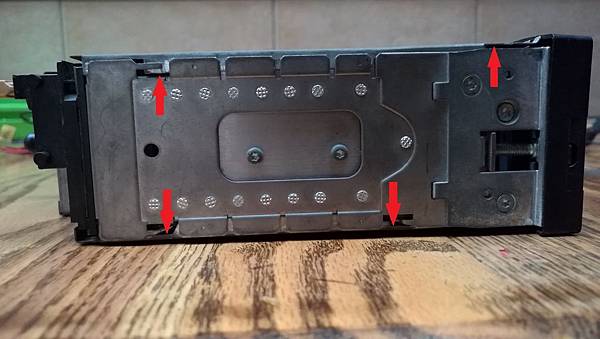

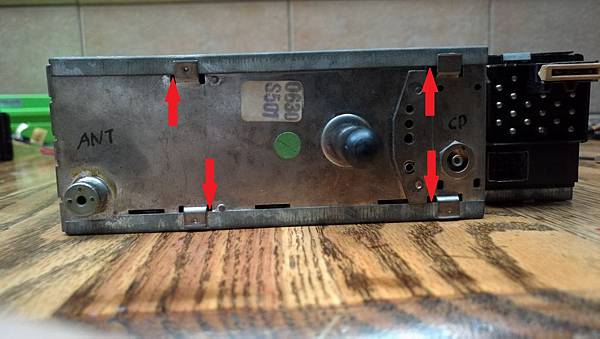

上圖是右邊(以面對音響為準)

上圖是後面:

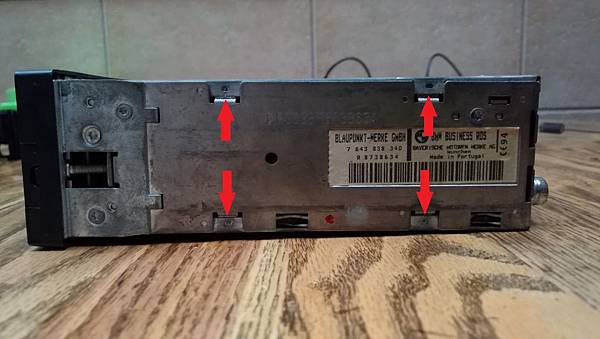

上圖是左邊, 要拆上蓋就撬上面的位置, 要拆下蓋就撬下面的位置:

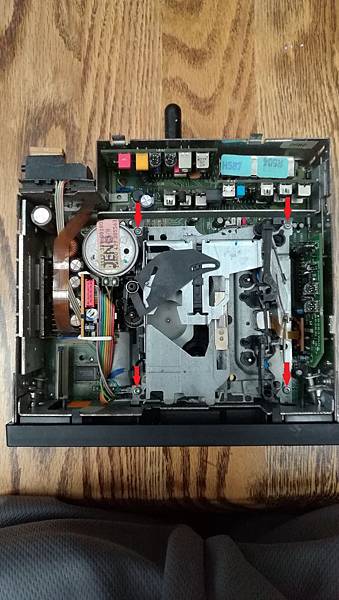

撬開之後就可以看到卡帶的機構, 有四個螺絲固定, 我有標示出來, 用星型螺絲起子拆掉, 再把左右兩片電路板向上拔開就可以把整個卡帶的機構取出來

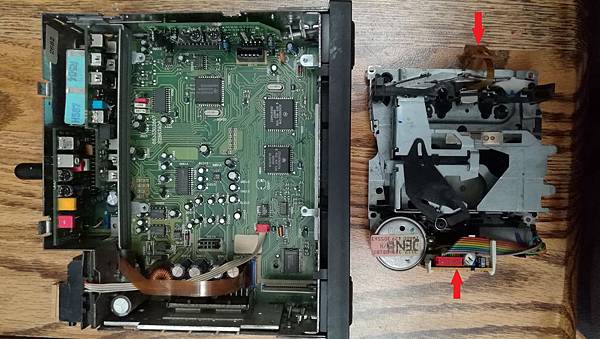

取出之後的狀況如下, 要拆的電路板有標示

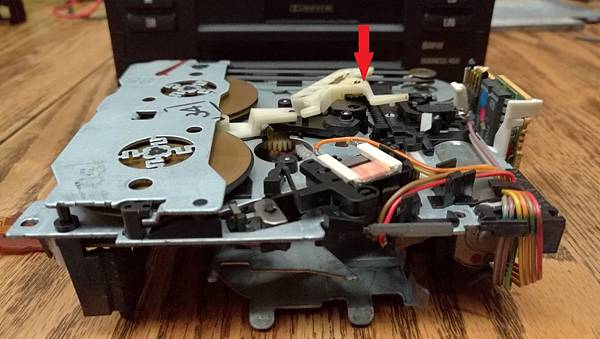

拆開之後檢查一下這個卡帶的機構果然有問題, 有個零件已經翹起來了, 所以怪不得動作不正常, 所以把它廢掉也是應該, 如下圖:

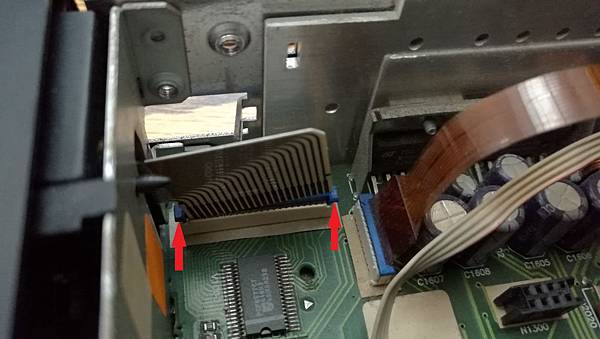

因為我們的模組要裝在前面所以要先把前蓋拆掉, 前蓋有個排線要先拔掉, 拔的方式, 將連接器左右兩端藍色的機構件要向上提起, 不用太大力, 鬆開之後就可以把排線向上拉出來, 如下圖:

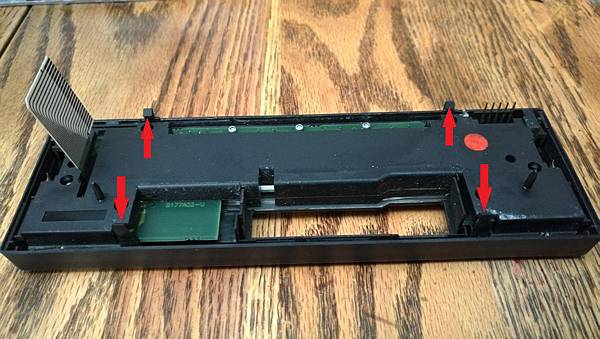

再來拆前面板, 面板有四個卡榫, 上面的卡榫向上拉, 下面的卡榫向下推, 之後面板向外拉就可以拔出來, 下面的不太好壓, 要用小隻的平頭起子才壓的到, 剛拆的時候不知道有這兩個卡榫, 在這邊研究了好久才拆開, 如下圖:

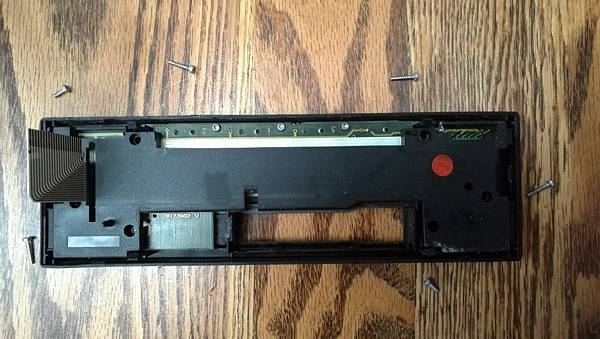

這個音響的前面板有包括按鍵及一個小的液晶螢幕還有個塑膠背蓋, 因為我們要加工最外面的面板所以要拆開才方便工作, 如下圖:

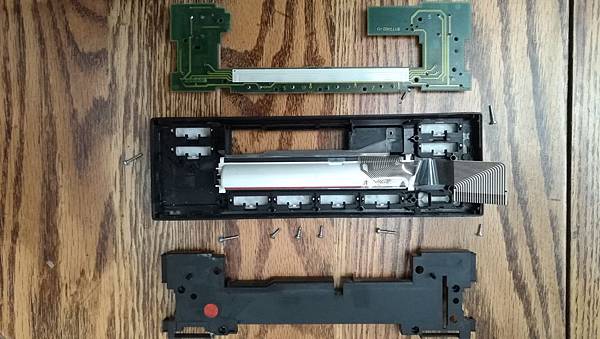

把幾個螺絲拆掉就可以分開了, 注意螺絲有長短, 短的是鎖內部的PCBA, 長的是鎖塑膠背蓋, 分解後的狀況如下圖:

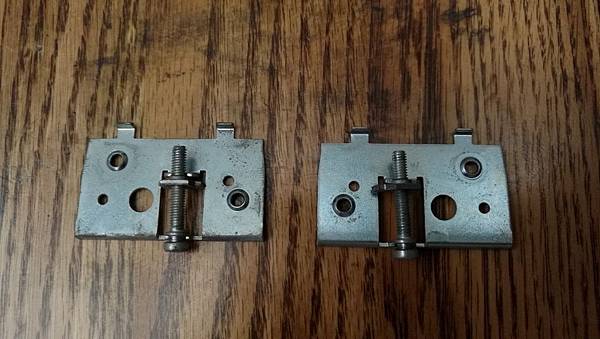

再來要把前面板內的金屬板也拆下來, 因為我們的模組寬度比原來的洞要大, 所以金屬板也要拆下來加工, 這片金屬板與左右兩邊的卡榫的機構是鎖在一起的, 所以要先把左右卡榫的機構件也拆下來, 如下圖, 每一邊各有三顆行星型的螺絲:

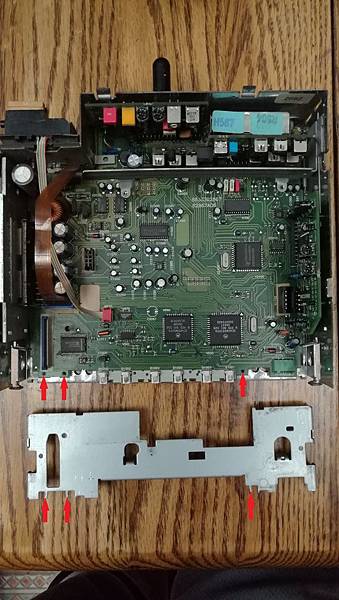

接下來就可以拆前面的鐵板了, 這個鐵板在下方有三個突出的小牙齒夾在PCB上面所以拆的時候要用一字起子去扳一下讓那個牙齒與PCB脫開之後鐵板就可以向上方拔出來, 拆開之後如下圖, 照片中有標示的就是那三個小齒及固定孔:

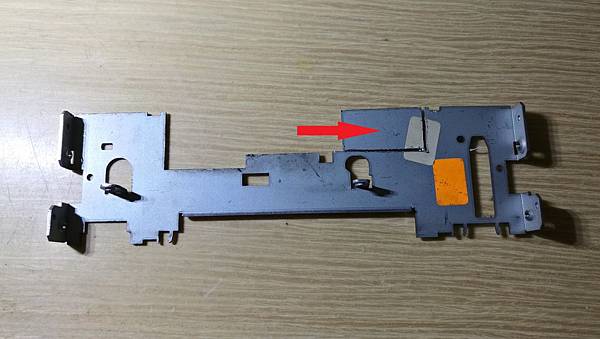

鐵板拆下來之後就要依模組的大小開始切割鐵板, 把有卡到的地方鋸掉, 如下圖, 標示的就是要鋸掉的區域:

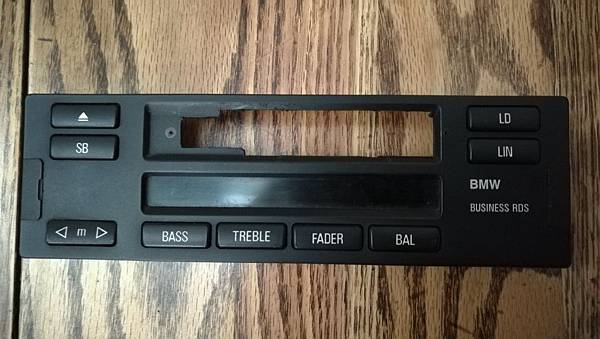

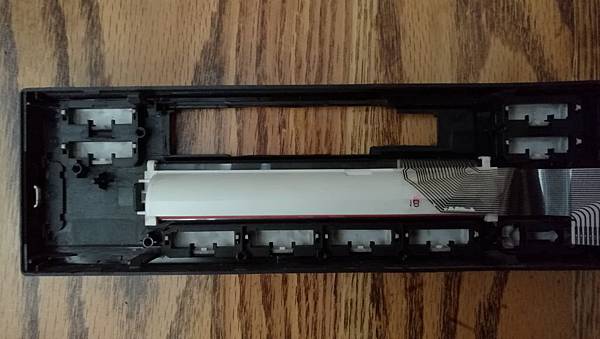

鐵板裁好就開始挖塑膠面板的部分, 也是依模組的大小把有擋到的地方都切除掉, 如下面兩張照片是已經挖好的狀況:

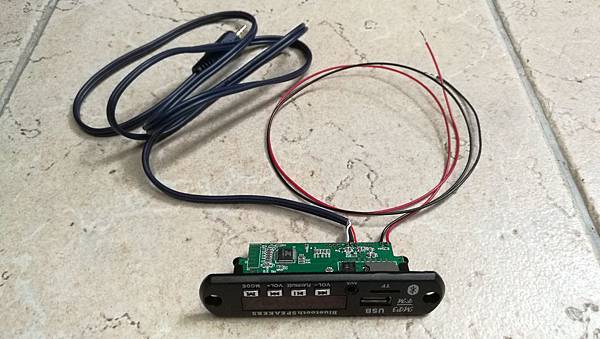

模組要組裝上去之前先用有AUX IN的音響先試一下功能是否正常, 把電源線及音源線都接上, 音源線要用隔離線比較不容易受干擾, 如下圖:

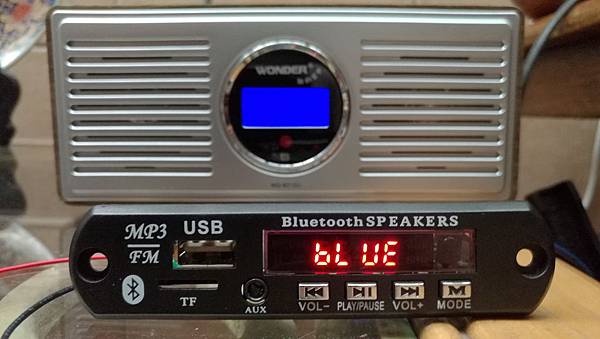

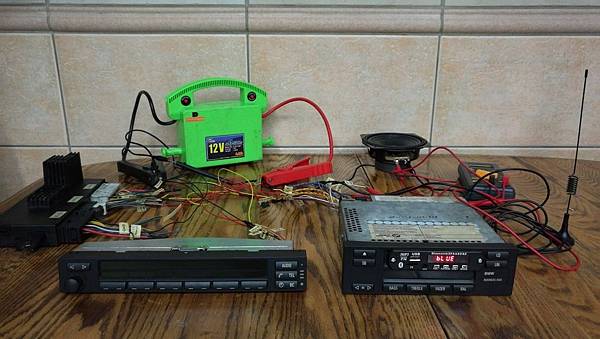

線接好之後, 電源連到12V電池, 音源輸出送到音響的AUX IN就可以測試功能是否正常, 如下圖:

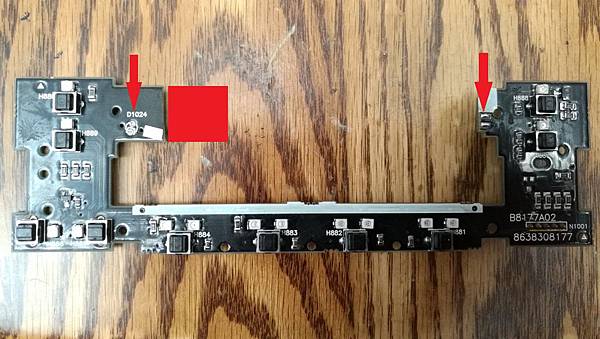

測完之後一切OK, 所以可以進行下一步, 剛才我們挖了鐵板及塑膠面板, 但是內部的PCBA也有部分擋到需要切掉, 還有兩個LED有干涉, 所以把這兩個零件拆掉, 這兩個LED只是照明用途, 拆掉不影響其他的功能, 如下圖, 紅色方塊是PCB要切掉的區域, 那兩個箭頭就是LED要拆掉的位置, 照片中的零件是已經被拆除了:

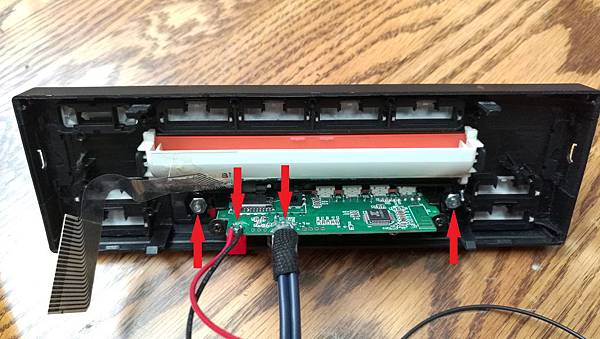

這些都處理完, 把模組的位置選好, 鑽兩個洞模組就可以鎖上去了, 鎖好之後兩個螺絲用AB膠固定避免之後震動鬆脫, 線頭的部分也用AB膠固定一下, 如下圖:

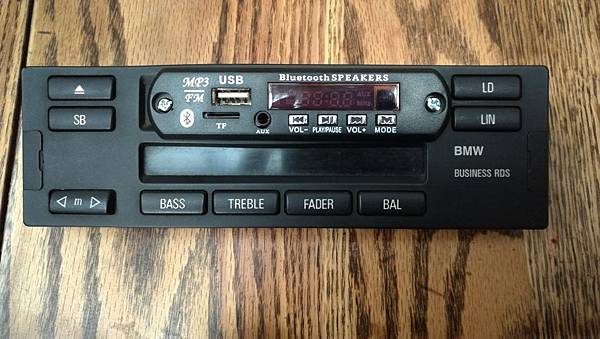

正面來一張, 有點樣子了, 感覺還不會太突兀, 如果面板小一點會更好:

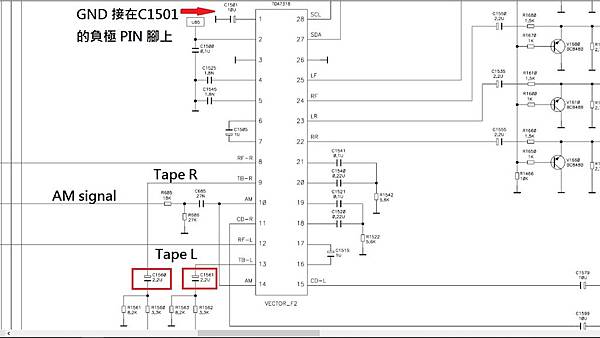

再來就是接線的部份, 一共只有五條線, 電源兩條, 訊號三條(含地線), 原本的想法是, 既然我們已經把卡代的機構都拆掉了, 如果可以直接把訊號送到卡帶的輸入, 這樣就可以保留AM的功能, 雖然AM 我很少聽, 但說不定那一天會用到, 所以在網路上找了這個C23 MID 的線路開始研究一下要如何接會比較好, 請看下面的線路圖:

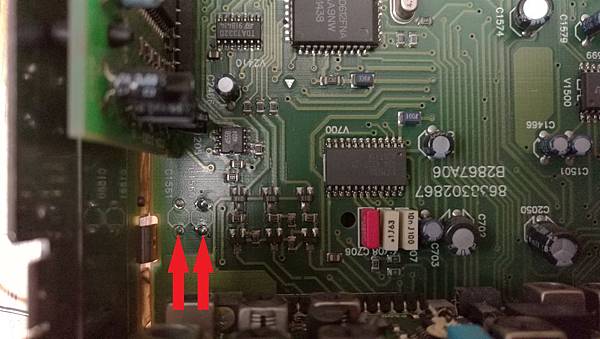

由上面的圖可以看出來Tape 的訊號是經過電容C1560 & C1561 之後才送到TDA7318 的PIN 9 & PIN 13, 之前許多車有的改裝都是要把IC 的腳翹起來, 再把訊號線接上, 但是我覺得翹腳這個動作失敗的機率太高, 所以我的做法是把C1560 & C1561 這兩個電容拔掉, 之後訊號就可以直接焊在PIN 9 & PIN 13 上面這樣比較不容易失敗, 下面就是這兩個電容的位置, 我已經把它拔掉了, 在靠近機器後面右邊的位置:

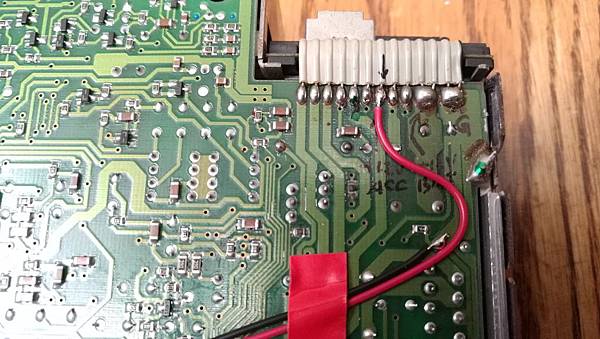

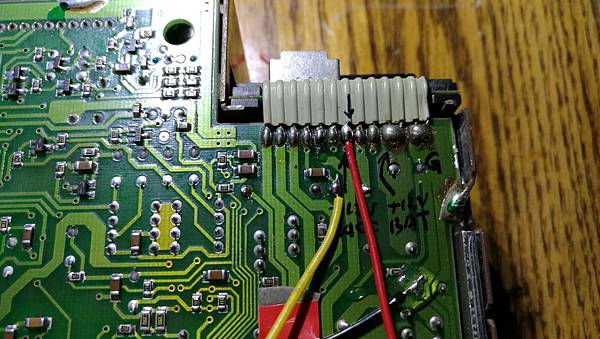

而電源是接在17 Pin Connector 下方的排線, 在機器的反面, 要把下蓋拆開, PIN 1 & 2 是GND, PIN 7 是12V ACC (紅火電), 模組的電源由這兩邊接進來, 請看下圖:

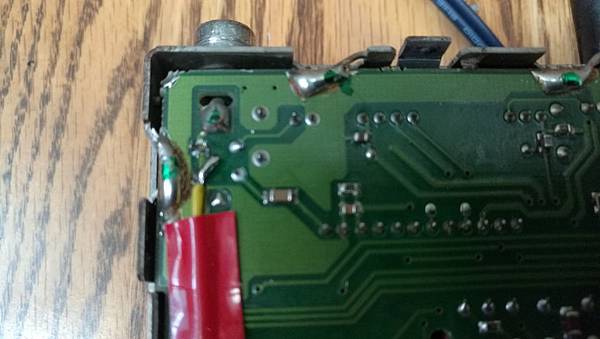

這個模組還有FM 收音機的功能, 在板子上有一個點可以接天線訊號, 雖然我應該是不會用到, 但是為了完整性還是把這個訊號也接上, 我是直接拉音響後方天線的訊號過去, 請看下面的照片:

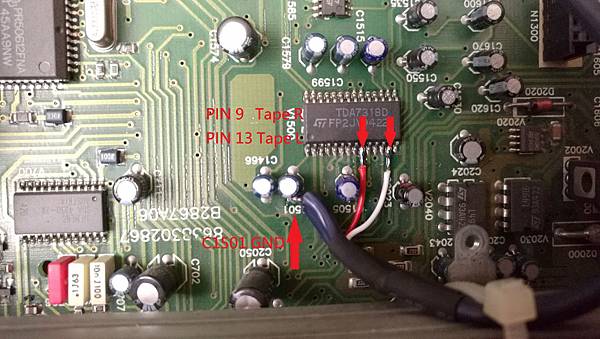

再來就是左右聲道的訊號還有地線, 地線就接在C1501的負極PIN 腳上, 左右聲道因為我們電容已經拔掉, 所以可以直接焊到PIN 9 (右聲道) & PIN 13(左聲道), 請看下面的照片:

全部接好檢查一下沒有問題就可以上機實測, 連上MID & LCM之後一按Power 開機成功, 切到FM 聲音正常, 切到Tape連上藍牙, 竟然怎麼試都沒有聲音, 甚至直接用手去摸訊號的接點也是沒效, 正常有收到訊號的話應該會有一些人體的噪音被放大出來, 後來想了一下應該是卡帶要處於撥放的狀態才會切到這個輸入, 但是因為我們卡帶的機構已經被拆掉, 所以系統沒有辦法進入撥放的模式, 所以切不過來, 以上純屬我自己猜想的, 不確定是否正確, 反正就是沒有聲音, 所以沒辦法只好放棄這條路.

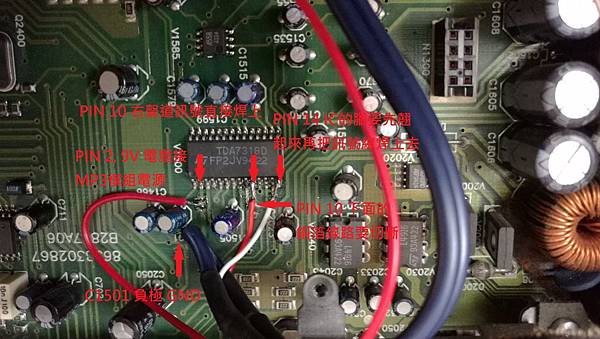

目前的做法只有再回去接原來AM輸入的那兩條(PIN 10, 14), 只是這樣AM功能就會被廢掉, 不過測試的過程有個問題, 因為我們電源是接+12V Acc, 所以表示+12V Acc 一送電這個模組就會開機, 但這時候音響主機不見得有打開, 有點不同調, 所以修改訊號線的時候順便把電源改接在TDA 7318 的PIN2 VCC 腳上, 接在這一點應該會與Radio 的Power on 同步才對, 訊號改接PIN 10(右聲道), PIN 14(左聲道), 這邊我的接法是PIN 14 翹起來直接連接, 因為在IC的最後一腳比較好翹, PIN 10 原本的線路有連接到其他的地方, 我們把他的PIN 腳連出來的銅箔電路切斷, 這樣就不用翹腳可以直接焊在PIN 腳上, 這樣比較不容易失敗, 請看下圖連續三張:

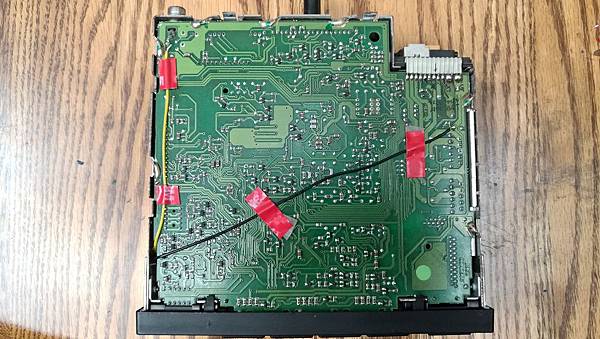

下面這張是電源修改後反面的照片, 紅色的電源線不見了:

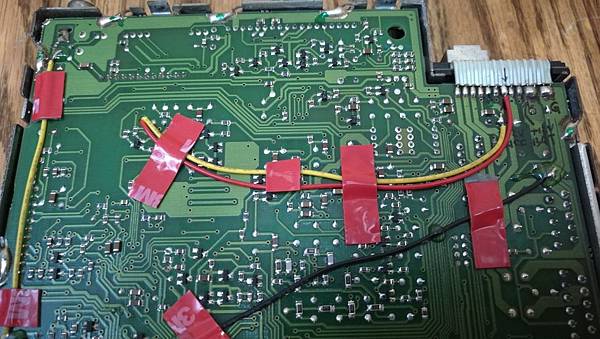

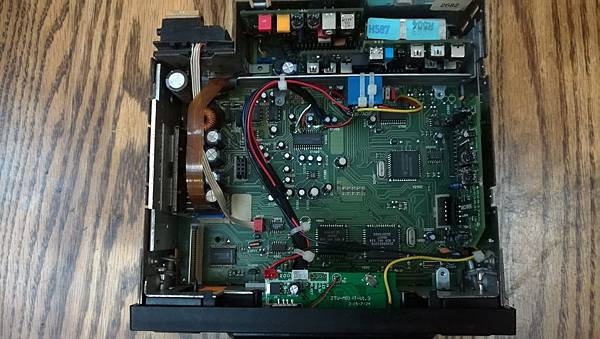

下面這張是修改完後的正面, 可以看到電源線已經拉上來了:

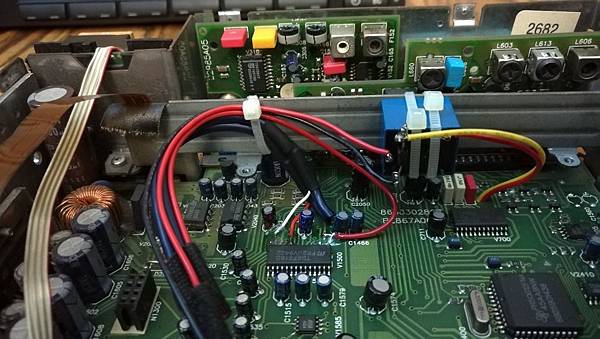

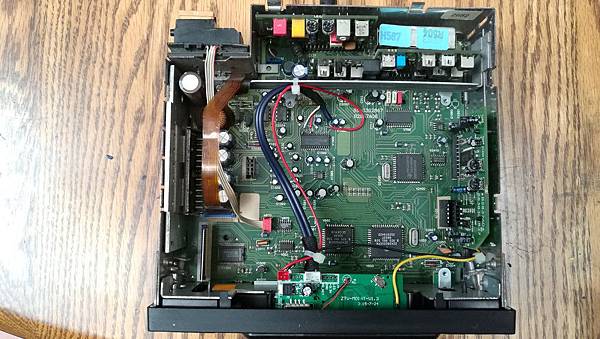

下面這張是接線完成的照片上視圖近照, 包括電源, 左右聲道訊號及地線:

在試機之前還有一點要說明一下, 前面忘記拍照, 不過這個對藍芽免持的效果影響很大, 要特別說明, 大家看第一張模組的照片可以看到有個小小圓圓黑色的MIC, 這個要黏到前面的面板上, 而且要開個小孔才能夠收講話的聲音, 我是在左邊的固定螺絲上鑽了一個小洞, 把MIC用雙面泡棉膠帶固定, MIC 的四週及背面都要封好, 才不會收到其他方向的雜音, 安裝好之後在上面就只會看到兩條訊號線, 如下圖:

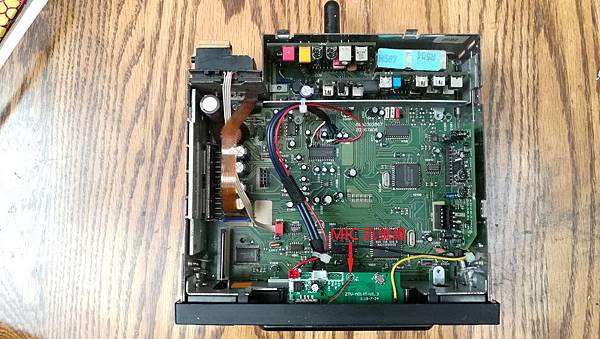

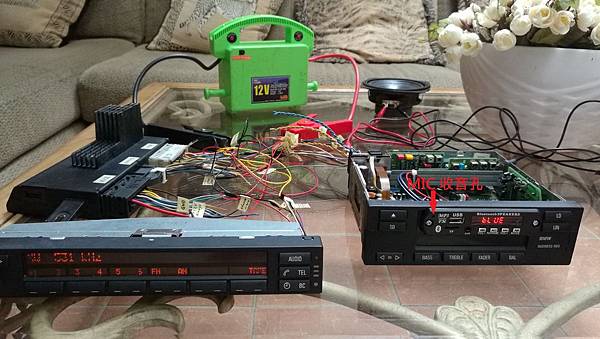

全部接好檢查一下沒有問題就可以上機實測, 連上MID & LCM之後一按Power 開機成功! 切到FM 聲音正常, 切到AM連上藍牙, 聲音正常可以輸出, 再用AUX孔測試, 功能也都正常, 所以算大功告成, 照片中MIC收音孔有特別標示出來, 在左螺絲的上方:

其實測完之後還有個問題, 那就是雖然我們已經把電源移到TDA7318的電源, 但這個模組還是+12V Acc 一來就開機, 可見E38的Radio 主機不管你有沒有開機只要電門開關開到第二段就已經開始吃電了, 與Radio 的ON/OFF 沒有同步, 請見下一張照片, MID沒有亮但是模組已經點亮:

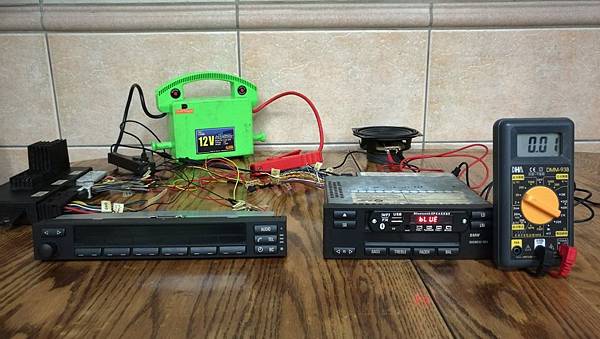

因此還要想一下如何處理, 目前想到的是利用17 PIN connector 的 Radio on /antenna signal , 送給DSP AMP (Amp on Signal) 及天線放大器的控制訊號來控制, 用這個訊號來控制模組的電源, 這個在音響後方17 PIN連接器的訊號上面有, 是第 16 PIN, 所以先量一下確定是否與音響開關連動, 下面的照片是機器未開機, 電表是0V:

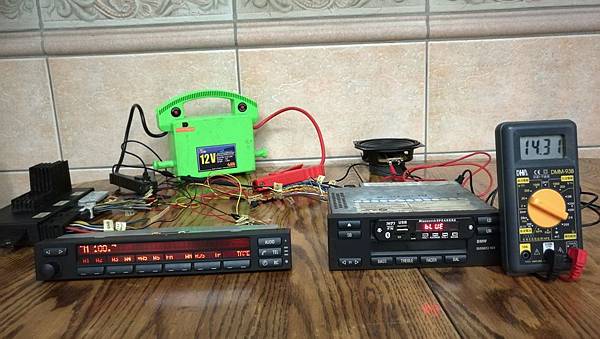

再來一張是機器已經開機, 看MID有亮就知道, 電表是14.3V:

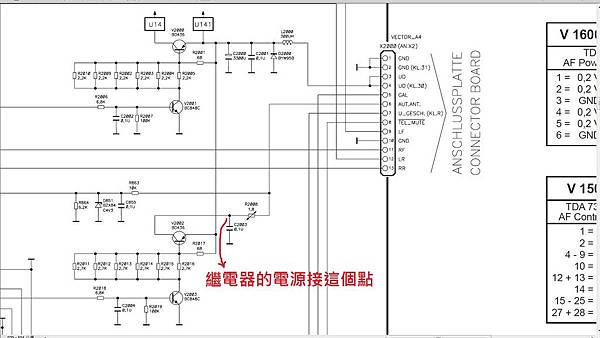

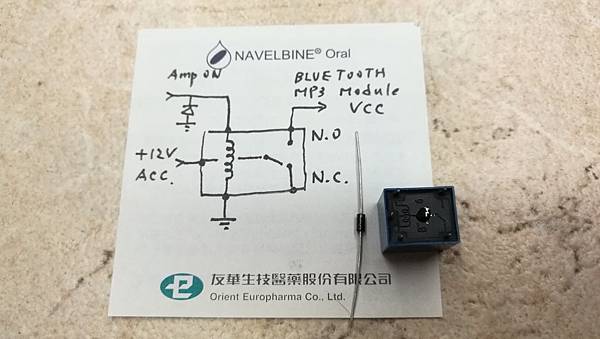

確定這條線的訊號可以用之後就要看如何在機器內部找到接線的位置, 預計增加一個繼電器來控制模組的電源, 請看下面的線路,我有把我們要接到繼電器電源的個　點標示出來, 這個點的電源是由V2002 BD436 這個電晶體來提供的, 我有量過我們用的繼電器耗電是35mA, 而這個晶體的規格可以上到4A, 所以推繼電器沒有問題:
